谷物干燥机提升斗成型模具及配套冲头结构

　　这套成型模具主要服务于谷物干燥设备的核心输送部件生产环节，对应谷物提升机上的料斗类零件冲压成型工序，在粮食加工装备的零部件制造场景中，这类模具直接决定了薄壁料斗的成型精度与批次一致性。实际生产中，谷物干燥机的提升斗需要连续承载湿态谷物完成垂直提升输送，长期受物料摩擦、交变载荷作用，零件的成型圆角、侧壁拔模角度、型腔贴合度如果出现偏差，很容易在作业过程中出现积料、磨损过快甚至焊缝开裂的问题，因此模具的型腔曲面设计需要完全匹配料斗的成品外形，避免成型后出现回弹变形导致的尺寸超差。

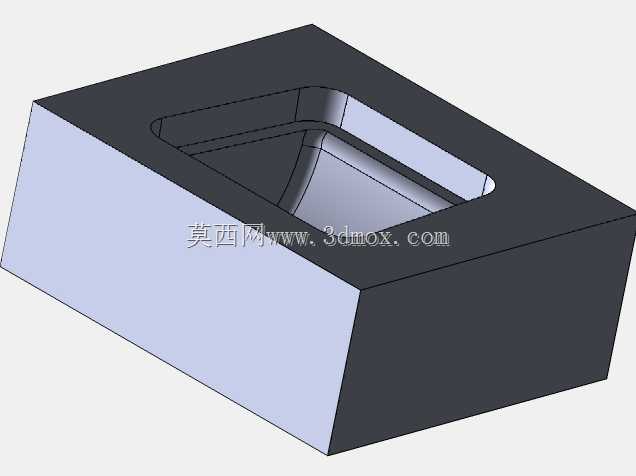

　　从结构设计逻辑来看，这套模具采用整体式凹模基体结构，型腔部分直接在模坯上加工成型，省去了镶块拼接带来的接缝错位风险，适合中小批量的料斗冲压生产，冲头与凹模的配合间隙按照料厚的1.1倍预留，兼顾成型过程中的材料流动空间与成型后的零件表面平整度。模具的安装边界适配常规开式压力机的工作台面尺寸，模座四周预留了标准的T型槽安装位，上下模的合模导向采用模架自带的导柱导套结构，不需要额外加装导向附件，换装时只需要对齐设备滑块的装夹孔位即可完成固定，换模调试时间可以控制在半小时以内，适配农机配件生产车间多品种小批量的生产节奏。

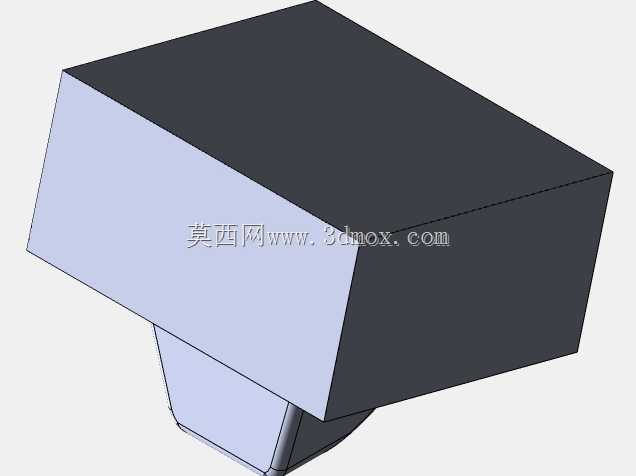

　　设计过程中需要重点考虑料斗成型时的材料流动阻力，型腔的入口圆角做了R3的圆滑过渡，避免冲压过程中材料被刮伤出现微裂纹，对应冲头的成型面也做了同步的曲面拟合，合模时料斗的弯折位置不会出现局部应力集中，成型后的零件不需要额外打磨弯折处的毛刺与压痕。模具的模坯选用45号钢调质处理，型腔表面做了淬火硬化处理，硬度达到HRC45-50，能够承受连续冲压时的材料摩擦与冲击载荷，正常生产工况下的使用寿命可以满足3万次以上的冲压需求，不需要频繁修磨型腔。

　　实际投产使用时，这套模具配合对应的冲头，可以一次完成料斗的主体型腔成型，不需要多工序分步冲压，减少了多次定位带来的尺寸累积误差，成型后的料斗侧壁垂直度偏差可以控制在0.1mm以内，口部平面度偏差不超过0.15mm，能够直接与提升机的链条安装座匹配装配，不需要二次校形。模具的排料空间在型腔下方做了足够的预留，成型过程中不会出现闷料问题，冲压完成后零件可以通过冲头的卸料装置自动脱出，不需要人工手动取件，能够适配自动化送料的冲压生产线，提升生产效率的同时降低操作安全风险。针对谷物提升斗的实际使用需求，模具成型出的料斗内壁光滑无凹陷，不会在输送谷物时出现残留积料的问题，避免不同批次谷物输送时出现混杂，也减少了积料霉变带来的粮食损耗，完全匹配谷物干燥设备的卫生级作业要求。
