多层阶梯式工业焊接操作支撑框架

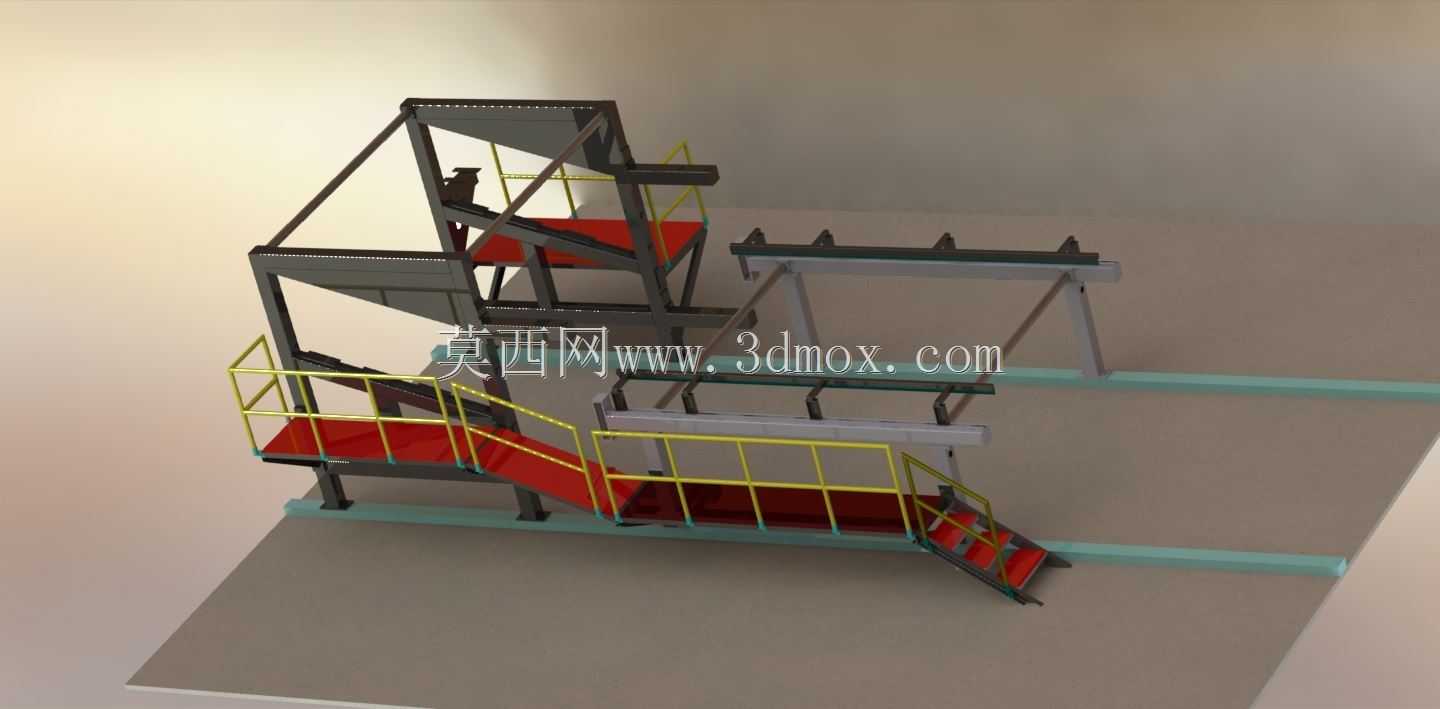

　　这套焊接成型的支撑框架，主要面向车间内大型设备旁的高位操作、检修作业场景搭建，解决生产现场操作人员无法稳定抵达设备高位操作位的实际痛点，常见于重型装备组装线、大型工件焊接工位、工业设备运维区域，作为人员登高作业的刚性承载结构使用。框架整体采用型钢焊接拼接成型，主体承重立柱选用矩形方管作为核心受力构件，横向连接梁采用同规格型材做拉结加固，所有连接节点均采用满焊工艺处理，焊后做应力释放处理避免长期承重出现结构变形，整体框架的底部通过预埋地脚板与车间混凝土地面做刚性固定，地脚板上开设长圆孔可适配现场安装时的位置微调，抵消土建施工带来的预埋位置偏差。框架配套设置的多层操作平台，每层平台的台面采用花纹钢板铺设，钢板下方间隔布置横向加劲肋，

　　避免人员踩踏时出现台面挠曲，平台边缘设置1.2米高的安全护栏，护栏采用黄黑配色做安全警示，护栏中部设置横杆防止人员意外翻越，底部设置100mm高的挡脚板避免工具、零件从平台边缘坠落。连通各层平台的阶梯走道采用倾斜角度35度的斜向设计，踏步采用防滑花纹钢板折弯成型，每阶踏步高度控制在180mm以内，踏步宽度不小于250mm，符合工业人行通道的人机工程要求，阶梯两侧同样设置连续扶手，扶手表面做光滑打磨处理无尖锐焊瘤，避免人员通行时剐蹭衣物或划伤。框架一侧延伸出的平行支撑梁结构，可用于挂载工位辅助工装、管线桥架或者临时放置操作工具，支撑梁的截面选型经过承重校核，可承受单侧均布载荷不超过2kN/㎡，满足常规工位辅助设施的挂载需求。

　　设计阶段优先考虑现场模块化拼接的可行性，整个框架拆分为三个主体分段，各分段之间采用法兰盘配高强度螺栓做现场拼接，无需在安装现场进行大量焊接作业，降低现场安装的施工难度与动火作业风险，各分段的外形尺寸控制在常规货运车辆的运输边界内，转运过程无需做超限运输报备。框架的整体安装边界需预留周边不小于800mm的安全通行距离，平台最高层的作业面高度适配常规大型工业设备的中位操作窗口，人员站在平台上可直接触及设备的操作手柄、观察窗与常规检修点位，无需额外搭设临时登高梯具。走道与平台的净空高度不小于2米，人员佩戴安全帽通行时不会出现碰头情况，所有外露的型材端面均做封板焊接处理，避免型材内部进入积水、积尘造成内部锈蚀，延长框架的整体使用寿命。

　　框架底部的支撑脚设置可调节垫板，可适配车间地面不大于5mm的平整度偏差，安装完成后通过调节垫板保证各层平台的水平度偏差不超过千分之一，避免平台出现倾斜带来的安全隐患。在结构受力校核阶段，按照单人作业面承重1kN、集中载荷1.5kN的标准做受力仿真，所有承重构件的应力比均控制在0.6以内，留有足够的安全冗余，即使出现人员集中站立或者临时放置重型工具的情况，也不会出现结构失稳的问题。护栏与平台主体的连接节点采用间隔满焊的方式，焊脚高度不小于5mm，可承受不小于1kN的水平侧向推力，满足工业防护栏杆的安全标准要求。
