支架式工业物料切割处理设备结构

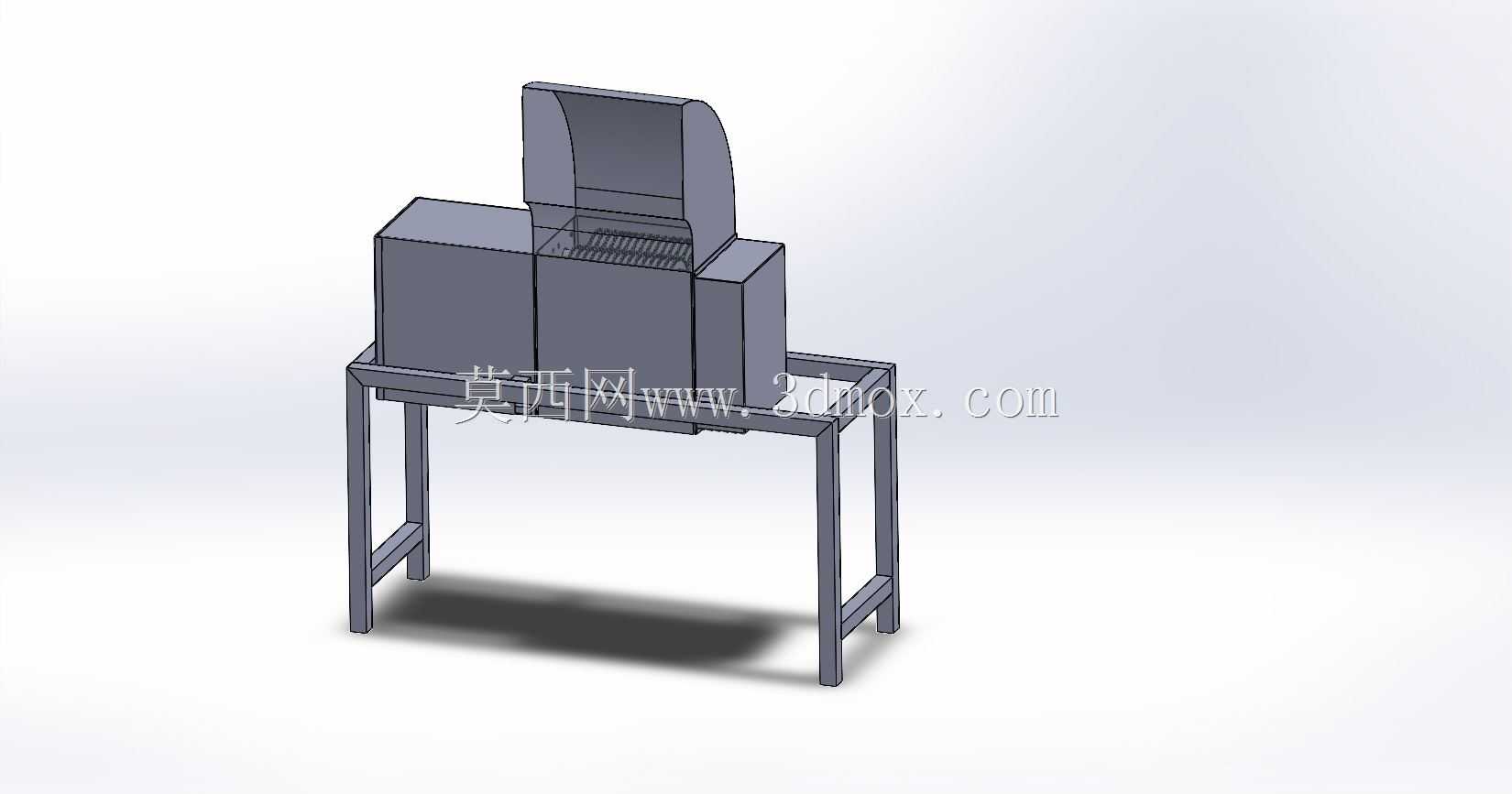

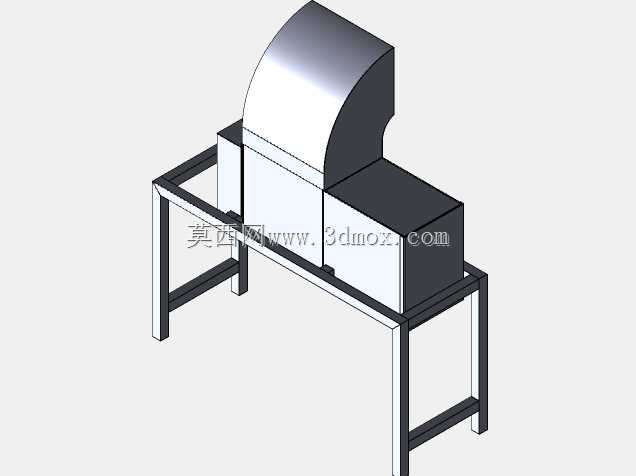

　　从结构布局来看，该设备采用方管焊接成型的立式支架作为承载主体，四条支腿做了横向拉结加固，支腿底部预留了安装孔位，可直接通过膨胀螺栓固定在混凝土地面，安装时需保证支架上平面的水平度误差控制在每米0.5毫米以内，避免后续运行过程中因台面倾斜导致物料走偏。设备上部的功能腔体分为三个独立区域，中间位置是核心的作业腔，内部排布有平行的栅格状承料结构，物料从上方的敞口进料斗投入后，会落在栅格承料面上完成加工作业，加工产生的细碎料可直接通过栅格间隙下落，避免在作业腔内堆积卡滞。进料斗采用上宽下窄的溜槽式设计，两侧做了圆弧过渡，可减少物料投放时的卡挂风险，进料斗的敞口尺寸适配常规人工投料的操作范围，也可对接上游皮带输送机的出料端实现连续上料。

　　左右两侧的腔体分别用于容纳传动组件与动力单元，腔体外壳采用薄钢板折弯成型，通过螺栓与中间作业腔连接，日常维护时可单独拆卸侧盖检修内部构件，无需拆解整个设备主体。设备的整体占地宽度控制在1.2米左右，长度约0.8米，整机高度含支架约1.6米，属于中小型工位式加工设备，可直接布置在生产车间的流水线旁，不需要额外搭建大型设备基础，适配中小批量物料处理的工位需求。从功能定位上，该设备主要针对块状、条状的工业边角料或待加工原料做定长切断、粗碎处理，作业过程中物料被限制在封闭的作业腔内，可避免加工过程中碎屑飞溅，相比开放式的切割设备，作业安全性更高，同时栅格承料结构可保证加工后的物料粒度均匀，方便后续的收集与转运。设计过程中，

　　支架的方管选型经过承重校核，可承载上部腔体满负荷运行时的总重量，同时支腿的高度设置预留了足够的下部空间，可在支架下方放置集料箱，直接承接加工完成后从栅格落下的物料，省去额外的出料输送结构，简化了设备整体构造，降低了制造成本与后期维护难度。设备的动力输入轴设置在侧腔的外侧，可通过皮带轮连接驱动电机，传动部分做了外罩防护，避免运行过程中异物卷入传动结构。在实际车间应用场景中，这类设备常被布置在注塑车间、五金加工车间的边角料回收工位，也可用于农产品初加工、建材小件切割等场景，针对不同的加工物料，只需更换作业腔内的作业组件即可适配不同的加工需求，设备的接口尺寸做了通用化设计，组件更换时不需要改动主体支架与腔体结构，可快速完成功能切换。

　　从建模细节来看，所有焊接位置都做了焊道预留，板材折弯处的圆角半径符合常规钣金加工的工艺要求，螺栓连接孔的位置公差满足装配要求，没有出现工艺不可实现的结构设计，支架的拉结横梁位置避开了下部集料箱的取放空间，操作时人员可直接从正面抽拉集料箱，不需要额外挪动设备位置。进料斗的倾斜角度设置为45度，可保证流动性一般的物料也能顺利滑入作业腔，不会在溜槽位置堆积堵料。设备的外表面没有多余的突出结构，所有连接螺栓的端头都不超出外壳平面，避免人员操作时被磕碰划伤，整体结构紧凑，空间利用率高，适合车间狭小工位的布置需求。
