小型农用根茎作物粉碎处理设备结构

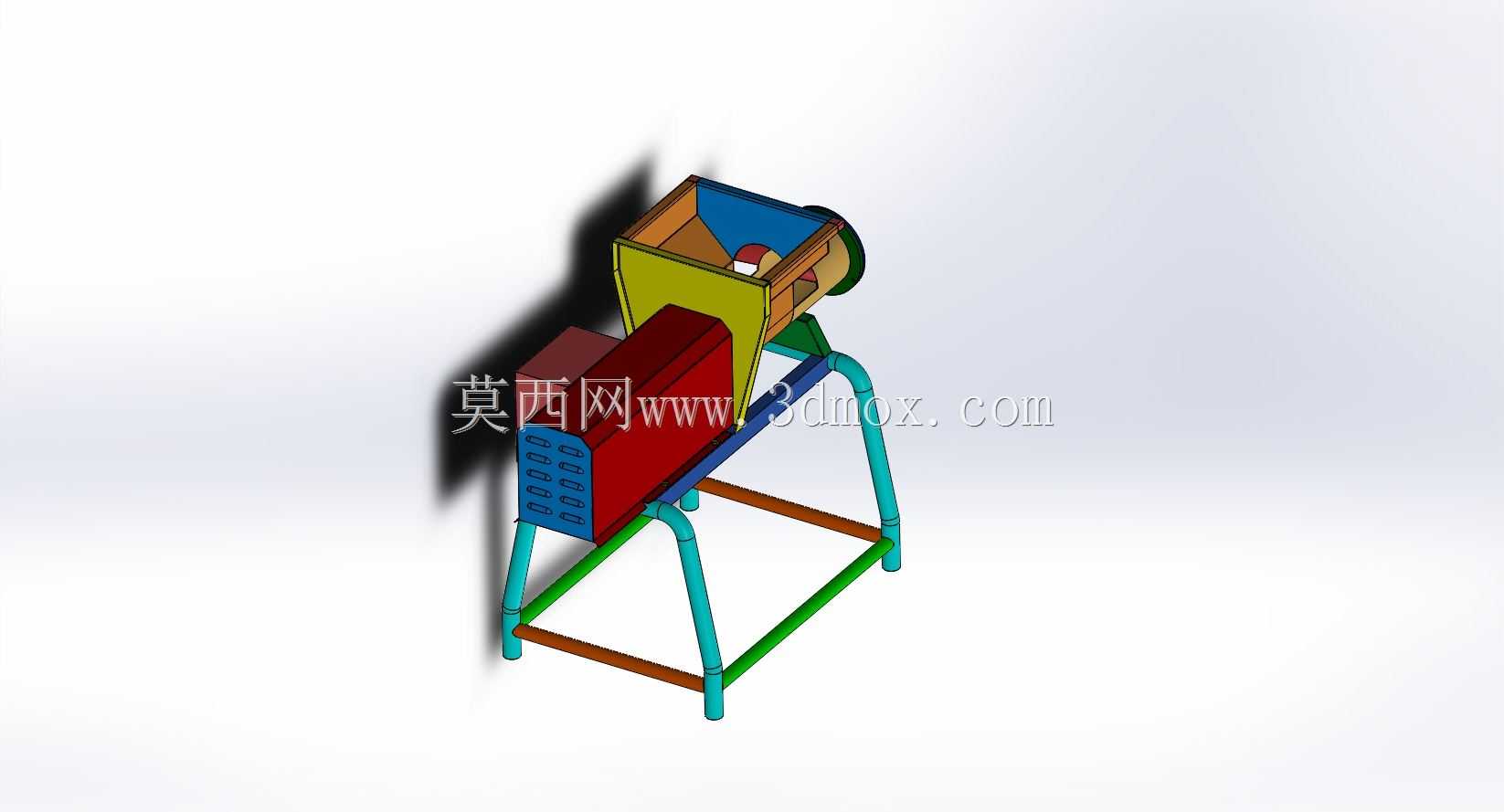

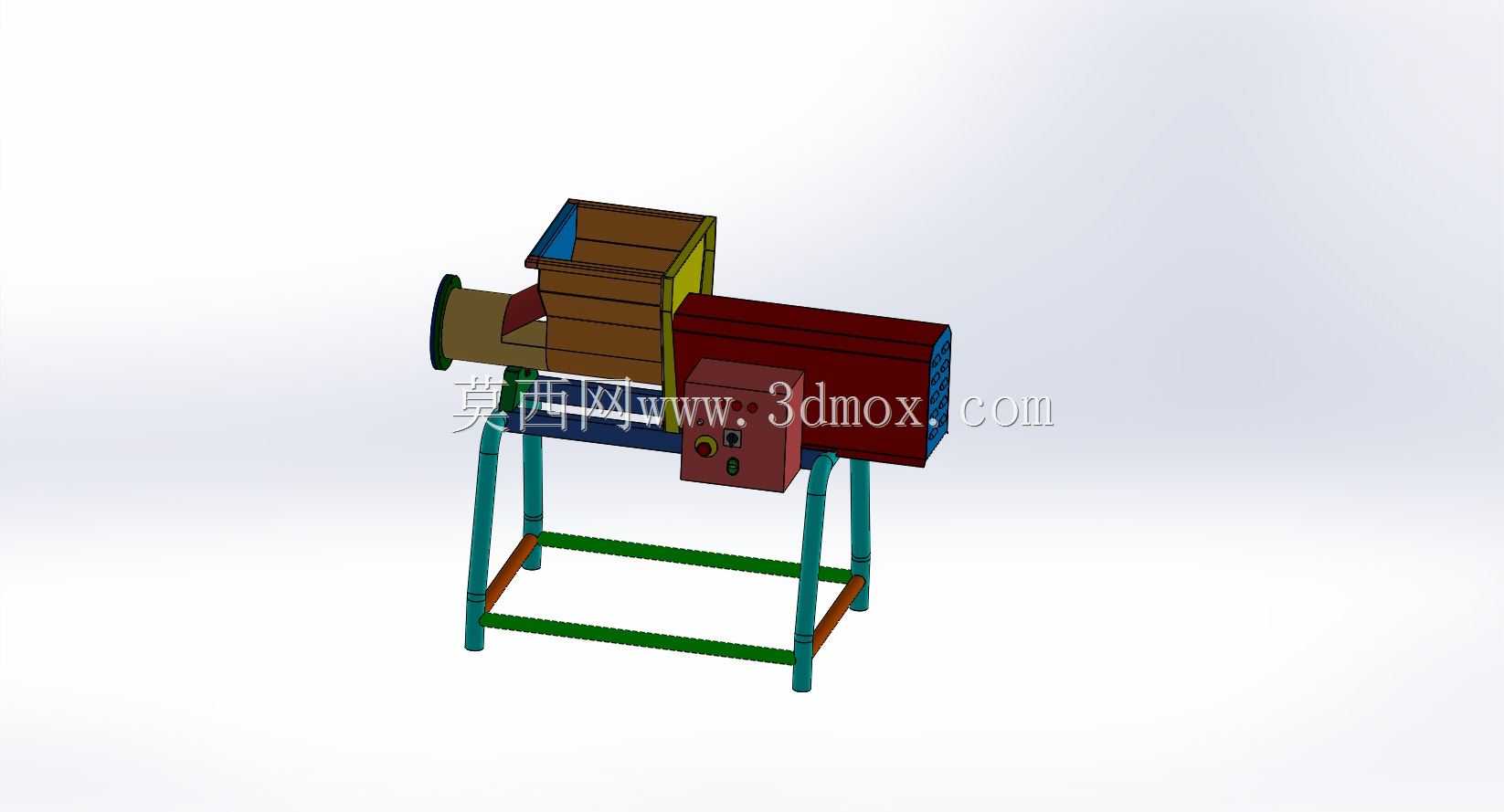

　　这款设备的三维结构设计，核心面向农村散户、小型养殖场地的根茎类作物、粗饲料粉碎加工场景，日常可用于红薯、木薯等块根类物料的破碎打浆，也可适配玉米秸秆、藤蔓类青饲料的切碎作业，适配小规模种植养殖结合的生产单元使用，无需复杂的配套管线，占地空间适配农家小院、小型加工棚的安装条件。从结构布局来看，设备采用分体式功能区划分，上部倾斜设置的敞口进料斗采用上宽下窄的渐变截面设计，进料口边缘做外翻折边强化结构刚度，避免投料时物料撒漏，同时倾斜角度匹配人工站立投料的操作高度，作业时无需过度抬臂即可完成物料投放，进料腔内部做圆弧过渡处理，减少物料卡滞挂壁的概率，保证物料顺畅进入粉碎作业区。中部的粉碎腔体采用加厚板材围合结构，侧面开设阵列式通风散热孔，

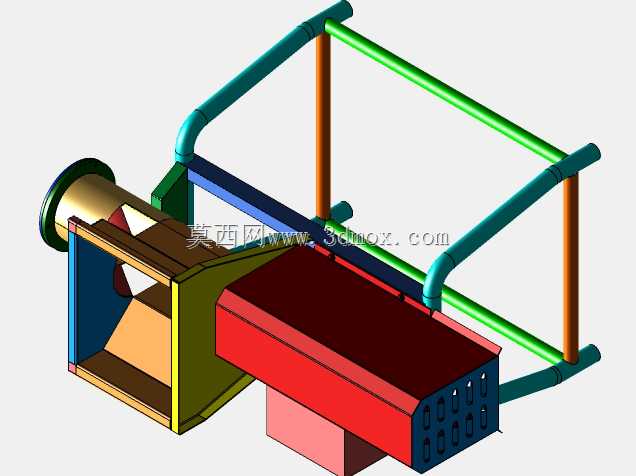

　　既可以降低长时间连续作业时腔体内的温升，避免热敏性物料粘结在腔壁，也能通过孔洞观察内部物料的粉碎进度，腔体一侧预留动力输入轴的安装位，可适配不同功率的民用电机直连或者皮带传动，用户可根据自身加工的物料硬度、处理量需求灵活匹配动力源，不需要额外定制转接法兰。下部的支撑机架采用圆管弯折焊接成型，支腿做向外倾斜的八字形布局，底部四个支撑脚预留安装孔位，可直接通过膨胀螺栓固定在水泥地面上，也可加装橡胶减震垫降低作业时的振动传递，机架的横向连接杆采用不同管径的圆管搭配，既保证整体框架的抗扭刚度，避免设备满负载作业时出现机架晃动、焊缝开裂的问题，也尽可能控制整体机架的自重，方便农户在不同作业场地之间短距离转移。

　　设备的出料口设置在粉碎腔体朝向进料斗反方向的低位，粉碎完成的物料可依靠重力直接落入下方承接的编织袋或者收集桶内，不需要额外配置输送绞龙结构，简化整体结构的同时降低了设备的制造成本与后期维护难度，日常清理时只需要打开腔体侧面的快拆检修板，即可完成内部锤片、筛网的检查更换，不需要完全拆解整机结构。设计过程中重点考量了民用场景的使用容错性，所有棱角位置都做了圆弧倒角处理，避免农户作业时被尖锐边角磕碰划伤，进料斗内部设置有防回料挡板，避免粉碎作业时高速飞溅的物料从进料口弹出伤人，所有外露的传动位置都预留了防护罩安装位，用户加装防护罩后即可满足日常作业的安全防护要求。从安装边界来看，设备整体的长宽尺寸控制在1.2米×0.6米范围内，

　　整机高度不超过1.1米，作业时需要预留的操作空间仅需2平方米左右，不需要专门搭建高大的生产厂房，普通的平房、遮阳棚下即可安装使用，对场地的平整度要求不高，即使是未做硬化的泥土地面，通过垫实支腿也可临时开展作业。结构建模过程中对各个部件的装配间隙做了精准匹配，转动部件与固定腔体之间预留了合理的安全间隙，避免作业过程中出现部件摩擦异响、卡滞抱死的问题，焊接连接位置都做了焊缝示意，方便生产加工时明确焊接工艺要求，管材连接的相贯线都做了贴合处理，保证现场焊接时的装配精度，减少后期调校的工作量。
