直角安装式带法兰盘定位支撑构件

　　这款直角构型的支撑定位构件，主要面向中小型工装夹具、检测工位辅具以及轻型自动化设备的安装对接场景，在生产线旁的工件定位工位、实验室测试台架搭建、小型专用设备的模组对接环节都能见到这类结构的实际应用。从实际使用逻辑来看，这类构件核心作用是提供两个相互垂直的安装基准面，同时通过前端的法兰盘结构实现外接功能模组的快速定位与固定，不需要额外加工复杂的转接座就能完成垂直方向的载荷传递与位置约束，在小批量非标设备搭建场景中能大幅减少现场机加工的工作量。

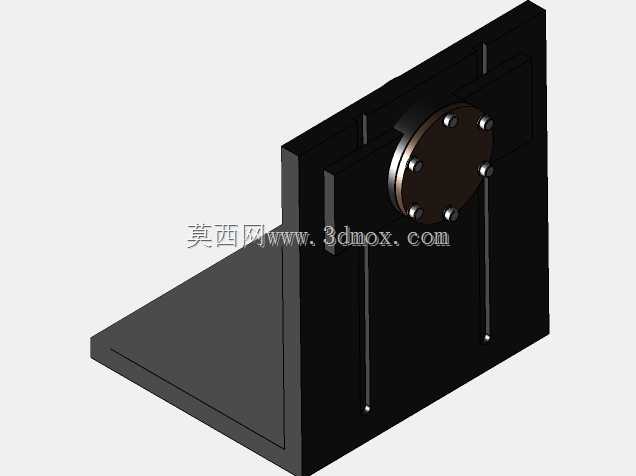

　　从结构设计思路上拆解，构件主体采用L型一体化折弯/铣削成型的直角基座，两个垂直板面的平面度在设计时控制在0.05mm以内，保证安装后两个方向的基准垂直度偏差不超过0.02mm/100mm，避免外接模组安装后出现角度偏移。垂直板面上预留的多组平行安装槽，是为了适配不同安装孔距的外接部件，槽宽采用标准紧固件适配尺寸，既可以通过T型螺栓实现位置的无级调整，也能在位置确定后通过锁紧螺母实现刚性固定，兼顾调整灵活性与连接刚性。前端的圆形法兰盘采用六螺栓均布的连接形式，螺栓孔的位置度按照GB/T 1800.2的IT7级公差控制，保证外接模组对接时的同轴度要求，法兰盘与垂直基座之间通过定位止口配合，止口的配合公差选用H7/h6间隙配合，既方便安装时的对位，也能承受一定的径向剪切载荷，避免连接螺栓单独承受横向力造成的螺栓变形或断裂。

　　在安装边界与尺寸适配方面，水平基座的底面设计为完整平面，没有突出的安装凸台，可直接贴合在设备台面、铝型材框架或者工装底板上，底面预留的沉头安装孔可适配内六角圆柱头螺钉，安装后螺钉头不会突出基座平面，不会对后续放置的工件或其他部件造成干涉。垂直板面的有效安装高度覆盖常规小型功能模组的安装尺寸范围，法兰盘的中心高度与水平安装面的距离按照通用工位的操作高度设计，不需要额外增加垫高块就能匹配多数检测传感器、小型压紧气缸、定位销座的安装高度要求。构件的整体壁厚经过载荷校核，在承受15kg以内的垂直偏心载荷时，直角根部的变形量不超过0.03mm，满足多数轻型工装的刚性要求，不会因为长期受载出现直角部位张开变形的问题。

　　从实际使用的细节设计来看，法兰盘的端面做了表面粗糙度处理，Ra值控制在1.6μm以内，保证外接模组贴合时没有间隙，避免连接后出现松动。垂直板面上的安装槽边缘做了倒角处理，既可以去除加工毛刺，也能在安装螺栓时引导螺栓顺利滑入槽内，减少安装对位的时间。直角根部设计了微小的内R角，避免应力集中造成的根部断裂问题，同时水平基座与垂直板面的外侧棱边都做了C1倒角，防止安装调试过程中划伤操作人员。这类构件在实际选型时，不需要额外定制复杂的异形结构，直接通过标准紧固件就能完成与现有设备框架的对接，在多品种小批量的非标设备生产场景中，能够大幅缩短设计与加工周期，降低工装制作的综合成本。在一些需要频繁更换外接模组的工位上，这种带标准法兰接口的直角支撑件还能实现模组的快速切换，不需要重新调整整个工位的安装基准，只需要拆卸法兰盘上的连接螺栓就能完成不同功能模组的更换，大幅提升工位的柔性适配能力。
