变角度等速传动万向连接构件

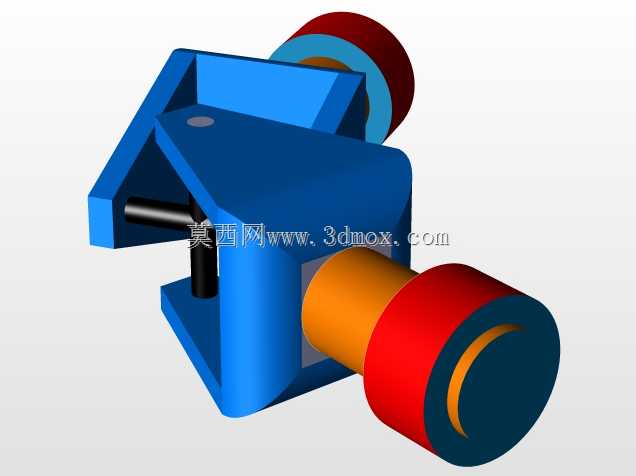

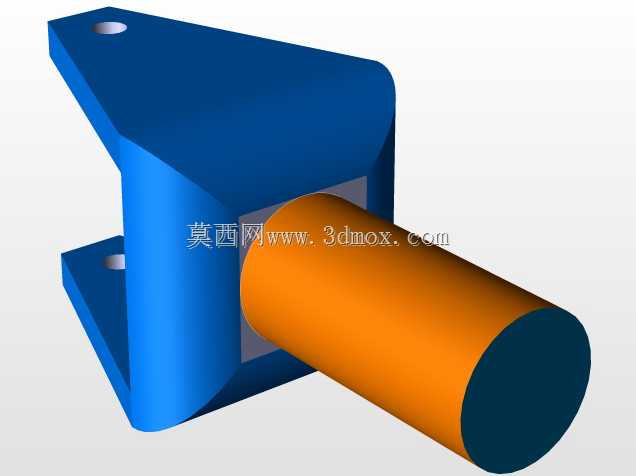

　　在各类需要跨角度传递旋转动力的机械系统中，这类万向连接构件是解决轴系不对中传动问题的核心部件，常见于农用机械的动力输出端、工业输送线的转角传动单元、小型工程机械的操作联动机构，甚至部分轻工设备的进给传动链路里，只要存在主动轴与从动轴无法保证严格同轴、工作过程中两轴夹角会随设备姿态动态变化的场景，都需要这类构件完成扭矩的稳定传递，保证输入端与输出端的转速保持一致，避免因转速差带来的传动冲击、部件磨损或者输出动作精度不达标的问题。从结构设计逻辑来看，这个构件采用了分体式的组合结构，蓝色部分为带安装孔的固定支座，支座上的两个通孔分别对应不同的安装固定方向，可适配机架侧平面安装或者侧向挂装的需求，支座的弯折型支撑结构做了圆弧过渡处理，

　　没有尖锐的应力集中棱角，在承受交变传动扭矩的时候，能有效分散应力，避免长期载荷下出现支座根部开裂的问题；橙色部分为传动销轴主体，与支座的嵌套配合区域预留了合理的转动间隙，既不会因为间隙过大导致传动过程出现旷量、反向传动时存在空程误差，也不会因为间隙过小导致转动卡滞，在夹角调整过程中出现摩擦阻力过大的问题。实际选型应用时，首先要确认安装边界的尺寸限制，支座的整体外轮廓要匹配安装位的预留空间，两个安装孔的中心距要和机架上的预装螺孔位置对齐，避免出现安装干涉；传动销轴的直径要匹配从动侧连接套的内径，保证扭矩传递过程中接触面的压应力在材料许用范围内，不会因为接触面压强过大导致销轴表面出现压痕、磨损加剧的情况。设计建模过程中，

　　需要重点关注转动副的配合公差选择，支座与销轴的配合段采用基孔制的间隙配合，根据应用场景的转速高低调整间隙大小，高转速工况下适当放大间隙保证润滑脂能留存于配合面形成油膜，低转速大扭矩工况下适当缩小间隙提升传动刚性；支座的壁厚设计要结合额定传动扭矩做校核，尤其是安装孔周边的区域，要保证螺栓锁紧后不会出现局部变形，影响转动副的同轴度。这类构件在实际使用中不需要额外的复杂维护，配合面定期补充润滑脂即可长期稳定工作，相比带十字轴的复杂万向节，这种结构的构件零件数量更少，加工难度更低，适合在中低转速、传动夹角变化范围不大的场景下使用，既能满足变角度等速传动的功能需求，又能控制整体的制造成本，降低后期的维护更换难度。

　　建模时还要注意安装孔的倒角处理，不仅方便安装时螺栓的导入，也能消除孔边的毛刺应力集中，提升构件的疲劳寿命；销轴的端面做了平切处理，方便安装时的夹持定位，也能避免装配过程中尖锐棱边刮伤其他配套部件。在不同的应用场景里，这类构件可以根据实际载荷需求调整材质，轻载工况下采用工程塑料材质即可满足使用需求，还能起到自润滑、降低传动噪音的作用，重载工况下则采用合金结构钢制作，配合表面做淬火处理提升耐磨性能，适配大扭矩的传动需求。
