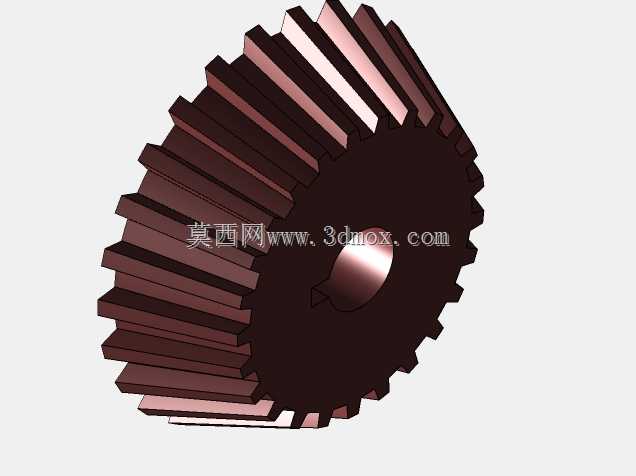

这款锥齿轮是手持电钻内部传动系统的核心换向零件,日常在手持钻孔作业的场景里,操作人员握持手钻施加垂直于握持方向的按压力,驱动手柄端的输入轴做垂直方向旋转,这组锥齿轮就承担着把垂直方向的旋转扭矩,平稳转换为卡盘端水平方向旋转动力的作用,是实现手钻动力换向输出的关键结构。从实际使用场景来看,手持电钻作业时往往伴随频繁的启停、变向以及不同硬度材质钻孔带来的负载波动,这就要求锥齿轮的齿形啮合精度足够高,齿部强度能承受瞬时冲击载荷,同时啮合过程中的传动间隙要控制在合理范围,避免卡盘输出端出现旷量,影响钻孔精度。设计这类锥齿轮时,首先要匹配手钻内部的安装空间边界,齿轮的轴向总厚度、齿顶圆直径都要适配手钻壳体的内部腔体,不能和周边的轴承、
开关组件、电机端结构发生干涉;中心的安装轴孔尺寸要和输出轴的轴径做公差配合,通常选用过渡配合保证传动过程中不会出现轴孔打滑,同时轴孔上预留的键槽或者定位凹点,要和轴上的定位结构完全匹配,保证扭矩传递的可靠性。齿形设计上选用直齿锥齿轮结构,相比螺旋锥齿轮,直齿结构的加工难度更低,装配时的轴向定位要求更易满足,对于手持电钻这类中小功率的手持工具来说,直齿锥齿轮的传动效率完全能满足使用需求,同时后期维护更换的成本也更低。齿部的参数设计要和配对的主动锥齿轮做完全匹配,保证啮合时的重合度处于合理区间,既不能因为重合度过小导致传动过程中出现冲击、噪音过大,也不能因为重合度过大带来不必要的装配难度和摩擦损耗。从安装边界来看,
齿轮的背锥面要和壳体内部的止口结构预留合适的轴向间隙,避免齿轮高速旋转时和壳体发生摩擦,齿轮的轮毂部分长度要刚好覆盖轴承的安装位置,保证轴承能对齿轮轴系提供足够的径向支撑,减少旋转过程中的径向跳动。实际装配时,这组锥齿轮的啮合间隙需要通过轴端的调整垫片做微调,保证齿面接触斑点处于齿面的中部区域,避免偏载导致齿部过早磨损。在实际钻孔作业中,当钻头接触工件瞬间会产生较大的反向冲击载荷,这时候锥齿轮的齿根强度就显得尤为重要,设计时齿根圆角要做平滑过渡,避免应力集中,齿部的热处理硬度也要匹配手钻的额定输出扭矩,保证在额定负载下齿部不会发生断齿、塑性变形等失效情况。另外,齿轮的端面和轮毂的同轴度、齿圈的径向跳动公差都要控制在合理范围内,
不然高速旋转时会产生额外的振动,不仅会降低轴承的使用寿命,还会让操作人员握持时感受到明显的震手问题,影响使用体验。这类锥齿轮除了应用在手持电钻上,同结构的换向锥齿轮还广泛用在各类需要实现垂直轴动力换向的小型机具、传动机构中,只要是输入轴和输出轴呈垂直布置、需要传递中小扭矩的场景,都可以参考这款齿轮的结构思路做参数适配调整。建模过程中要重点保证齿形的渐开线轮廓准确,分锥角、齿顶角、齿根角的参数完全符合啮合计算结果,不能出现齿形错位导致的装配干涉,同时轴孔、定位结构的尺寸公差要在建模时就标注清楚,方便后续加工或者3D打印验证时直接参考。
