带蜗杆配套的螺旋蜗轮传动组件结构

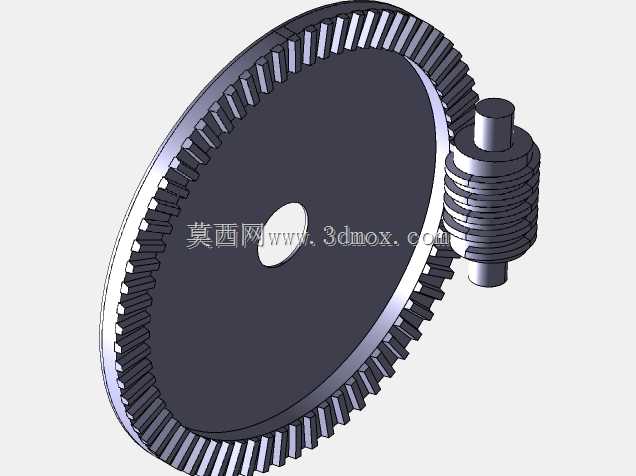

　　这套螺旋蜗轮与蜗杆组合的传动结构，在重载低速的传动场景中应用十分广泛，常见于冶金设备的输送辊道驱动、起重机械的回转机构、自动化生产线的分度转台，以及各类需要大传动比、反向自锁特性的设备传动链路中。不同于常规直齿圆柱齿轮的平行轴传动，蜗轮蜗杆采用空间交错轴的啮合形式，轴交角通常取90度，能在单级传动下实现10到80的传动比，部分大减速比场景甚至能做到上百，相比多级圆柱齿轮减速结构，整体占用的安装空间更小，传动过程中的冲击载荷更小，运行噪音更低，同时具备的反向自锁特性，能避免负载端反向带动输入端转动，在起重类设备中可以省去额外的制动止逆结构，降低整体机构的复杂度。

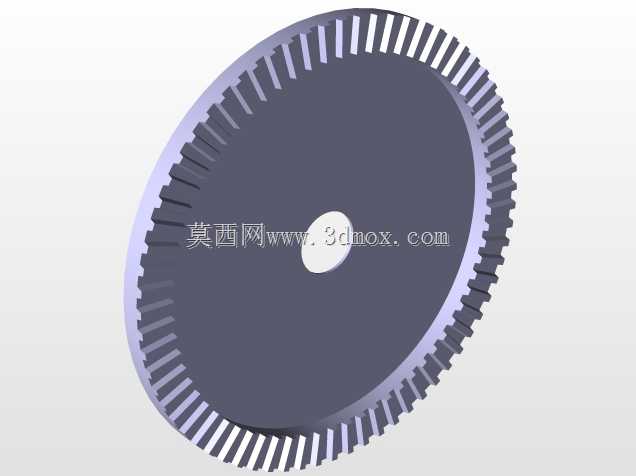

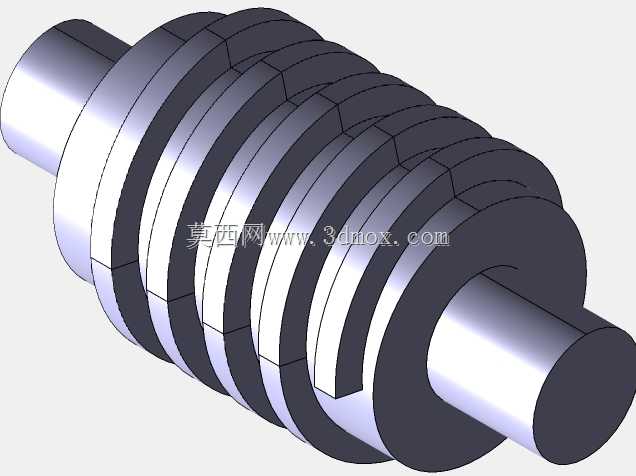

　　从结构设计逻辑来看，该蜗轮采用阿基米德螺旋齿形设计，齿面沿轴向截面呈现直线齿廓，加工时可通过普通车床配合成型车刀完成齿形切削，不需要专用的复杂加工设备，适配中小批量的生产加工场景。蜗轮本体与两端的支撑轴段采用一体化结构设计，省去了键连接、过盈装配的工序，避免了装配间隙带来的传动回差，轴段直径根据额定输出扭矩做了等强度校核，在承受额定负载时轴段的最大弯曲挠度控制在0.02mm以内，保证齿面啮合时的接触面积均匀，不会出现偏载导致的局部齿面磨损加剧问题。齿部的螺旋升角经过匹配计算，与配对蜗杆的导程角完全一致，啮合时齿面为线接触形式，相比点接触的交错轴斜齿轮，接触应力更小，承载能力能提升40%以上，适合持续重载的运行工况。

　　在安装边界方面，该组件的安装基准为两端轴段的圆柱面，装配时需要保证两轴的中心距误差控制在0.03mm以内，轴交角的误差不超过0.05度，蜗杆轴线与蜗轮中间平面的偏移量不超过0.02mm，否则会出现齿面接触不良、传动效率骤降、齿面异常磨损的问题。蜗轮的齿顶圆、齿根圆尺寸与配对蜗杆的齿顶间隙预留了0.2倍模数的安全距离，避免热胀冷缩或者装配误差导致的齿顶干涉，同时预留的间隙可以存储润滑脂，在低速运行时形成稳定的油膜，降低齿面的摩擦系数，提升组件的使用寿命。两端轴段的长度根据常用轴承的安装尺寸做了适配，可直接搭配深沟球轴承或者圆锥滚子轴承完成支撑固定，不需要额外加工轴套或者调整垫片，降低了整机装配时的调试难度。

　　实际选型应用时，需要根据设备的输入转速、输出扭矩、负载冲击系数匹配对应的模数与齿宽，该结构的蜗轮齿宽取2.5倍的模数尺寸，既保证了足够的齿面接触长度，又不会因为齿宽过大导致齿向误差带来的偏载问题。齿部的材料选型通常搭配锡青铜做蜗轮齿圈、调质钢做蜗杆，利用软硬材料的配对降低摩擦系数，避免胶合失效，而一体化结构的设计在轻载场景下可采用45号钢整体调质加工，进一步降低生产成本，适配负载不大、转速较低的民用设备、小型自动化装置的传动需求。在日常维护层面，该结构因为啮合齿面存在相对滑动，需要定期补充润滑脂，避免干摩擦导致的齿面拉伤，运行时的工作温度建议控制在80摄氏度以内，防止润滑脂失效加速零件磨损。
