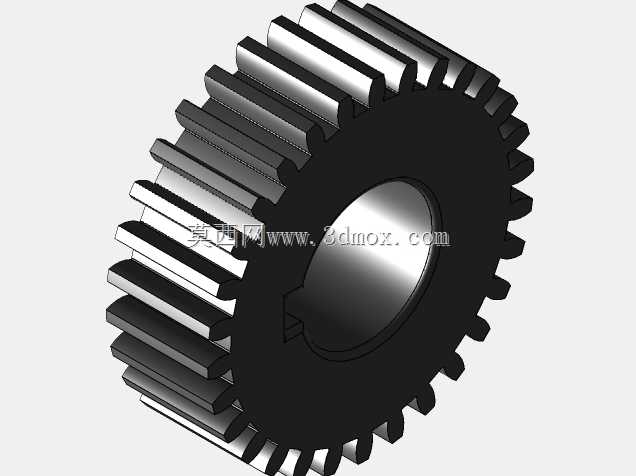

带键槽直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2021-11-08 ID:375865
  • 带键槽直齿圆柱传动齿轮结构设计

  这款直齿圆柱齿轮是机械传动系统里的核心基础零件,日常在各类需要定传动比动力传递的场景里都能见到它的身影,从普通的输送线动力端、小型机床的进给箱,到农机的传动箱、轻工设备的动力分配单元,只要是需要平行轴之间传递旋转扭矩、对传动比精度有一定要求的位置,这类齿轮都是优先选型的结构件。做这个齿轮的三维结构时,首先要考虑的是实际安装的边界约束,内孔的直径要和配套的传动轴做基孔制配合,通常选H7/k6的过渡配合,保证装配后不会出现轴孔相对窜动,同时内孔上的键槽尺寸要严格对应平键的国标规格,键槽的对称度公差要控制在0.02mm以内,避免装配时平键卡滞或者传动时出现键侧受力不均的问题,长期运转下出现键槽崩裂的故障。齿部的参数设计是整个零件的核心,

  直齿的齿形采用渐开线齿廓,压力角选通用的20度,这种参数的齿轮加工工艺成熟,不管是滚齿、插齿还是后续的剃齿精加工,都有成熟的刀具配套,不需要定制特殊刀具就能完成加工,能有效降低零件的制造成本。齿宽的尺寸要结合传递的扭矩大小核算,齿宽过窄会导致齿面接触应力过大,长期重载下容易出现齿面点蚀甚至断齿,齿宽过宽则会增加齿轮的轴向尺寸,同时对轴的平行度要求更高,一旦轴系出现微小的偏斜,就会出现齿端接触的偏载问题,反而降低齿轮的实际承载能力。齿轮的端面和齿顶圆都做了倒角处理,不是简单的锐边倒钝,齿端的倒角是为了在装配时更容易和配对齿轮啮合入位,避免磕碰齿顶造成齿形损伤,端面的倒角则是为了压装到轴上时不会刮伤轴肩的定位面,

  保证装配后的轴向定位精度。实际应用里,这类齿轮不需要轴向滑移的话,通常会在轮毂位置设计对应的挡圈槽或者紧定螺钉孔,不过这款齿轮的结构是靠轴肩和套筒做轴向定位,所以轮毂部分没有额外的固定结构,轮毂的厚度要大于齿宽的三分之一,保证和轴的接触长度足够,避免传动时齿轮出现倾斜。做三维建模的时候,齿形的生成要严格按照渐开线的方程来做,不能用近似圆弧代替齿廓,否则后续做运动仿真的时候会出现啮合干涉,实际加工出来的齿轮也会出现传动噪音大、运转不平稳的问题。齿根部分要做圆角过渡,圆角半径不能小于模数的0.25倍,这个位置是应力集中的高发区,足够的过渡圆角能大幅降低齿根的弯曲应力,提升齿轮的抗冲击能力,尤其是在频繁正反转的传动场景里,

  齿根圆角的参数直接决定了齿轮的疲劳寿命。安装的时候要注意,齿轮压装到轴上后要做径向圆跳动检测,齿顶圆的跳动公差要控制在0.03mm以内,端面跳动控制在0.02mm以内,否则配对啮合时会出现侧隙忽大忽小的问题,不仅会产生异常噪音,还会加速齿面的磨损。这类直齿轮和斜齿轮相比,没有轴向力,对支撑轴承的选型要求更低,不需要选用能承受轴向力的角接触轴承,用普通的深沟球轴承就能满足支撑要求,能有效降低整个传动箱的结构成本,在中低速、中等负载的传动场景里,这种结构的齿轮性价比远高于其他齿形的传动件。日常维护的时候,这类齿轮通常采用油浴润滑或者脂润滑,齿面的粗糙度要达到Ra1.6以下,减少运转时的摩擦阻力,降低磨损速度,如果是开式传动的场景,还要在齿轮外侧加装防护罩,避免灰尘、铁屑等杂质落到齿面上,造成磨粒磨损,缩短齿轮的使用寿命。设计的时候还要考虑齿轮的材料匹配,通常小齿轮的材料硬度要比配对的大齿轮高20-30HRC,这样两个齿轮的磨损速度能基本保持一致,延长整套传动副的使用寿命,这款齿轮如果是用在重载场景,还可以在齿面做高频淬火处理,提升齿面的硬度和接触疲劳强度,如果是轻载的普通传动场景,用45号钢调质处理就能满足使用要求,不需要额外的表面硬化工艺。
