埃斯卡拉阶梯式抵抗运动模拟装置结构

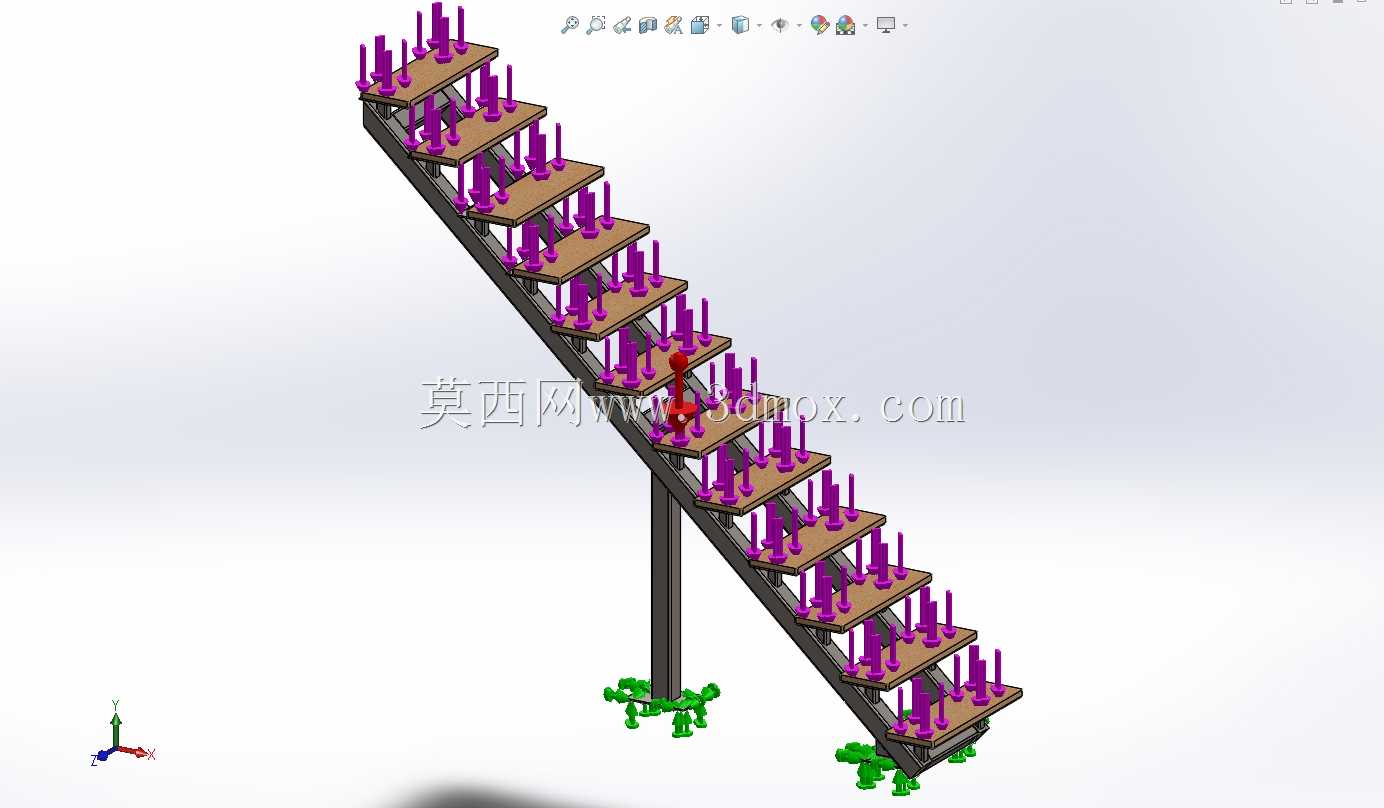

　　该结构主要面向力学教学演示、小型结构力学试验场景搭建使用，核心用途是模拟阶梯类构件在受载过程中的抵抗运动特性，可直观展示阶梯结构在受力时的形变趋势、各节点的受力传递路径，帮助结构设计人员快速验证阶梯类支撑结构的受力合理性，也可用于科普场景下的力学现象演示，让观察者直观理解斜向支撑结构的荷载分散逻辑。从结构组成来看，整套装置采用单立柱斜向支撑搭配多阶踏步平台的布局，底部设置两个落地支撑脚，通过扩大底部接触面积提升整体结构的抗倾覆能力，单根主支撑立柱沿斜向延伸，为每一级踏步提供核心承载支点，每一级踏步平台表面均匀布置多组柱状凸起构件，这类构件一方面可作为荷载施加的定位点，方便在模拟试验时快速固定配重块或施力点，

　　另一方面也可模拟踏步表面的防滑凸起结构，还原实际阶梯使用场景中的接触面特性。设计过程中优先考虑了受力传递的合理性，主支撑立柱的倾斜角度经过反复校核，确保每一级踏步传递的竖向荷载都能沿着立柱轴线方向顺畅传递至底部支撑脚，避免立柱承受过大的偏心弯矩，减少结构局部应力集中的风险；踏步平台与主立柱的连接位置采用嵌入式定位结构，无需额外紧固件即可实现踏步的快速定位，既方便组装调试，也能保证各踏步之间的间距一致性，避免因安装误差导致的受力不均问题。从安装边界来看，整套装置的底部支撑脚采用水平向外延伸的支脚结构，安装时仅需保证底部支撑面平整即可，无需额外打膨胀螺栓固定，适合在实验室台面、展示台架等平整面上快速部署；

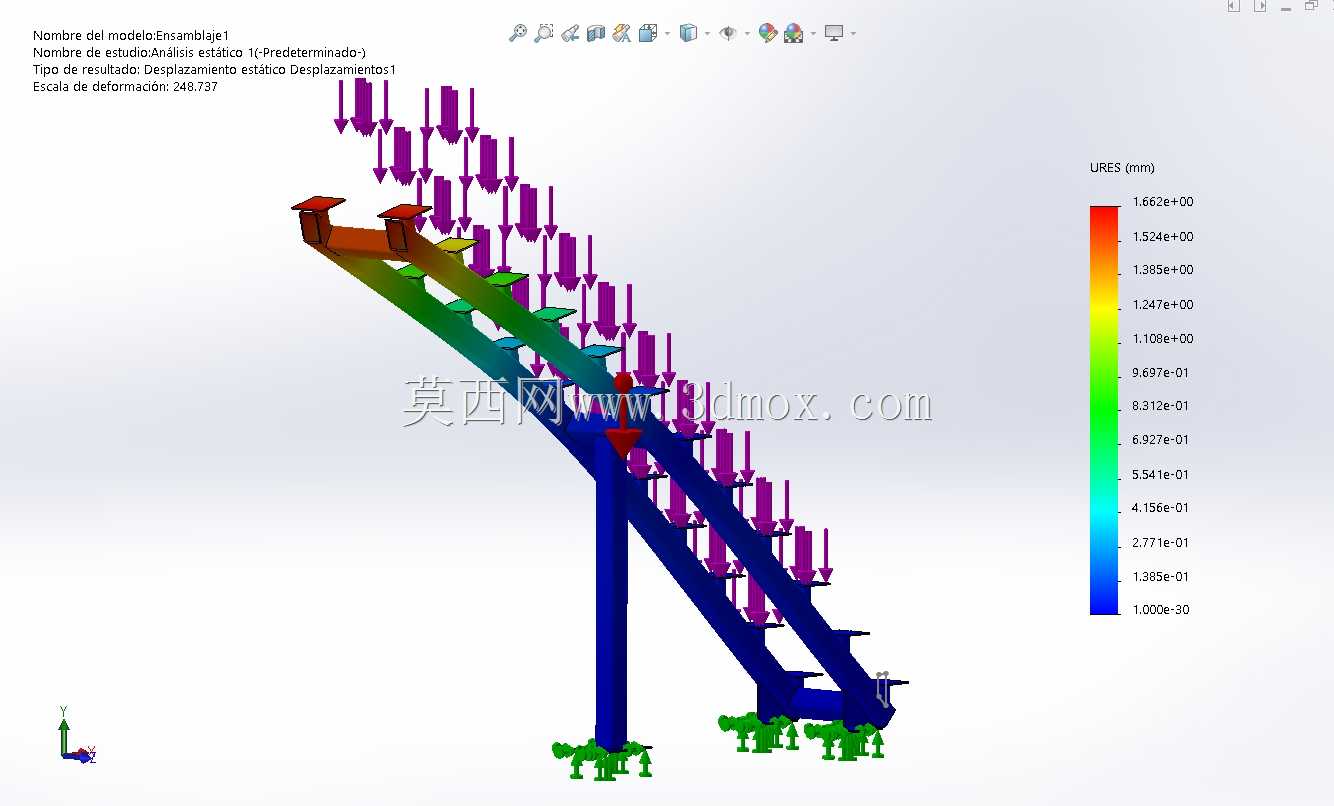

　　整体结构的横向宽度控制在较小范围内，不会占用过多的台面空间，斜向延伸的长度根据踏步数量匹配，每一级踏步的进深与高度都按照常规人行阶梯的比例缩放，既保证模拟试验的数据具备参考价值，也让整体结构的视觉比例协调。在功能特性上，该结构可实现多工况的抵抗运动模拟，既可以模拟静态均布荷载下阶梯结构的沉降抵抗特性，也可以通过在不同踏步位置施加瞬时冲击力，模拟动态荷载下结构的晃动抵抗能力，柱状凸起的布置位置经过优化，每一组凸起都对应踏步下方的加强筋位置，确保施力点的荷载能直接传递至主支撑结构，避免踏步面板出现局部凹陷变形。设计时还考虑了结构的可拓展性，主支撑立柱上预留了多组安装定位槽，可根据试验需求增减踏步数量，调整整体阶梯的坡度与总高度，

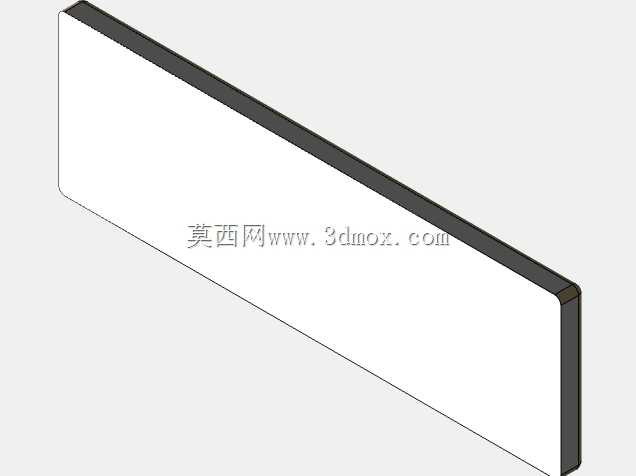

　　适配不同的模拟场景需求；底部支撑脚的位置也可沿横向小幅调整，在不平整的台面上部署时，可通过微调支脚位置保证整体结构的水平度，避免因安装面倾斜导致的试验数据偏差。从细节设计来看，踏步面板采用平板加侧边加强的结构，面板厚度根据荷载等级匹配，侧边设置的翻边结构可提升面板的抗弯折能力，即使在单点集中荷载作用下，面板也不会出现明显的弯折变形；主支撑立柱采用矩形截面型材，相比圆形截面具备更好的抗扭性能，在承受偏心荷载时能有效抑制结构的扭转变形，保证模拟过程中结构的稳定性。整套结构没有多余的装饰性构件，所有部件都服务于受力模拟与结构支撑的核心功能，各部件之间的连接逻辑清晰，拆解后可快速收纳，方便在不同展示或试验场景之间转运使用，对于刚接触结构力学的设计人员来说，也可通过拆解组装该结构，快速理解斜向支撑阶梯的受力逻辑，掌握这类结构的设计要点。
