内燃机用起动马达驱动齿轮组件结构

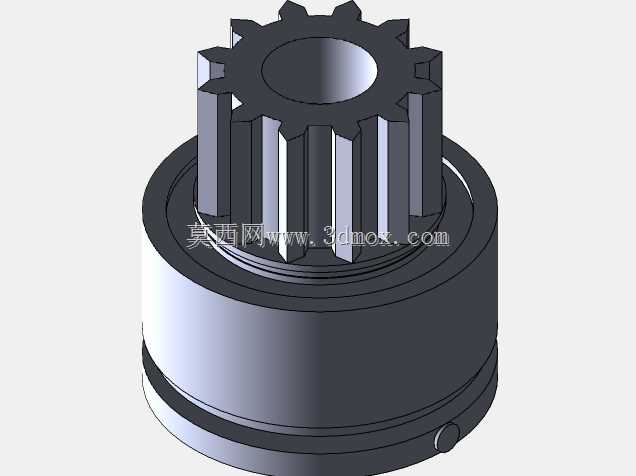

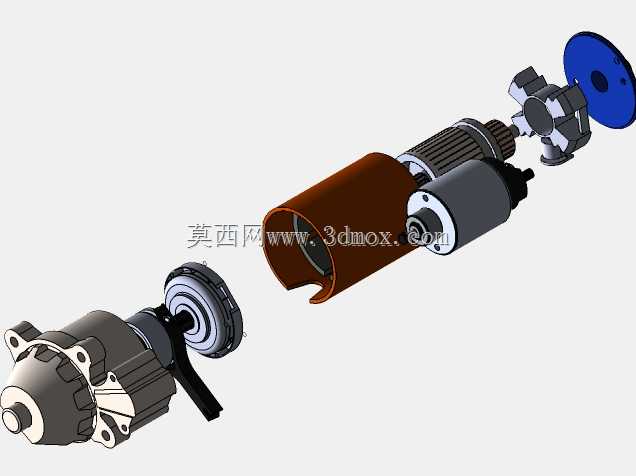

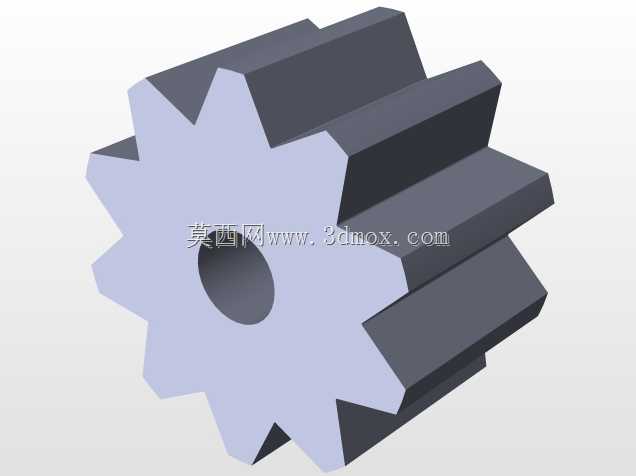

　　在中小功率内燃机的起动系统设计中，起动马达的动力输出端啮合组件是直接决定起动成功率与部件寿命的核心结构，不同于常规传动齿轮的持续啮合工况，该类组件需要在起动瞬间完成与发动机飞轮齿圈的高速冲击啮合，待发动机点火成功后又要及时脱开，避免被飞轮反拖造成马达超速损坏，因此其结构设计需要同时兼顾冲击耐受能力、啮合导向性与安装适配性。从结构布局来看，该组件上部采用渐开线外花键齿轮结构，齿顶做了小角度倒角处理，这一细节并非工艺冗余，而是为了在马达轴伸出啮合的瞬间，即便与飞轮齿圈存在周向角度偏差，也能通过倒角的导向作用顺利滑入齿槽，避免打齿故障的发生，齿部的模数选取匹配对应排量发动机的飞轮齿圈参数，齿宽经过载荷校核，能够承受起动瞬间的峰值扭矩冲击，

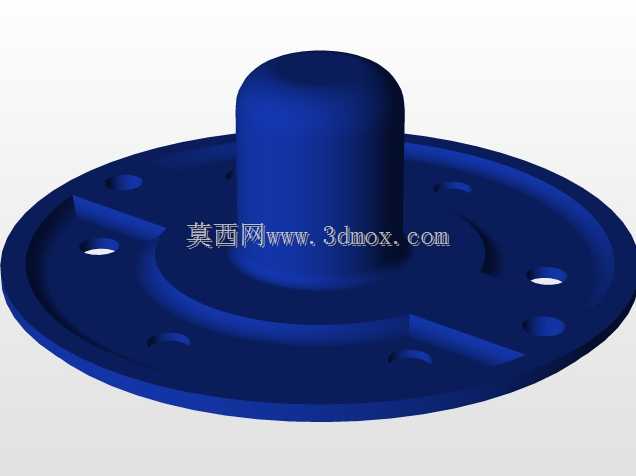

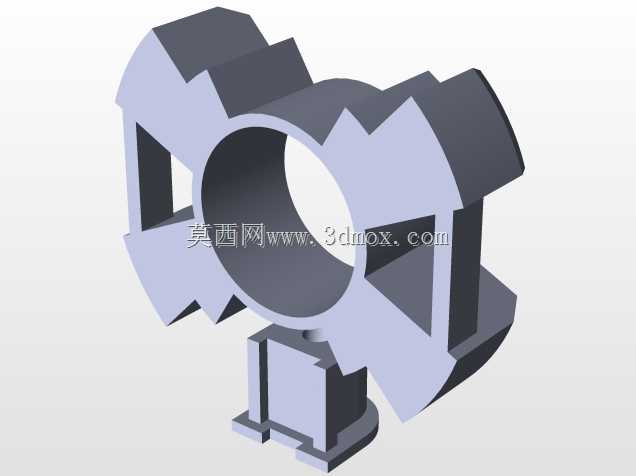

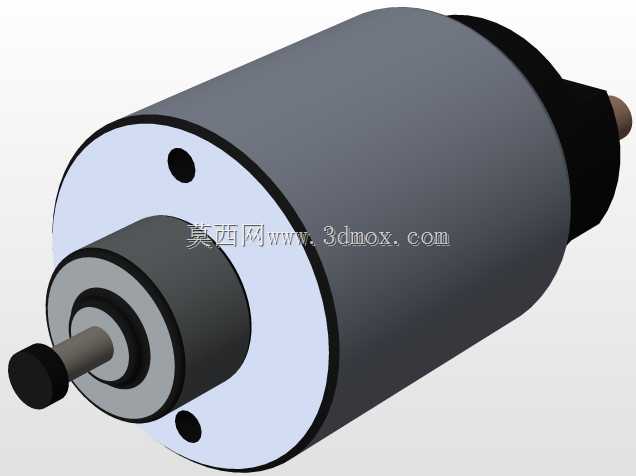

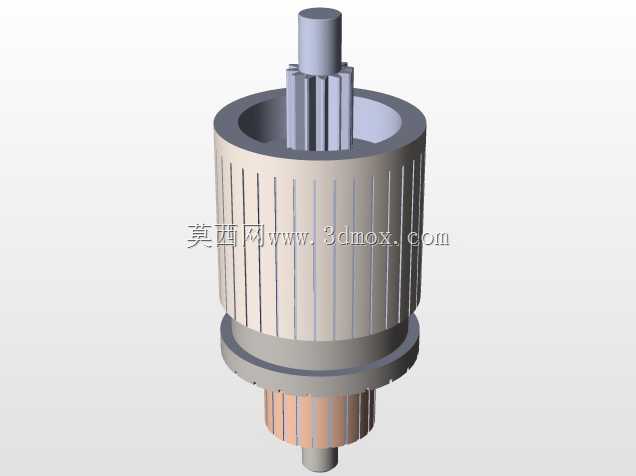

　　不会出现断齿、崩边问题。下部的圆柱基座是组件的安装定位基准，基座内壁与马达输出轴采用间隙配合，配合公差控制在H7/g6区间，既保证轴转动时不会出现卡滞，又能限制组件的径向窜动量，避免啮合过程中出现偏载导致齿面异常磨损；基座外圆设置了两道环形凹槽，用于安装卡簧与复位弹簧，当起动过程结束、马达断电后，复位弹簧能够推动整个齿轮组件退回初始位置，彻底脱离与飞轮齿圈的啮合，防止发动机运转后反带马达轴高速旋转烧毁电枢绕组。基座侧面预留的小圆柱凸台是拨叉的作用位点，拨叉在电磁开关的驱动下，正是通过推动该凸台带动整个齿轮组件沿轴向滑动，完成啮合与脱开的动作，凸台的高度与直径经过匹配计算，能够保证拨叉的作用力始终沿组件轴向传递，

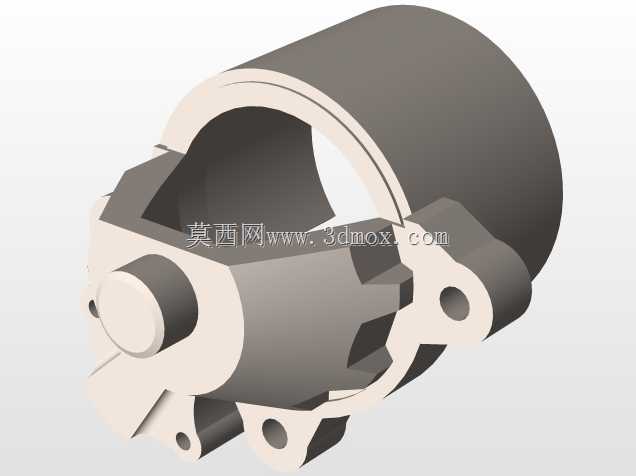

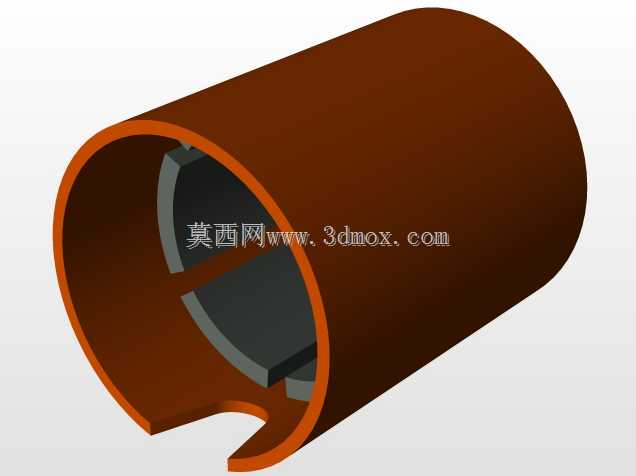

　　不会产生额外的分力导致组件卡滞。在实际装车场景中，该组件的轴向安装尺寸需要严格匹配马达端盖与飞轮壳的相对位置，保证齿轮伸出后与飞轮齿圈的啮合长度达到齿宽的三分之二以上，同时预留1-2mm的轴向间隙，避免齿轮端面与齿圈发生摩擦；径向安装边界需要保证齿轮与飞轮齿圈的同轴度误差控制在0.2mm以内，否则会出现啮合偏载，大幅缩短齿面使用寿命。设计过程中需要重点校核两个工况的强度：一是低温冷起动时的峰值扭矩冲击，此时机油粘度大，发动机运转阻力成倍提升，齿轮齿根的弯曲应力需要满足材料的许用应力要求，通常选用20CrMnTi材料做渗碳淬火处理，齿面硬度达到HRC58-62，既保证齿面耐磨，又让芯部具备足够韧性吸收冲击载荷；

　　二是组件高速退回时的限位冲击，基座与马达端盖的接触端面需要做局部强化处理，避免多次冲击后出现变形导致回位卡滞。不同于普通传动齿轮的连续润滑工况，该组件的工作时长极短，单次啮合时间通常不超过3秒，因此不需要设计专门的润滑油道，依靠装配时涂抹的低温润滑脂即可满足全生命周期的润滑需求，润滑脂的选用需要兼顾-40℃到120℃的工作温度范围，避免低温下脂体凝固导致组件滑动卡滞，或是高温下脂体流失造成齿面干磨。在三维建模过程中，齿部的渐开线参数需要严格按照所选模数、压力角、变位系数生成，不能采用简化的多边形齿形替代，否则后续做啮合运动仿真时会出现干涉误报，也无法准确校核齿侧间隙；花键部分的参数需要匹配马达输出轴的花键规格，保证扭矩传递的可靠性，同时要在模型中预留出拨叉、弹簧、卡簧的安装空间，做装配干涉检查时需要模拟组件的全行程滑动状态，确认在伸出、退回两个极限位置都不会与周边的端盖、壳体、电磁开关部件发生干涉。对于从事起动机设计、内燃机配套选型的工程人员来说，该类组件的参数化模型能够快速适配不同排量的发动机起动系统需求，通过调整齿部模数、齿数、基座长度、安装配合尺寸，即可衍生出适配不同功率等级起动马达的啮合组件，大幅缩短新品开发的建模周期，也能为后续的有限元强度校核、运动学仿真提供准确的模型基础。
