凸轮机构配套从动杆件结构设计

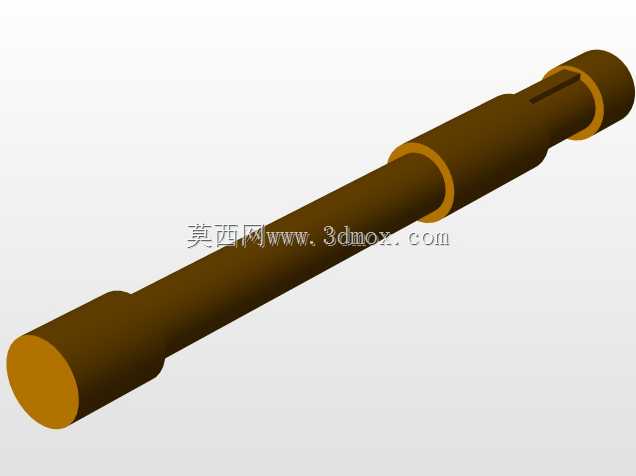

　　在自动化进给、轻工包装、纺织机械以及内燃机配气机构等常见的凸轮传动场景中，从动件作为直接承接凸轮轮廓驱动、输出预设运动规律的核心执行零件，其结构合理性直接决定整套机构的运动精度、运行寿命与冲击载荷水平。本次设计的从动杆件采用阶梯轴式整体结构，区别于盘状、平底类从动件的结构形式，这类杆状从动件更多适配圆柱凸轮、端面凸轮的传动场景，可在狭长安装空间内完成往复直线运动输出，常见于自动送料机构的料道推送、印刷设备的工位抬升、小型冲压设备的间歇送进工位中。从结构设计逻辑来看，杆件主体采用三段阶梯式变径设计，靠近凸轮接触端的轴段直径最大，该段为直接与凸轮轮廓工作面接触的受力段，更大的轴径可提升接触部位的抗挤压、抗磨损能力，

　　避免长期交变接触应力下出现表面点蚀、压溃变形；中间段为导向配合段，直径略小于接触端，该段与设备机架上的导向套、直线轴承形成滑动或滚动配合，承担从动件往复运动的径向定位功能，设计时严格控制该段的圆柱度与同轴度公差，避免运动过程中出现卡滞、偏磨问题；末端为动力输出段，直径最小，用于连接执行端的推头、压块或者复位弹簧座，轴端开设的环形卡槽用于安装轴用挡圈，实现末端连接部件的轴向定位，防止往复运动过程中连接件松脱。杆件上设置的两处环形凸台，一处位于接触端与导向段的衔接位置，承担轴向限位功能，当从动件运动到最大行程位置时，凸台端面与导向套端面接触，实现硬限位，避免从动件超出行程范围造成凸轮与从动件脱离；另一处凸台位于导向段与输出段之间，

　　主要用于复位弹簧的端面定位，圆柱螺旋压缩弹簧可直接套在输出段轴体上，两端分别抵接该凸台与机架端盖，无需额外设计弹簧座结构，大幅简化装配流程，减少零件数量。从安装边界尺寸来看，该从动件整体为细长轴类结构，总长适配常规中小型凸轮机构的安装空间，最大轴径处满足接触强度要求的同时，不会造成凸轮轮廓面的接触应力过载；导向段的长度设计充分考虑运动行程需求，保证从动件在全行程运动过程中，导向段与导向套的配合长度始终满足导向稳定性要求，避免出现悬臂过长导致的运动歪斜。在实际工况适配中，这类从动件的运动规律完全由配套凸轮的轮廓曲线决定，设计时已充分考虑与凸轮轮廓的接触形式，接触端采用圆弧端面设计，相比尖顶从动件可大幅降低接触应力，

　　相比平底从动件又具备更好的轮廓跟随性，可适配带有内凹轮廓的凸轮槽结构，适用的凸轮轮廓线型范围更广。针对不同工况的耐磨需求，该类从动件的接触端可根据实际载荷情况选择表面淬火、渗碳处理或者镶嵌硬质合金接触头的工艺方案，导向段可根据运动速度选择加装铜套、直线轴承或者自润滑衬套的配合形式，无需改动主体结构即可适配不同载荷、不同运动速度的传动场景。在装配调试环节，该从动件的阶梯轴结构具备良好的工艺性，各轴段的同轴度可通过一次装夹车削加工保证，环形卡槽、凸台结构均可通过常规车削工艺完成加工，无需复杂的铣削、磨削工序，加工成本低，后期维护更换便捷，当接触端出现磨损后，可直接拆卸更换整根杆件，无需对整套凸轮机构进行拆解调整，大幅降低设备运维的时间成本。在实际应用中，这类从动件与凸轮配合可实现复杂的间歇运动、变速往复运动，相比气缸、电缸等直线驱动部件，凸轮-从动件机构的运动时序完全由机械结构保证，不存在电控延迟、气源压力波动导致的运动误差，在高速自动化设备中具备更高的运动可靠性与同步性，尤其适合每分钟往复次数超过百次的高速工位场景，可长期稳定保持预设的运动行程与动作时序，不会出现累计误差。
