槽轮式间歇传动机构结构设计展示

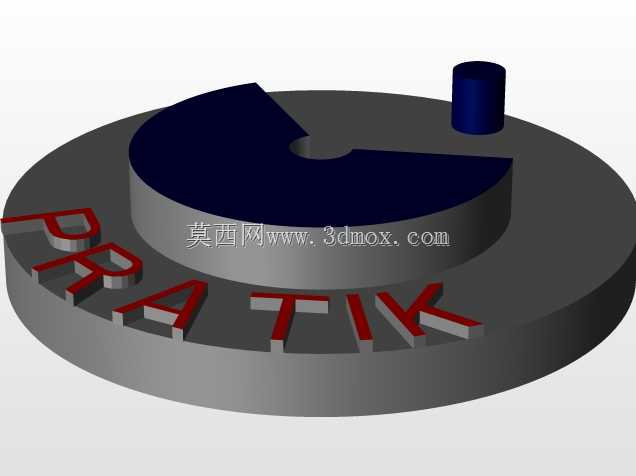

　　在自动化产线的转位输送、多工位加工转盘、包装设备的工位切换场景里，间歇传动机构是实现工位精准步进的核心构件，这款槽轮式间歇传动结构，也就是常说的日内瓦机制，正是针对这类需要周期性间歇转位的工况设计的。不同于连续运转的传动构件，这类机构的核心作用是将主动件的连续匀速旋转，转化为从动槽轮的周期性间歇转动，每一次动作完成固定角度的转位后，会通过锁止弧结构保持工位静止，满足加工、装配、检测等工序对工位停留稳定性的要求。从结构设计逻辑来看，这套机构采用了最经典的外啮合槽轮布局，主动拨盘上的圆柱销在进入槽轮的径向导槽时，会推动槽轮转动，当圆柱销脱离导槽后，拨盘上的内凹锁止弧会与槽轮上的外凸锁止弧贴合，此时槽轮无法自由转动，保持位置锁定，

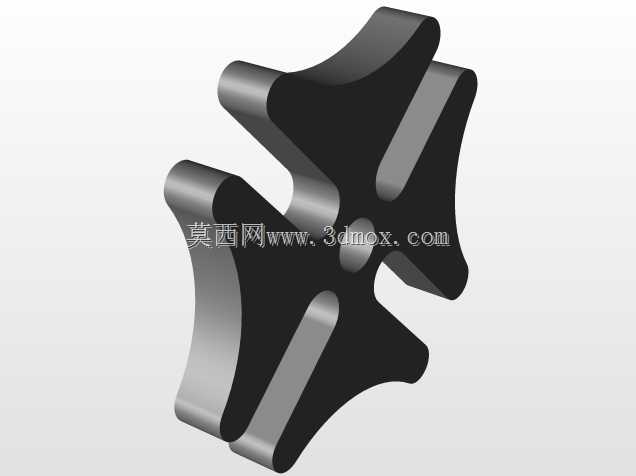

　　直到下一个圆柱销再次进入导槽，才会启动下一次转位动作。这种结构的设计优势在于传动过程中冲击载荷小，转位角度固定，不需要额外的定位锁紧结构就能实现可靠的工位保持，相比棘轮式间歇传动，它的运转噪音更低，转位过程更平稳，适合中高速的间歇转位工况。在实际安装适配层面，这套机构的安装基准以拨盘的输入轴、槽轮的输出轴的中心距为核心边界，两个轴系保持平行布局，安装时需要保证拨盘与槽轮的端面平行度控制在合理公差范围内，避免圆柱销与导槽出现卡滞、偏磨的问题。槽轮上的径向导槽数量直接决定了单次转位的角度，比如四槽结构单次转位90度，六槽结构单次转位60度，设计时可以根据实际工位数量匹配对应的槽数，不需要额外增加减速结构就能实现固定角度的步进输出。

　　从功能特性上看，这套机构的主动拨盘可以直接与驱动电机的输出轴连接，也可以通过同步带、齿轮组与动力源联动，槽轮的输出端可以直接连接工位转盘、输送星轮等执行构件，传动链短，累计传动间隙小，重复定位精度能够满足多数轻工装配、食品包装、电子元件加工设备的工位转位需求。在设计细节上，拨盘上的圆柱销采用可更换式的装配结构，长期运转出现磨损后可以单独更换销件，不需要整体更换拨盘，降低设备维护成本；锁止弧的配合面做了适配的间隙设计，既保证锁止时槽轮不会出现窜动，又避免配合过紧导致运转时出现卡滞。导槽的端部做了圆弧过渡处理，减少圆柱销进入和脱离导槽瞬间的刚性冲击，延长构件的使用寿命。在实际工况应用中，这类机构常被用在多工位自动钻床的转盘转位、

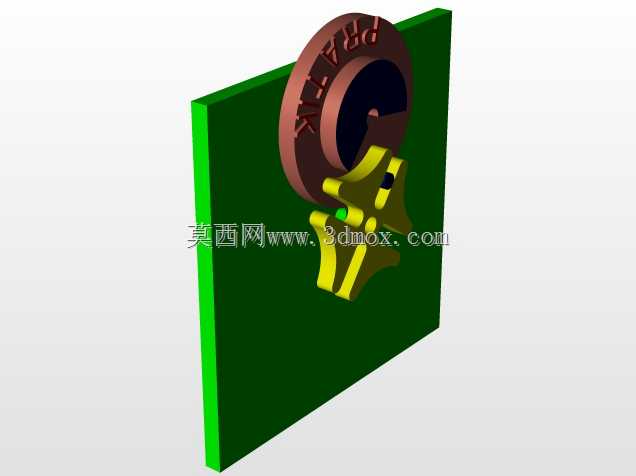

　　胶囊填充机的计量盘驱动、不干胶贴标机的标签送进、灯泡装配线的工位切换等场景，相比采用伺服电机配合减速机做间歇分度的方案，纯机械结构的槽轮机构不需要复杂的电控程序控制，只要动力源持续匀速转动，就能输出稳定的间歇转位动作，抗干扰能力强，在粉尘、潮湿等相对恶劣的车间环境下也能保持稳定运转，不会因为电控信号干扰出现转位错位的问题。设计建模过程中，需要重点校核圆柱销进入导槽时的角度匹配关系，保证圆柱销的中心运动轨迹刚好与导槽的中心线相切，避免出现刚性冲击或者传动死点；同时要核算锁止弧的配合角度，保证在圆柱销脱离导槽的整个区间内，锁止弧都能完全贴合，避免槽轮在静止阶段出现滑移。机构的整体外形轮廓紧凑，不需要占用太大的安装空间，可以直接集成在设备的安装立板上，就像模型展示的安装形式一样，直接以立板作为安装基准面，两个轴系的轴承座直接固定在立板上，装配时不需要复杂的同轴度调校，只要保证两个轴的中心距符合设计公差，就能顺畅运转。这类纯机械的间歇传动结构，没有复杂的电控元件，维护点少，对于需要长期连续运转的自动化设备来说，能够有效降低设备的故障率，减少日常维护的工作量，是中低负载间歇转位工位非常实用的传动方案。
