长型材直线进给式自动钻孔作业装置

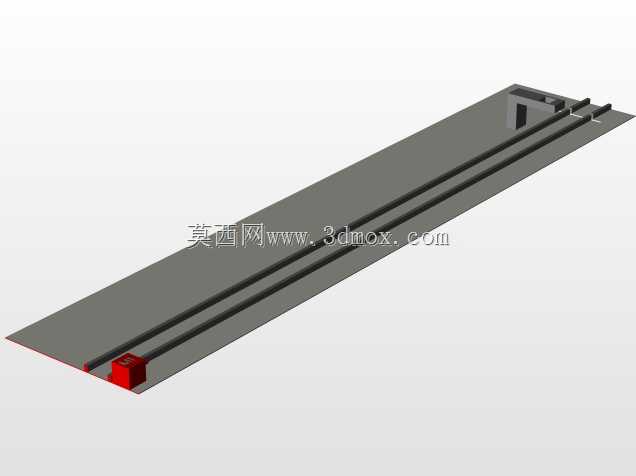

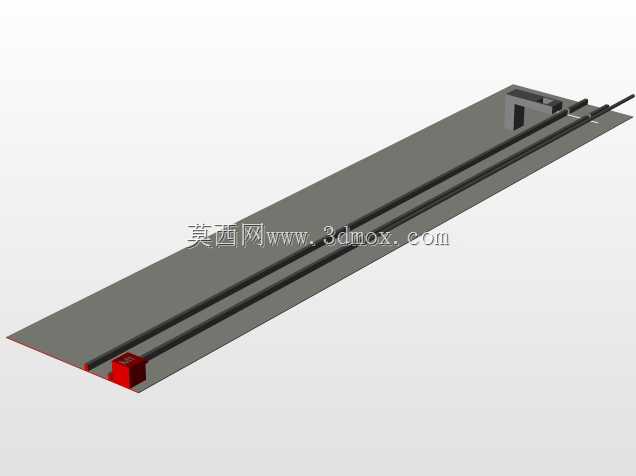

　　在型材批量加工作业场景里，这类直线布局的自动钻孔装置主要解决长尺寸杆件、条料的等距或定距钻孔工序痛点，以往人工划线钻孔的模式不仅效率低，孔位同轴度、间距公差很难稳定控制，遇到长度超过两米的型材，台钻装夹定位难度陡增，加工过程中反复挪动工件还容易造成表面磕碰划伤，这套装置的结构逻辑就是把工件的进给和钻孔动作做集成，让加工流程顺着长料的延伸方向排布，省去频繁装夹找正的步骤。从结构布局来看，装置主体采用两根平行布置的高精度直线导轨作为工件承托和导向基准，导轨跨距根据常见型材的截面宽度做适配，保证工件放置后不会出现侧向倾斜，导轨面做了淬硬处理，长期往复运行的磨损量控制在合理区间，导轨下方的承托台板采用整体钢板焊接后去应力处理，

　　避免长期承重出现形变影响加工精度。钻孔执行单元布置在装置的端部固定工位，动力头采用刚性安装座固定在台板端面，主轴跳动公差控制在0.02mm以内，搭配对应规格的钻头夹头可以适配不同直径的钻孔需求，动力头的进给采用直线滑台驱动，进给行程根据常见钻孔深度设置，进给速度可以根据工件材质调整，加工铝型材时可以适当提高进给速率，加工碳钢型材时降低进给量保证钻头寿命和孔壁粗糙度。工件的定位夹紧机构集成在移动滑座上，滑座通过同步带或者丝杠驱动沿着导轨方向移动，移动的位移通过编码器做闭环反馈，孔位间距的控制精度可以达到±0.1mm，完全满足多数型材装配的孔位公差要求，夹紧机构采用气动压头，压头的接触面包覆聚氨酯软垫，夹紧时不会刮伤工件表面，

　　夹紧力可以根据工件壁厚调整，避免薄壁型材被夹变形。设计过程中首先考虑的是长尺寸工件的加工干涉问题，整个装置的安装边界沿着长度方向延伸，宽度方向仅比导轨跨距宽出200mm左右，不需要占用过大的车间场地，地面安装时只需要做简单的水平校准，不需要专门做地基固定，适合中小型机加工车间、型材加工厂的流水线旁布置。装置的走线全部采用拖链内置排布，避免移动过程中线缆拉扯造成故障，端部设置有行程限位开关，滑座移动到两端极限位置时会自动停止，防止超程碰撞损坏设备。实际作业时，操作人员只需要将待加工的长型材顺着导轨方向放置到承托位，将工件端面靠紧定位挡块，触发启动按钮后夹紧机构自动固定工件，滑座按照预设的孔位间距依次移动到对应位置，

　　钻孔动力头自动完成进给钻孔、退刀动作，整根工件加工完成后夹紧机构自动松开，操作人员取下成品即可放置下一根待加工工件，整个加工过程不需要人工反复测量划线，单根型材的加工效率比传统台钻作业提升三倍以上，孔位的一致性也有稳定保障。针对不同长度的型材加工需求，导轨可以做分段拼接延长，不需要更换整体底座，适配从1米到6米不同长度的型材加工场景，钻孔工位也可以根据需求增加多轴动力头，一次完成多孔同时加工，进一步提升加工效率。装置的润滑点全部采用集中注油设计，日常维护时只需要定期往注油嘴加注润滑脂即可，不需要拆解导轨和滑台，维护难度很低，适合一线操作工人日常保养。在结构刚性校核阶段，对钻孔时的切削反力做了有限元分析，台板和安装座的形变位移量控制在0.01mm以内，不会因为切削振动导致孔位偏移或者孔口出现毛刺，导轨的额定负载满足常见实心型材、空心管材的承重需求，长期运行不会出现导轨下弯变形的问题。
