带防滑齿圈结构的墨水瓶结构设计

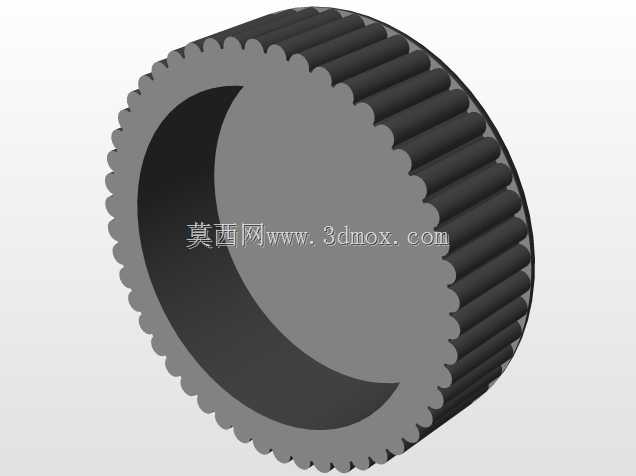

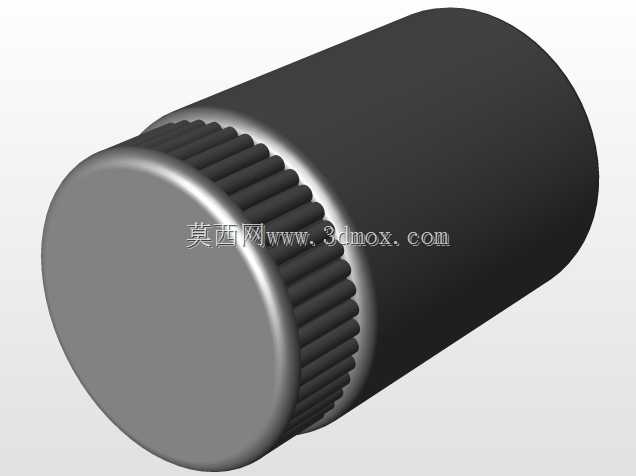

　　日常办公与文教场景里，墨水瓶作为墨水存储容器，其结构设计直接影响使用体验与墨水存储的可靠性，本次设计的带周向防滑齿圈的墨水瓶，重点针对日常拧开、握持使用过程中的打滑问题做了结构优化，同时兼顾密封性能与生产加工的工艺可行性。从实际使用场景出发，多数使用者在手上沾有墨水、或者手部出汗的状态下拧动墨水瓶瓶盖时，传统光滑外圈的瓶盖很容易出现打滑，需要借助抹布等辅助物件才能拧开，尤其是在绘图、书法创作这类手部容易沾附墨渍的场景下，打滑问题会直接打断操作节奏，甚至导致墨水瓶倾倒洒漏，污染桌面与作业文件。本次设计在瓶盖外圈设置了连续的周向直齿防滑结构，齿形采用圆弧过渡的梯形齿，齿高控制在1.2mm，齿距2.5mm，

　　既能够保证手部接触时的摩擦力足够，又不会因为齿形过于尖锐划伤手部，同时齿根位置做了R0.3的圆角过渡，避免注塑生产时出现应力集中，也能减少日常使用过程中齿根位置积留墨渍、灰尘的问题，方便日常清洁。瓶身主体采用回转体结构，瓶口位置设置了双层密封结构，内层为锥形密封面，与瓶盖内的密封塞配合实现径向密封，外层为端面密封台阶，与瓶盖的端面密封圈配合实现轴向密封，双重密封结构能够避免墨水瓶在倾斜、倒置状态下出现墨水渗漏，也能减少墨水内水分的挥发，延长墨水的存储周期。从安装与适配边界来看，该墨水瓶整体外径为62mm，瓶身总高度为75mm，瓶口内径为18mm，能够适配市面上常规口径的钢笔吸墨操作，同时瓶身底部设置了厚度2mm的加厚底座，

　　提升放置时的稳定性，降低被意外碰倒的概率。设计过程中优先考虑了注塑成型的工艺要求，所有拔模方向统一沿瓶身轴向，拔模斜度设置为1.5度，避免出现倒扣结构，无需复杂的抽芯模具结构就能完成生产，有效降低量产的模具成本与成型不良率。齿圈结构的排布完全沿周向均匀分布，单圈共设置72个防滑齿，齿形的一致性能够保证注塑时熔体填充均匀，不会出现局部缺胶、飞边的问题。从功能特性上看，除了基础的墨水存储功能外，该结构的瓶盖在拧紧后，防滑齿还能作为临时的笔搁使用，周向的齿槽能够临时放置钢笔，避免钢笔直接滚动掉落，这一细节设计适配了书法、绘图场景下临时放置笔的需求。瓶身的壁厚控制在均匀的1.8mm，既能够保证瓶身的结构强度，

　　在受到轻微挤压时不会出现变形漏墨，又能控制材料用量，降低单件生产成本，同时壁厚均匀的设计能够避免注塑成型时出现缩痕、翘曲等外观缺陷，保证成品的外观质量。瓶口的螺纹采用标准的M22×1.5细牙螺纹，螺纹配合长度为6mm，既能够保证瓶盖拧紧后的连接可靠性，又不会因为螺纹过长导致拧动行程过长，影响日常开合的操作效率。密封塞采用软质弹性材料，与瓶盖本体采用二次注塑成型，避免密封塞脱落丢失，密封塞的压缩量控制在0.8mm，既能保证密封效果，又不会让拧动瓶盖的阻力过大，兼顾密封性与操作手感。在结构验证阶段，针对防滑齿的摩擦力做了实际测试，在手部沾有少量水与墨渍的状态下，拧动瓶盖所需的握持力比光滑瓶盖降低40%左右，完全能够满足湿滑状态下的开合需求，同时齿形的触感经过优化，长时间握持拧动也不会出现硌手的问题。瓶身内部底部设置了向中心倾斜的聚液斜面，斜面角度为5度，当瓶内墨水剩余量较少时，墨水会自动汇聚到瓶口中心位置，方便钢笔吸墨时能够充分利用剩余墨水，减少墨水残留浪费。整体结构没有多余的复杂异形结构，所有转角位置都做了圆角过渡，既能够提升使用时的安全性，避免尖锐边角划伤，也能在生产过程中减少熔体流动的阻力，提升成型效率。
