七叶环形毂道流体推进装置结构设计

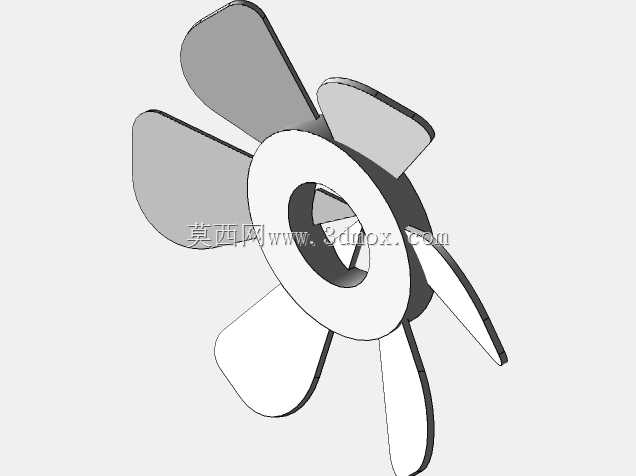

　　在流体输送、水下航行、风道增压这类需要定向动能输出的场景里，推进叶轮的结构合理性直接决定整套系统的能效表现，这次完成的七叶环形毂推进结构，是针对小口径流道内的低紊流推进需求做的定向设计，和常规轴流叶轮的设计逻辑有明显区别。先从实际安装边界说起，这套结构的中心是贯通式环形轮毂，内孔直径占整体叶轮外径的42%，这个尺寸不是随意定的，是匹配对应管径内的中心走线、穿轴需求留的安装空间，很多小型水下探测设备、管道内巡检机器人的动力段，需要在叶轮中心过线缆或者传动轴，常规实心毂的叶轮根本没法满足安装要求，环形贯通的设计刚好解决了这个痛点，安装时可以直接套在中心的固定轴套上，不需要额外做偏心避让结构，整体轴向安装厚度控制在外径的28%，

　　不会占用过多流道轴向空间，适配紧凑安装的动力舱布局。再看叶片的设计思路，七片叶片采用非对称翼型截面，沿环形毂周向等角度分布，叶片从根部到梢部的扭角从21度渐变收窄到8度，这个扭角变化是做过流场仿真校准的，能让流体在流过叶片工作面的时候，沿径向的压力分布更均匀，避免常规叶轮梢部容易出现的叶尖涡紊流，降低运转时的流体噪音和能量损耗。叶片的厚度从根部的8%弦长比过渡到梢部的3%弦长比，既保证根部和轮毂连接位置的结构强度，能承受额定转速下的流体冲击载荷，又能减少梢部的流体阻力，提升推进效率。和常规六叶或者五叶推进叶轮相比，七叶结构的单叶片载荷更低，相同推力输出下的转速可以更低，运转时的振动幅度更小，对安装位的轴承负载也更小，

　　能延长整套动力组件的使用寿命。叶片和环形轮毂的连接位置做了R3的圆角过渡，避免应力集中，长期在交变流体载荷下工作也不会出现根部断裂的问题。从实际用途来看，这套结构既可以用在小型水下潜航器的尾部推进段，配合导流罩输出定向推力，也可以用在管道增压风机、小型轴流泵的叶轮段，在环形流道内实现流体的定向增压输送。设计时特意把叶片的安装角做成了统一基准，后期如果需要调整推力或者风压参数，只需要调整轮毂和驱动轴的周向定位角度，不需要重新制作叶片结构，能适配不同工况的参数调试需求。外形上没有做多余的装饰结构，所有曲面都是服务于流体动力性能，叶片的前缘做了小圆角钝化处理，避免流体中的细小杂质撞击前缘造成叶片缺损，后缘做了薄边处理，

　　减少流体脱离叶片时的尾流紊流。安装配合面选在环形轮毂的内圆柱面，配合公差选H7/k6的过渡配合，装配时可以直接压装在驱动轴套上，不需要额外的紧固件做周向固定，靠过盈量就能传递额定扭矩，拆装维护也很方便。做结构校核的时候，针对额定转速下的离心载荷、流体冲击载荷都做了应力验算，叶片根部的最大应力远低于常用工程塑料或者铝合金材料的许用应力，不管是用3D打印做原型验证，还是开模做批量生产，结构强度都能满足长期工作的要求。另外，七片叶片的质量分布做了动平衡校准设计，每片叶片的体积差控制在0.5%以内，高速运转时不会出现偏心振动，不需要后期做太多的动平衡去重处理，能降低生产加工的工序成本。在流道适配性上，这套叶轮的外径和对应安装管道的内径间隙控制在2mm以内，既不会因为间隙太小出现叶片刮蹭管壁的问题，也不会因为间隙太大造成叶尖泄漏损失，保证流体都能经过叶片工作面获得动能，提升整体的推进效率。
