演示用带安装底座直流电机结构

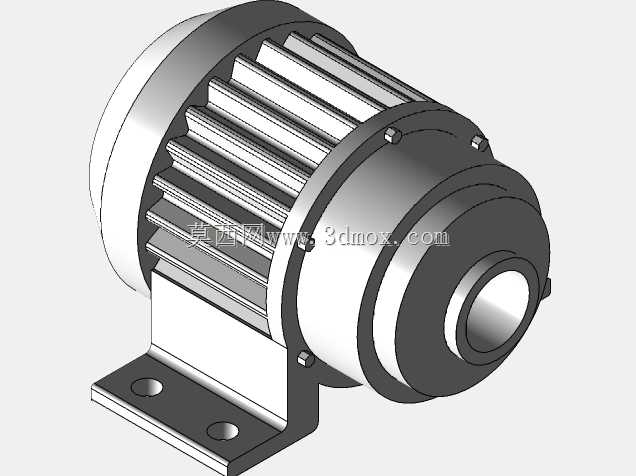

　　这款直流电机结构主要面向教学演示、设备原理模拟场景设计，在职业院校机电专业实训课堂、工业科普展项、小型自动化设备原理验证环节中，能够直观展现直流电机的外部构造与安装逻辑，帮助学习者快速建立电机的实体结构认知，也可作为虚拟仿真场景中的动力元件占位模型，还原设备的动力端布局逻辑。从功能特性来看，该结构预留了20毫米直径的输出轴端，轴系配套设置了支撑轴承，输出轴可实现自由旋转，既能够满足静态展示时的结构呈现需求，也可以在原理模拟场景中配合传动结构完成动力传递的动作演示，还原电机输出扭矩的工作状态，不会因为是演示用途就忽略核心传动结构的合理性。设计过程中优先考虑了结构辨识度与安装适配性，外壳采用带散热筋的筒式结构，

　　沿电机轴向均匀排布的凸起筋条既还原了常规直流电机的散热结构特征，也强化了外壳的结构刚度，避免演示过程中外壳出现形变；端盖与筒身采用螺栓紧固的连接方式，在模型上清晰呈现了紧固件的排布位置，还原真实电机的装配逻辑；底部配套的L型安装底座设置了两个长圆形安装孔，能够适配一定范围内的安装孔位偏差，降低模拟装配时的对位难度，也符合工业现场电机安装的实际固定方式。从安装边界来看，电机整体采用卧式安装布局，底座的安装面为平整加工面，能够与设备安装基板完全贴合，输出轴的轴心线与安装底面保持固定高度差，选型搭配传动件时可以直接参照该高度差匹配联轴器、带轮等传动部件的中心高，避免出现轴系不对中的问题；电机的轴向总长、

　　径向最大直径都控制在常规小型直流电机的尺寸区间内，在做设备整体布局模拟时，不会出现尺寸比例失调的问题，能够准确反映动力单元在设备整体结构中的空间占比。在实际的结构设计选型参考中，这类演示结构也能给初级工程师提供直观的布局参考，比如电机散热筋的排布方向、安装底座的筋板强化位置、接线端的预留方位、输出轴的伸出长度比例，都贴合工业通用小型直流电机的设计规范，不会出现违背工程常识的结构错误。做三维场景搭建时，该结构的细节层级适中，既保留了螺栓、散热筋、轴承端盖、安装孔这些关键识别特征，也没有过度冗余的细碎结构，能够在保证视觉真实度的同时降低场景的渲染负载，适合用于设备拆装模拟、产线布局演示、

　　机电一体化教学课件这类对模型还原度有要求但不需要完全复刻量产零件细节的场景。轴系部分的设计特意还原了轴承的装配位置，输出轴与端盖之间的配合间隙也做了符合工程实际的预留，在做运动仿真时可以直接给轴体添加旋转副，不需要额外调整结构间隙，能够快速搭建出电机运转的模拟效果，验证传动链路的运动干涉情况。安装底座的折弯角度、安装孔的沉头结构都做了还原，模拟螺栓固定时可以直接匹配对应规格的标准紧固件，不需要再对底座结构做二次修改，能够提升三维装配的效率。外壳的分模线位置、端盖的止口结构也有体现，能够帮助学习者理解电机的装配顺序，先将定子、转子组件装入筒身，再扣合两端端盖拧紧紧固件，最后将电机整体通过底座固定到设备安装位，完整还原真实电机的装配流程。
