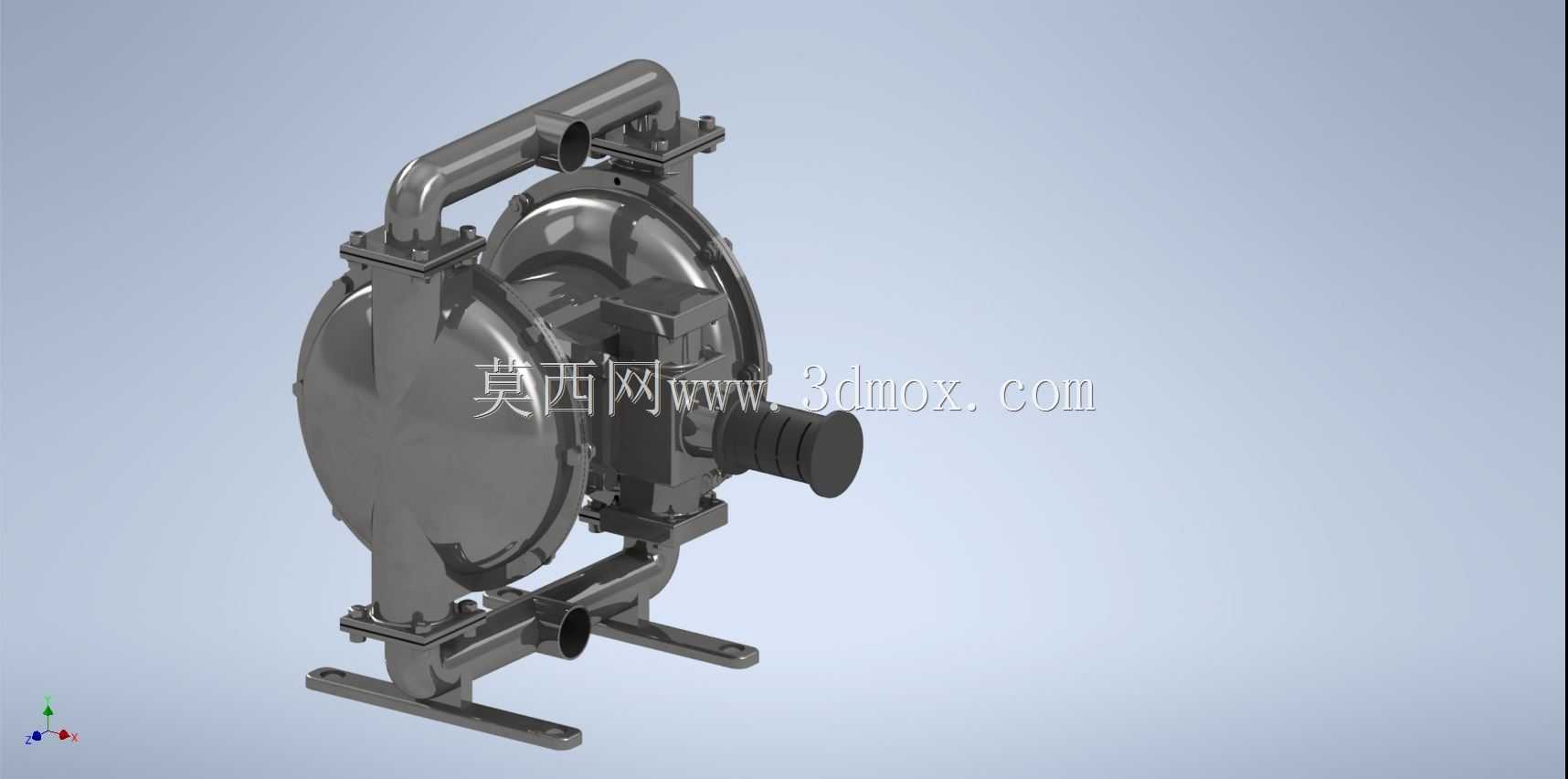

不锈钢气动双隔膜流体输送泵结构

　　这款气动双隔膜泵的三维结构，在化工、食品加工、涂装、污水处理等场景的流体输送环节适配性极强，日常可胜任含颗粒浆料、腐蚀性介质、高粘度流体的输送作业，不会像离心泵那样在输送含固介质时出现叶轮磨损卡滞的问题，也不用像电动泵那样额外做防爆密封处理，靠气源驱动的特性在易燃易爆工况下的安全冗余更高。从结构设计逻辑来看，整体采用对称式双腔布局，两侧的隔膜通过中间的连杆联动，气源分配阀交替向两侧腔室送入压缩空气，推动隔膜往复形变，配合进出口的单向球阀实现介质的吸入与排出，整个流道没有复杂的运动副接触介质，过流部件全部采用不锈钢材质冲压焊接成型，表面做镜面抛光处理，既可以耐受常规酸碱介质的腐蚀，也能满足食品级输送的卫生要求，

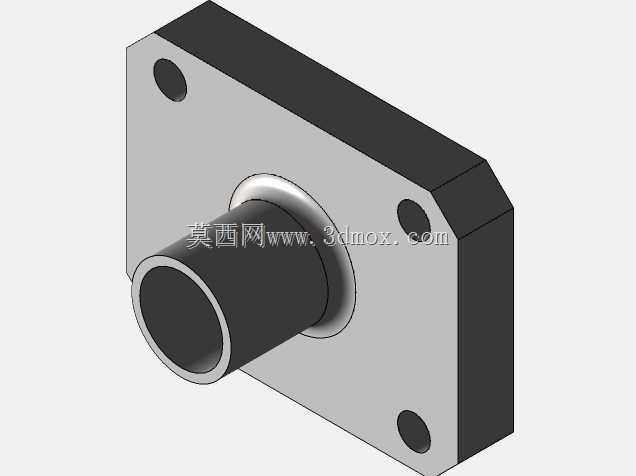

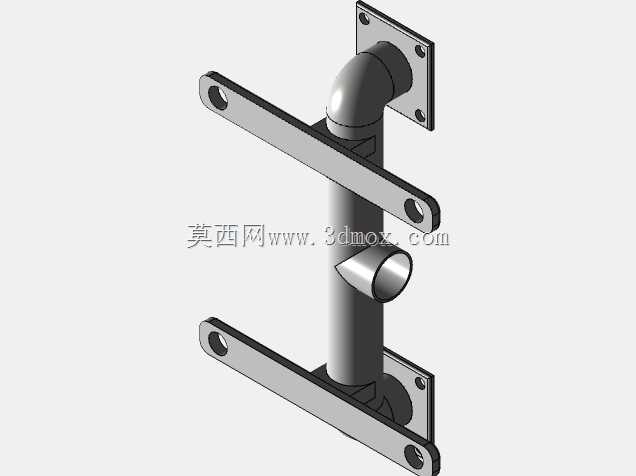

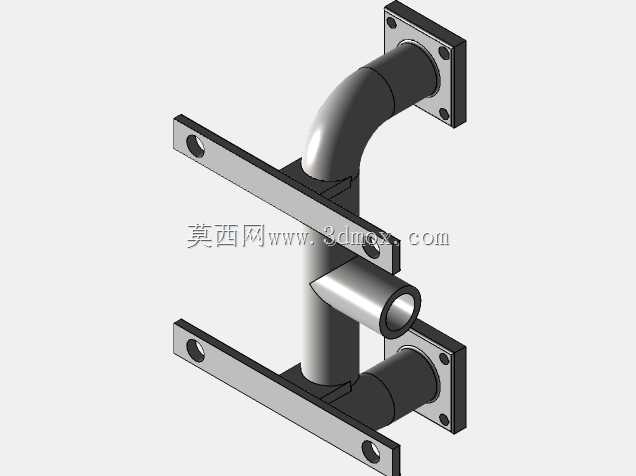

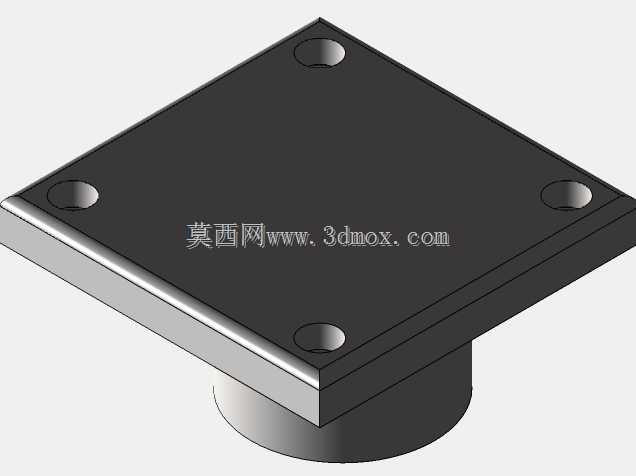

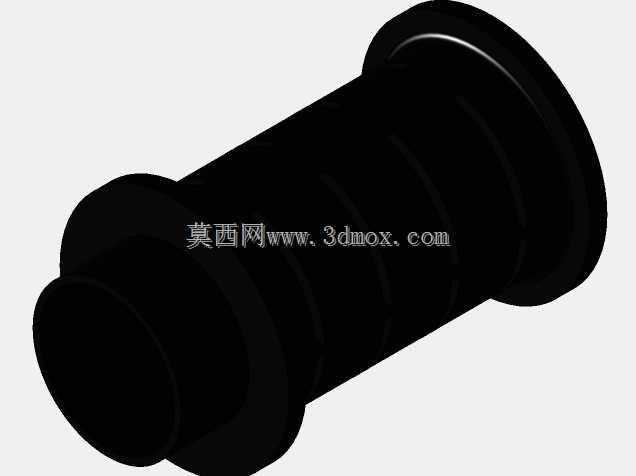

　　不会出现介质残留积料的问题。安装边界上，底部的一体式安装脚座预留了标准螺栓安装孔，脚座间距、安装孔位尺寸匹配常规工业泵的安装基座标准，进出口采用法兰式连接结构，法兰端面的密封槽尺寸符合通用管路连接规范，现场对接管路时不需要额外做转接加工；整体外形的宽度、高度、进深尺寸控制紧凑，侧面预留的气源接口位置避开了管路安装的操作空间，日常维护时不需要拆解进出口管路就能完成气源阀件、隔膜片的更换作业。功能特性层面，这款泵的自吸高度表现优异，不需要提前灌泵就能抽取低位槽罐内的介质，输送过程中可以通过气源压力的调节线性调整输出流量，出口憋压时泵会自动停止工作，不会出现电机过载烧毁的问题，也不会像容积式泵那样因为超压损坏管路密封；

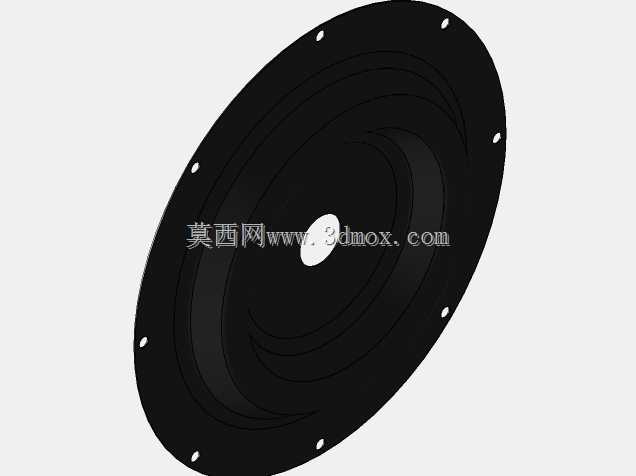

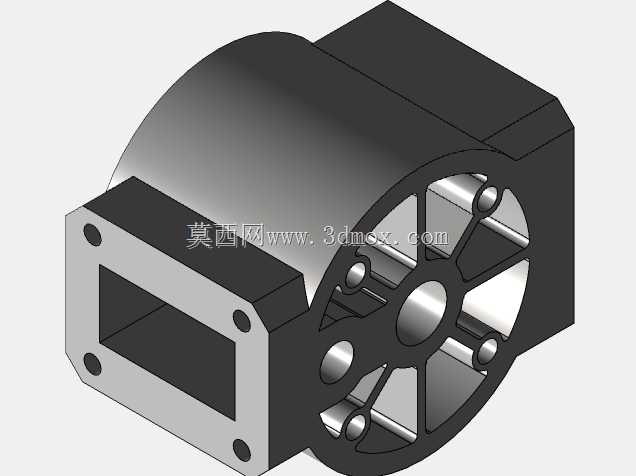

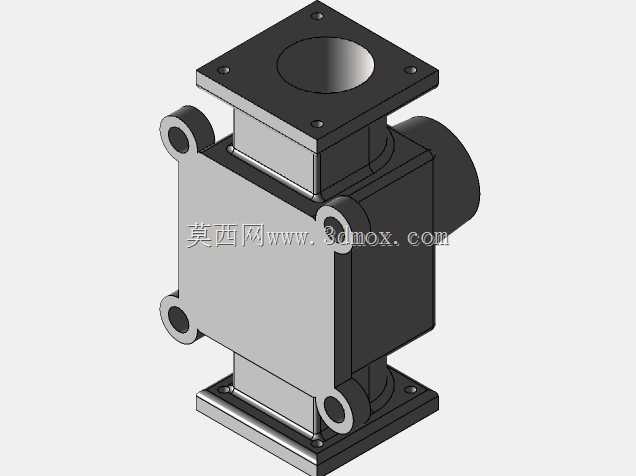

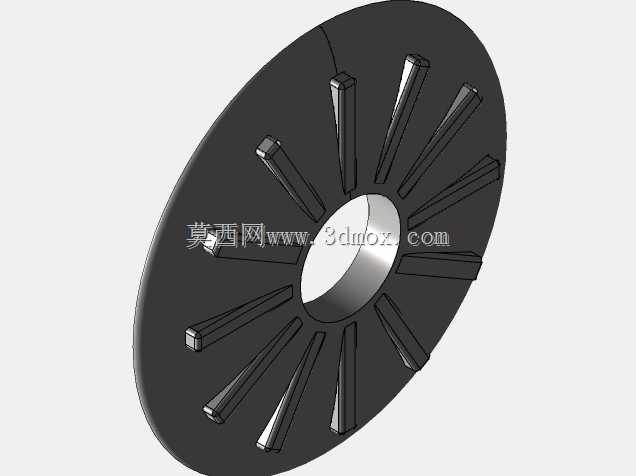

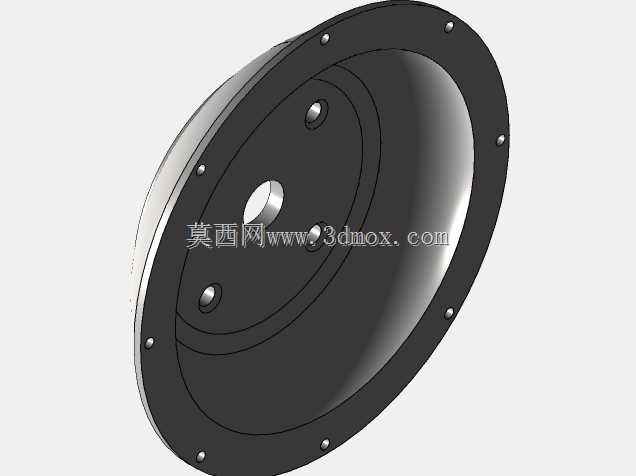

　　隔膜片采用多层复合结构，接触介质侧为耐腐材质，中间层为高强度纤维增强层，往复运动的疲劳寿命更长，日常维护只需要定期检查隔膜磨损情况、更换易损的单向球密封件即可，运维成本远低于同流量参数的电动输送泵。设计过程中重点做了流道的顺滑过渡处理，介质流经的腔室拐角全部做圆弧倒角，避免介质在拐角处滞留堆积，尤其是输送高粘度浆料或者含固体颗粒的介质时，不会出现流道堵塞的问题；中间的气阀室做了独立的密封结构，压缩空气腔和介质腔完全隔离，不会出现气源介质混入输送物料的情况，在输送洁净介质或者贵重化工原料时能避免物料污染浪费。进出口的单向阀采用球式密封结构，球体和阀座的密封面做了研磨处理，反向截止的密封性能可靠，泵停止工作时不会出现介质倒流的问题，

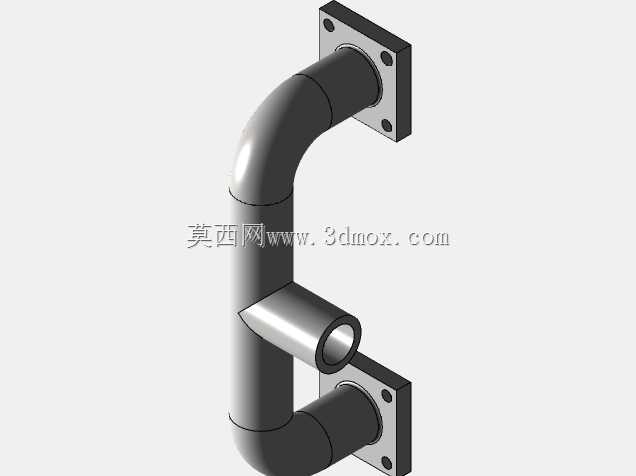

　　不需要在管路上额外加装止回阀，简化了现场管路的配置。整体的支撑结构采用一体化的框架设计，进出口管路的受力可以通过框架传递到安装基座，不会让隔膜室或者气阀室承受管路的附加应力，避免长期运行过程中因为管路应力导致壳体变形、密封失效的问题。
