瓦德里希西根龙门加工设备结构设计

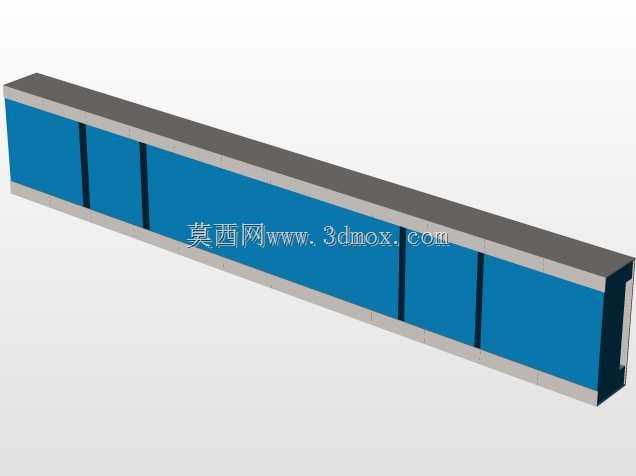

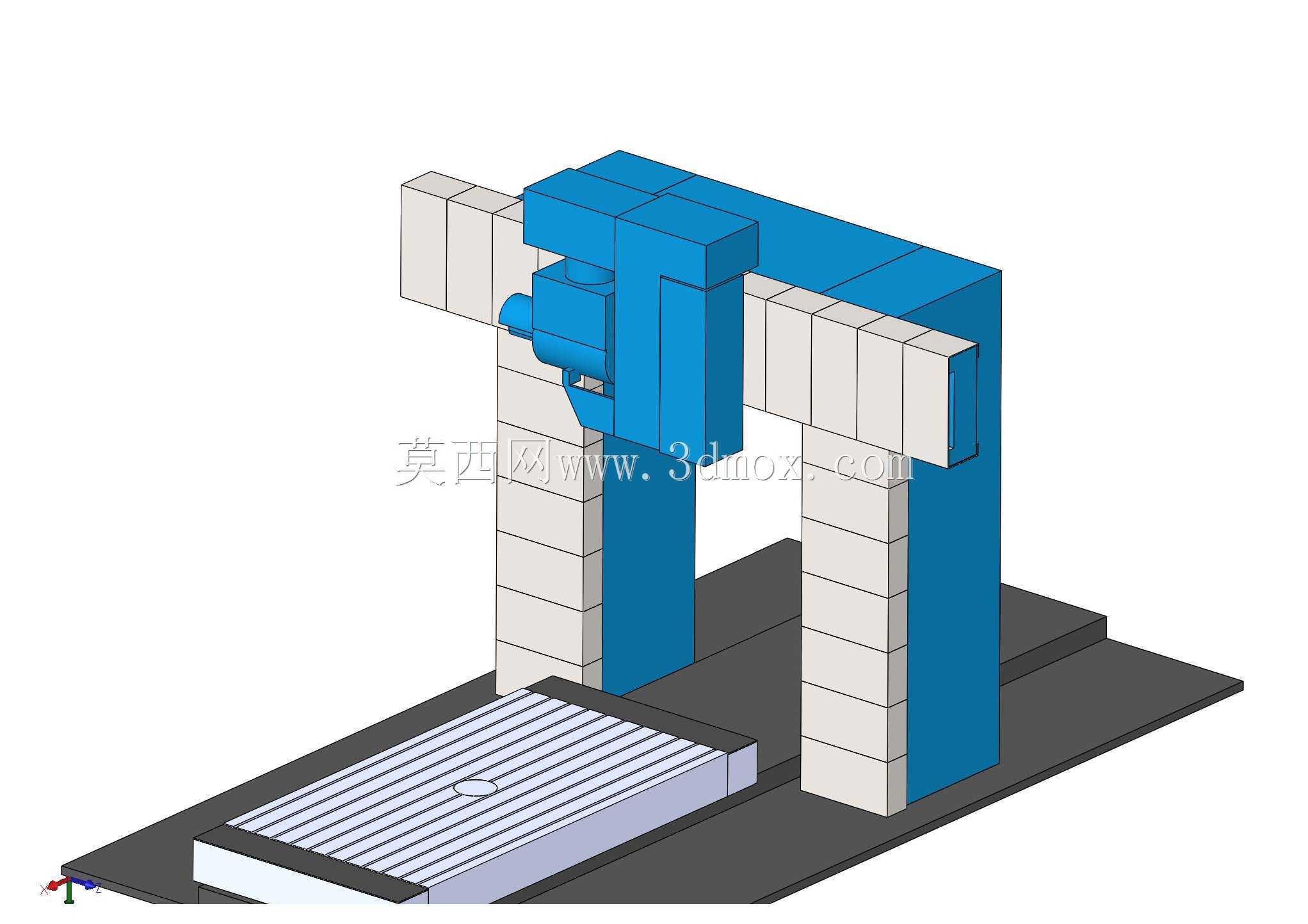

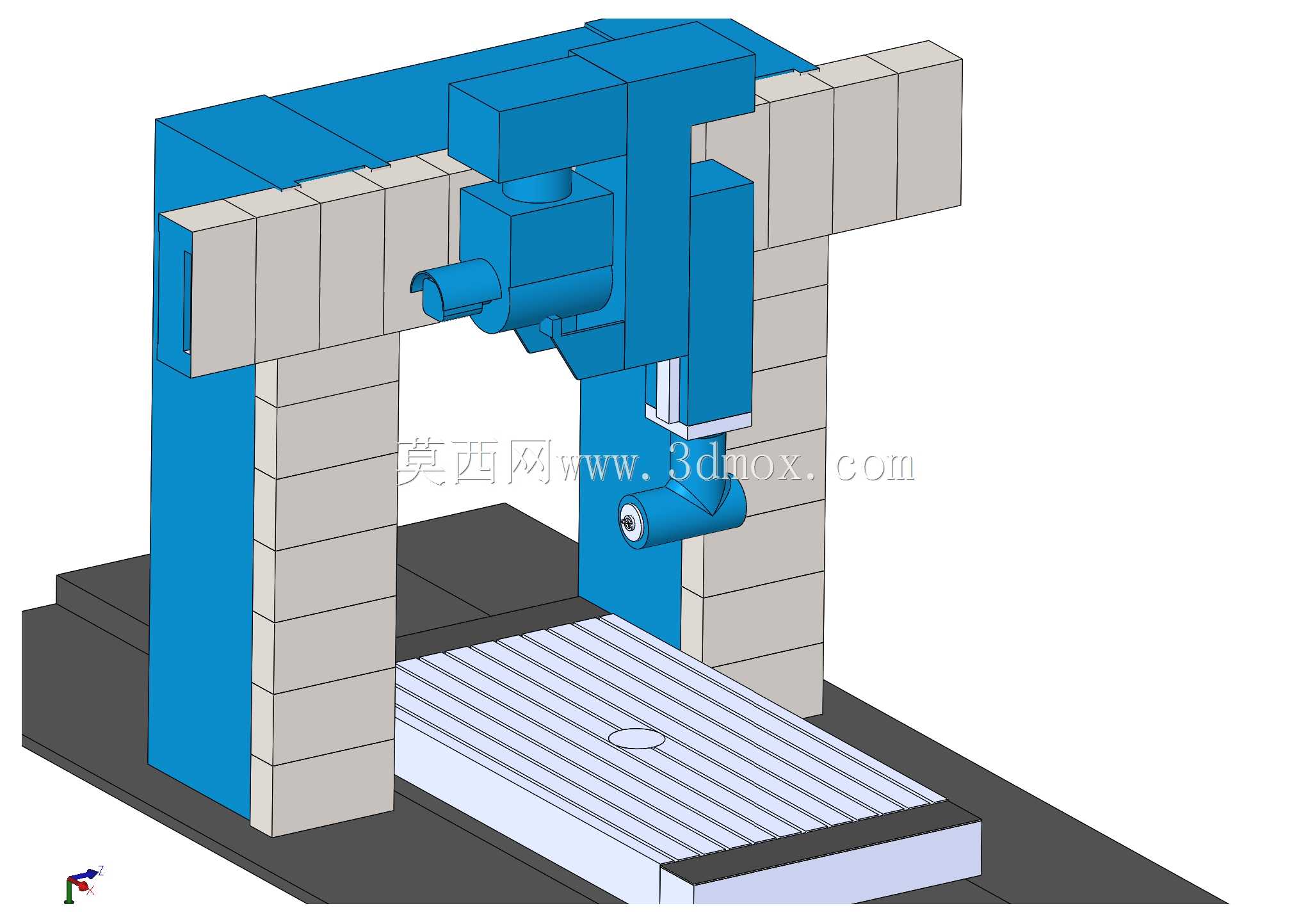

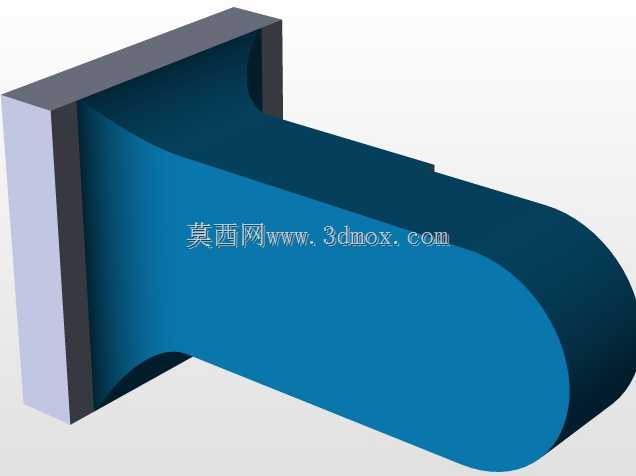

　　在重型装备制造、大型船舶核心部件加工、风电主轴法兰面铣削、核电压力容器密封槽精加工这类对加工行程、刚性、精度保持性有极高要求的场景里，龙门架构的加工设备始终是产线核心配置，这套瓦德里希西根风格的龙门加工设备结构，完全围绕大尺寸重型工件的加工需求做结构排布。从整体布局来看，设备采用固定横梁式双立柱龙门架构，两侧立柱采用分层堆叠的筋格填充结构，这种设计并非为了外观规整，而是在保证立柱整体抗弯、抗扭刚性的前提下，尽可能降低铸件整体重量，避免立柱自身重量过大导致的底座沉降不均问题，同时筋格结构可以有效吸收主轴高速切削时传递到立柱的振动，抑制振纹传递到工件加工表面。横向滑枕搭载在横梁导轨面上，可沿横梁做全行程X向移动，

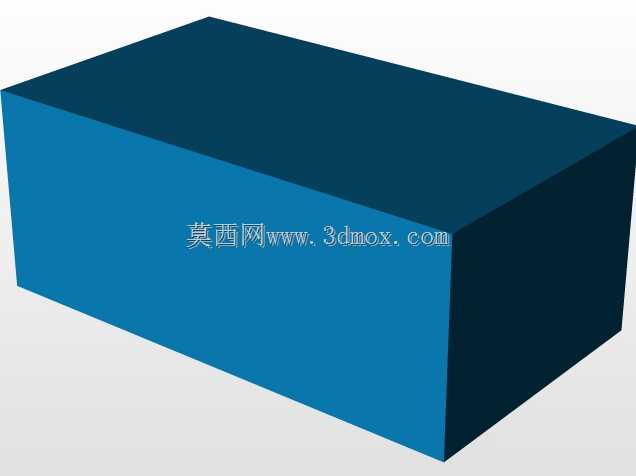

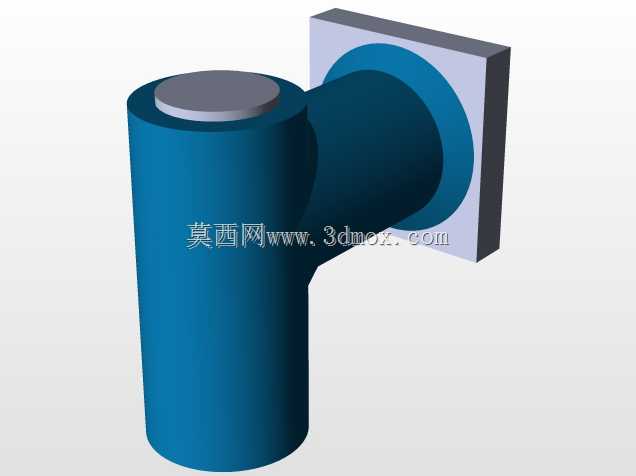

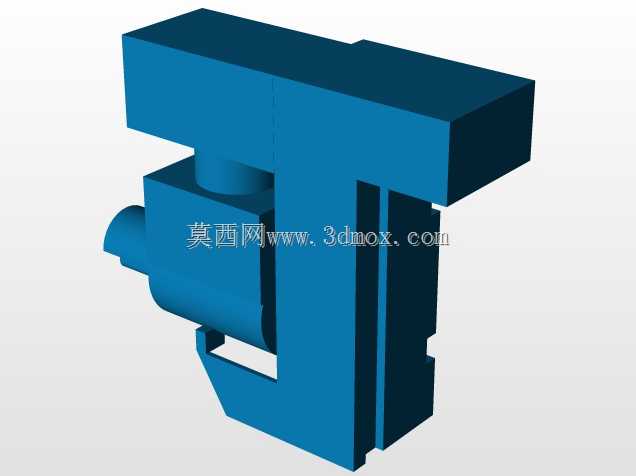

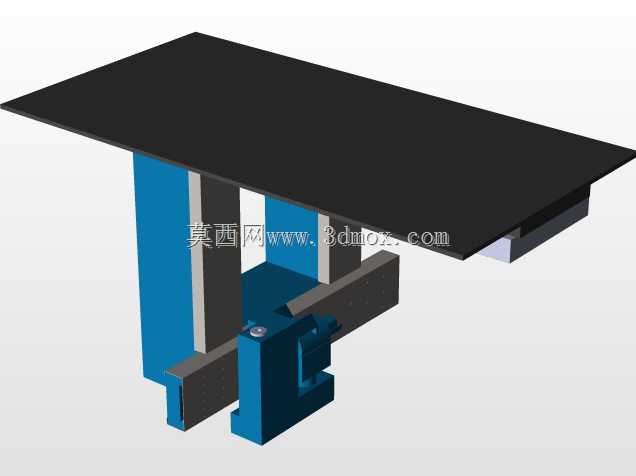

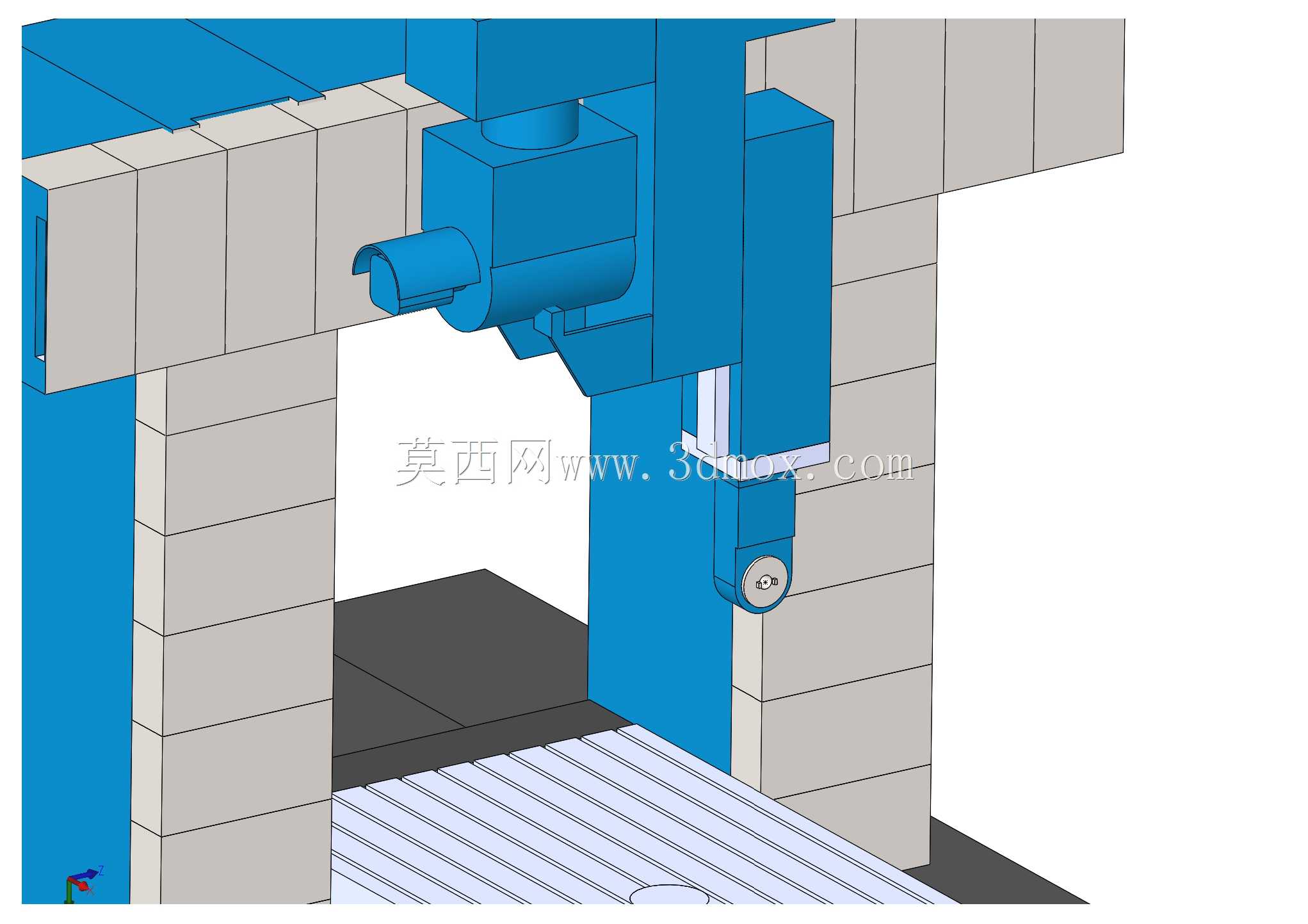

　　滑枕前端搭载的双主轴头配置，一个是卧式镗铣主轴，可完成大型工件侧面的深孔镗削、端面铣削工序，另一个是立式铣削主轴，可完成工件顶面的平面铣、钻孔、攻丝以及复杂型腔的铣削加工，双主轴的配置省去了大型工件二次装夹找正的时间，对于单件重量可达数十吨的重型工件来说，单次装夹完成多面加工能大幅降低吊装转运的安全风险与辅助工时。工作台采用带T型槽的矩形铸铁平台，台面的平行度、平面度公差按照精密级机床标准做设计预留，工作台可沿底座导轨做Y向进给运动，底座采用整体式箱型铸件结构，内部布置交错的加强筋，承载工作台与重型工件的总重量时，底座的变形量控制在微米级，避免因基础变形导致的加工精度超差。设计过程中，各运动轴的导轨安装面都预留了刮研余量，

　　方便装配阶段通过刮研调整导轨的直线度、平行度，保证各轴运动的几何精度；横梁与立柱的连接面采用定位销+高强度螺栓的锁紧结构，避免长期满负荷切削下连接位置出现松动偏移。安装边界方面，设备整体占地宽度适配常规重型机加工车间的柱距要求，底座安装时需要提前做预埋地脚螺栓的二次灌浆层，灌浆层的厚度、混凝土标号都要匹配设备总重与切削时的动态载荷，避免设备运行时出现基础共振；设备顶部预留了吊装孔位，方便车间天车进行整机部件的吊装就位，两侧立柱外侧预留了检修平台的安装位置，方便后期维护人员对横梁导轨、滑枕传动部件做定期润滑与检修。从实际加工适配性来看，这套结构可以覆盖从大型铸铁机架、焊接结构件到合金钢锻件的粗加工、半精加工与精加工工序，

　　主轴的扭矩参数匹配重型切削的需求，大进给量切削时也能保持足够的切削稳定性，不会出现闷车、让刀的问题；滑枕的伸出长度做了刚性优化，即使伸出到最大行程位置，滑枕的下垂量也控制在允许公差范围内，保证深腔加工时的尺寸精度。在三维建模过程中，各运动部件的行程限位位置都做了明确的结构干涉检查，模拟X、Y、Z轴全行程运动时，滑枕、主轴头与工作台、工件夹具之间不会出现碰撞干涉，同时传动部件的安装空间、润滑管路的排布空间都做了预留，避免后期装配时出现部件干涉无法安装的问题。
