赫姆勒C600立式数控加工中心结构三维建模

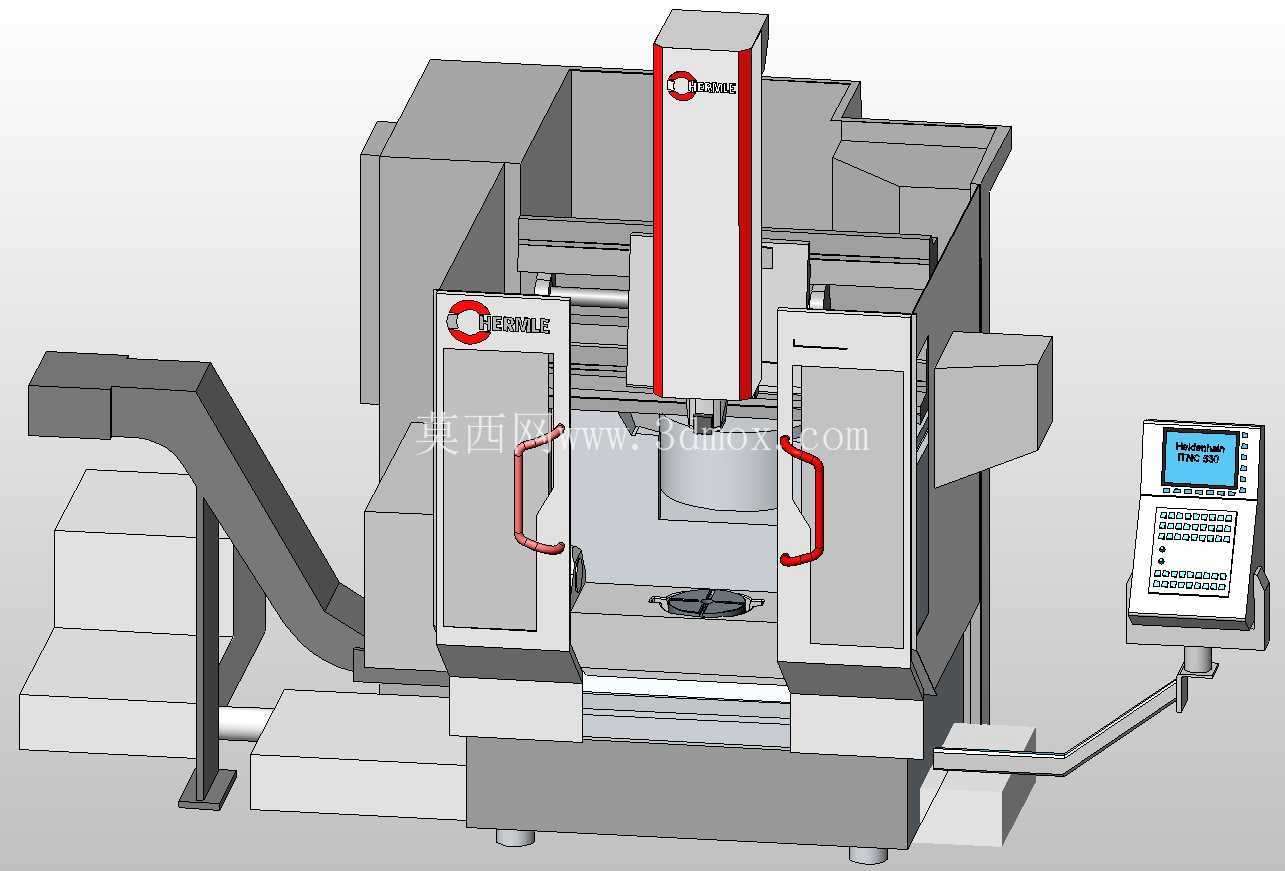

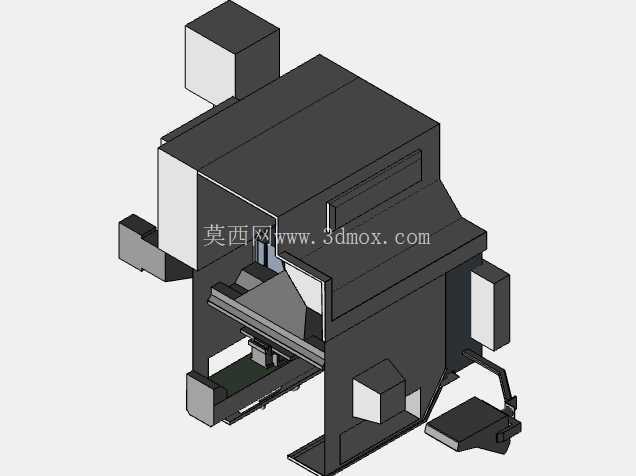

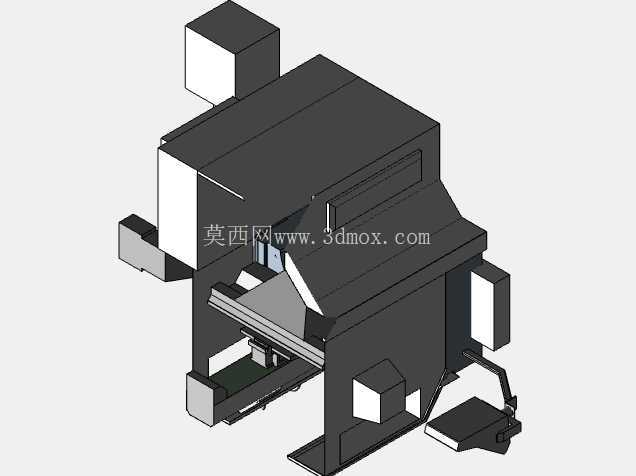

　　这款立式数控加工设备的三维结构还原，完全围绕精密模具、中小型复杂结构件的加工场景搭建，日常可覆盖铝合金、结构钢、硬质合金等多种材质的铣削、钻削、镗削工序，在精密零部件加工车间、模具制造工段、小批量定制化零件生产场景中都能适配对应工位需求。从结构设计逻辑来看，整机采用对称式立柱布局，主轴箱沿立柱导轨做垂直方向进给，这种布局能最大程度抵消主轴高速运行时的振动偏移，保证切削过程中的刚性传递，两侧带观察窗的防护门采用内凹式拉手设计，既避免操作人员上下料时的磕碰，也能在加工过程中完全封闭切削区域，阻挡切削液飞溅与切屑飞出，左侧集成的排屑机采用斜置输送结构，可将加工产生的金属切屑持续导出至设备外侧的集屑区域，无需人工频繁清理加工舱内的积屑，右侧悬挂式操作面板可多角度旋转调整，操作人员能在上下料、对刀、程序调试时找到最舒适的观察与操作角度，不用局限在固定操作位。

　　设计过程中优先考虑了安装边界的适配性，整机底座采用加厚铸铁结构的三维建模还原，预留了地脚螺栓的安装孔位，安装时不需要额外制作过高的设备基座，只要车间地面平整度满足工业设备安装标准即可完成固定，设备后侧预留了切削液管路、电气线缆的排布空间，外接配套的冷却系统、电气柜时不会出现管线干涉防护门开合、排屑机运行的问题。主轴单元采用高刚性直连结构建模，可适配不同规格的刀柄装夹，能满足从粗加工大切削量去除材料到精加工微米级精度控制的全工序需求，工作台区域的T型槽结构完全按照实际机床的装夹标准还原，可适配通用平口钳、专用夹具、多工位组合夹具的安装，不用额外修改工作台的安装接口。

　　防护结构的建模细节完全贴合实际设备的安全设计要求，顶部的主轴防护套可随主轴上下移动同步伸缩，避免切削液与切屑进入主轴导轨的配合面，两侧防护门的滑动导轨采用隐藏式设计，不会堆积切屑导致门体开合卡滞，操作面板上的按键布局、显示屏位置都按照人机工程学逻辑还原，操作人员站立操作时视线刚好与显示屏平齐，手部操作按键时不需要过度抬臂或弯腰。从车间布局适配角度来看，这款设备的三维模型可直接用于生产线的排布仿真，能提前验证设备之间的操作空间预留、物料流转通道宽度、排屑路径与车间物流通道是否冲突，也能用于新操作人员的设备结构培训，通过拆解模型可直观展示主轴传动结构、防护门联动逻辑、排屑机运行路径，帮助操作人员快速熟悉设备各部分的功能与操作注意事项。

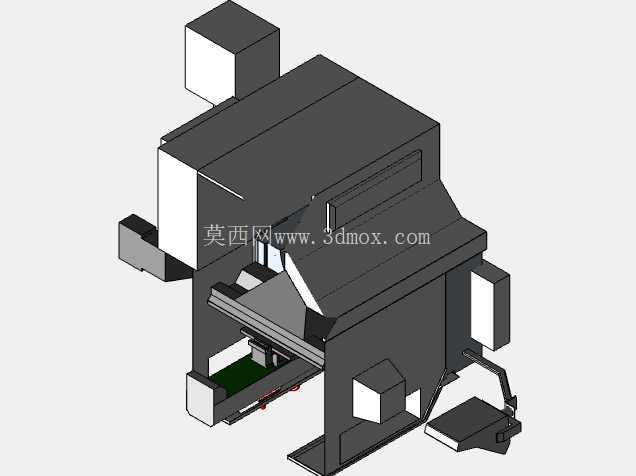

　　建模过程中对各运动部件的行程边界做了精准还原，X/Y/Z三轴的运动极限位置都按照实际设备参数设置，可用于加工前的干涉仿真验证，提前预判夹具、工件与主轴、防护结构之间的碰撞风险，减少实际加工中的试切成本。
