落地式数控镗铣床设备结构三维设计

　　这款落地式数控镗铣床的三维结构设计，完全围绕重型机械加工车间的实际生产场景搭建，区别于中小型立式加工中心的紧凑布局，该设备采用固定立柱搭配纵向移动工作台的结构形式，主要面向大型箱体类、机架类零件的镗孔、铣削、钻铰、攻丝等多工序复合加工需求，在风电主机架、重型减速机箱体、工程机械结构件、船舶柴油机部件的加工场景中，这类设备是核心加工载体，可在一次装夹下完成零件多个面的特征加工，大幅降低重型零件多次吊装装夹带来的定位误差与辅助工时损耗。

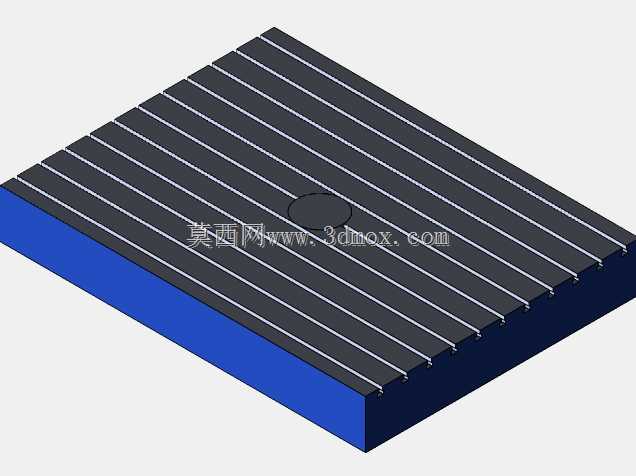

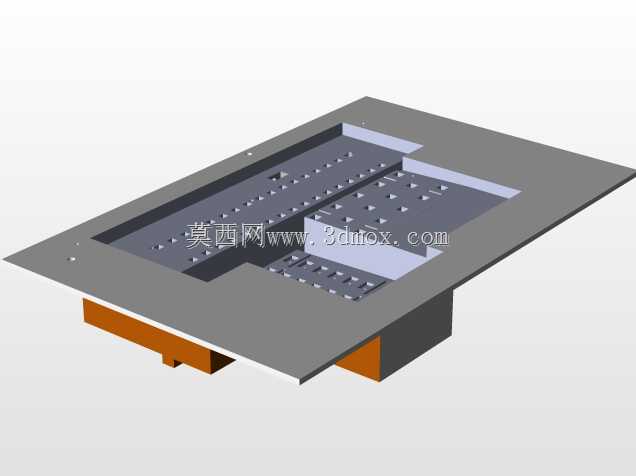

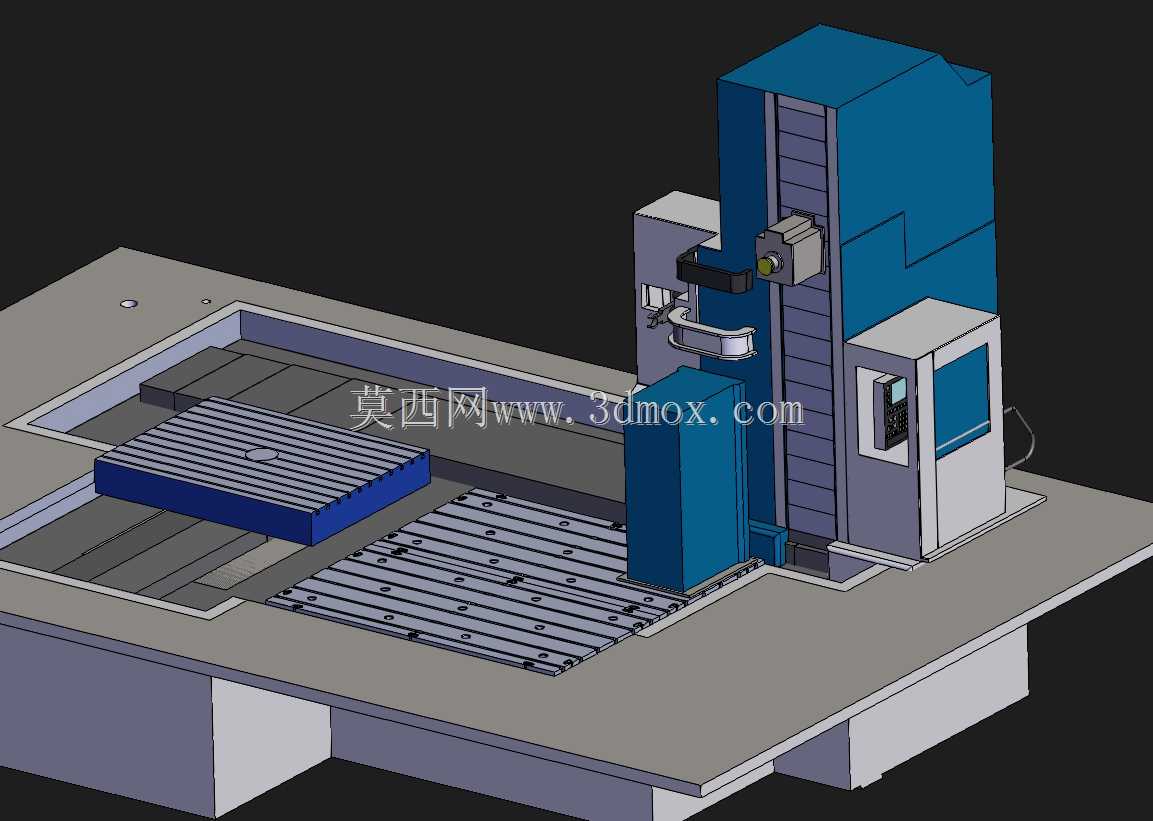

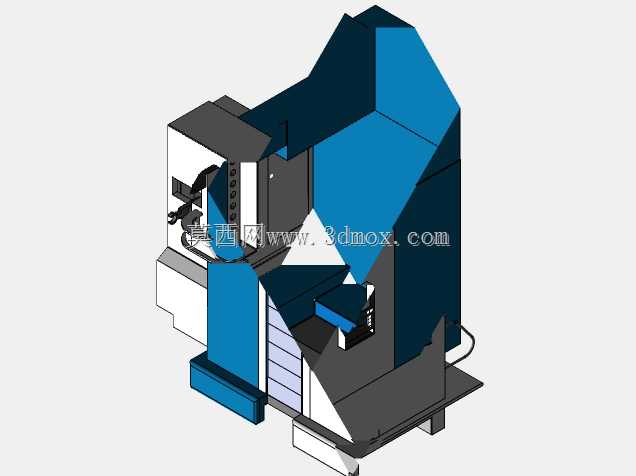

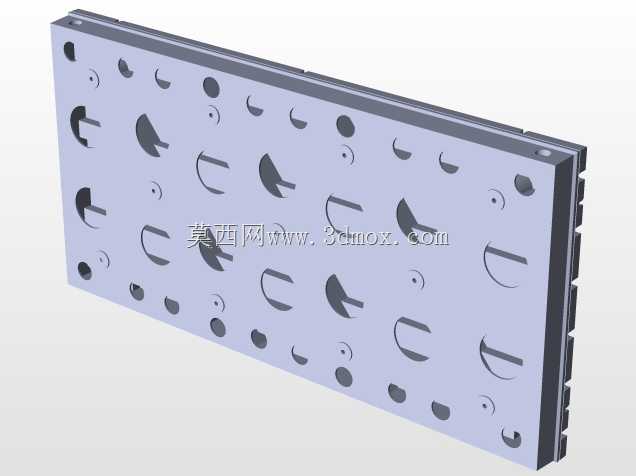

　　从结构布局来看，该模型完整还原了设备的安装边界与各运动轴的行程逻辑：床身采用整体铸铁落地式结构，底部预留了二次灌浆的安装基面结构，安装时需要提前在车间地面浇筑符合承重要求的混凝土地基，通过地脚螺栓完成床身水平校准，保证长期重载切削下的结构稳定性。工作台采用多组直线导轨副承载，沿床身做X向长行程移动，台面上预留了标准T型槽阵列，用于装夹重型工件的夹具定位，T型槽的间距、宽度参数均匹配行业通用重型夹具的安装尺寸，可适配不同规格的组合夹具、专用工装的装夹需求，工作台的承载能力按照大吨位重型零件设计，导轨副采用重载滚柱导轨搭配滚珠丝杠传动，保证低速移动的平稳性与重载下的传动精度。

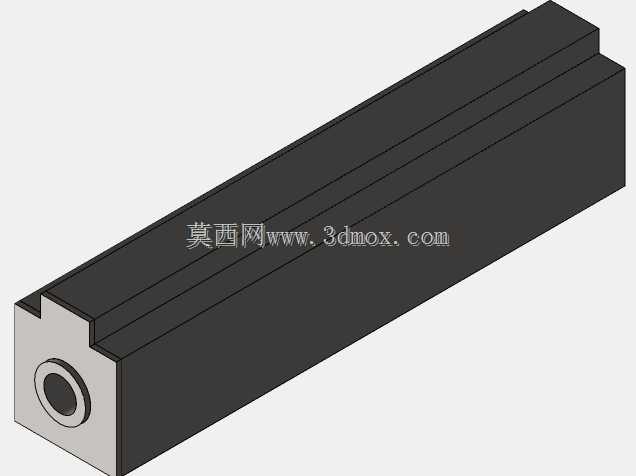

　　立柱部分采用高刚性的箱型筋板结构，沿床身侧面的导轨做Y向横向移动，主轴箱沿立柱导轨做Z向垂直进给，主轴单元采用镗铣专用主轴结构，具备足够的主轴扭矩与转速范围，可适配粗加工时的大切深重切削，也能满足精加工时的高精度切削需求。主轴端预留了标准刀具接口，可适配不同类型的镗刀、铣刀、钻头等切削刀具，配合自动换刀结构可实现多工序连续加工。设备侧面集成了操作站与电气柜的安装结构，操作站的位置符合人机工程学设计，操作人员在装夹工件、对刀、调试程序时可便捷操作设备，电气柜的布局预留了走线槽与元器件安装空间，兼顾电气系统的散热与防护需求。

　　设计过程中重点考量了各运动部件的干涉校验：在全行程范围内，主轴箱、立柱、工作台之间无运动干涉，同时预留了工件装夹的安全空间，避免加工过程中刀具、主轴与工件、夹具发生碰撞。设备的外围防护结构采用分段式设计，既可以阻挡切削过程中飞溅的切屑与切削液，也预留了维护门位置，方便日常对导轨、丝杠的润滑维护与易损件更换。切削液系统的回流槽沿床身与工作台周边布置，可将切削液统一回流至集屑箱，配合排屑装置完成切屑的自动排出，适配大批量连续加工的生产需求。

　　从建模逻辑来看，该模型按照实际设备的装配层级搭建，从基础大件到标准件、外购件的层级关系清晰，各运动副的配合关系完全还原实际设备的装配约束，可用于设备布局仿真、加工过程干涉检查、新机型结构优化参考，也可作为机加工车间数字化布局、设备教学演示的三维载体，帮助设计人员直观理解落地式镗铣床的结构组成与运动逻辑，在进行车间产线规划时，可直接调用该模型确认设备的安装空间、操作维护空间预留是否合理，避免产线布局时出现空间不足、维护通道狭窄等实际问题。
