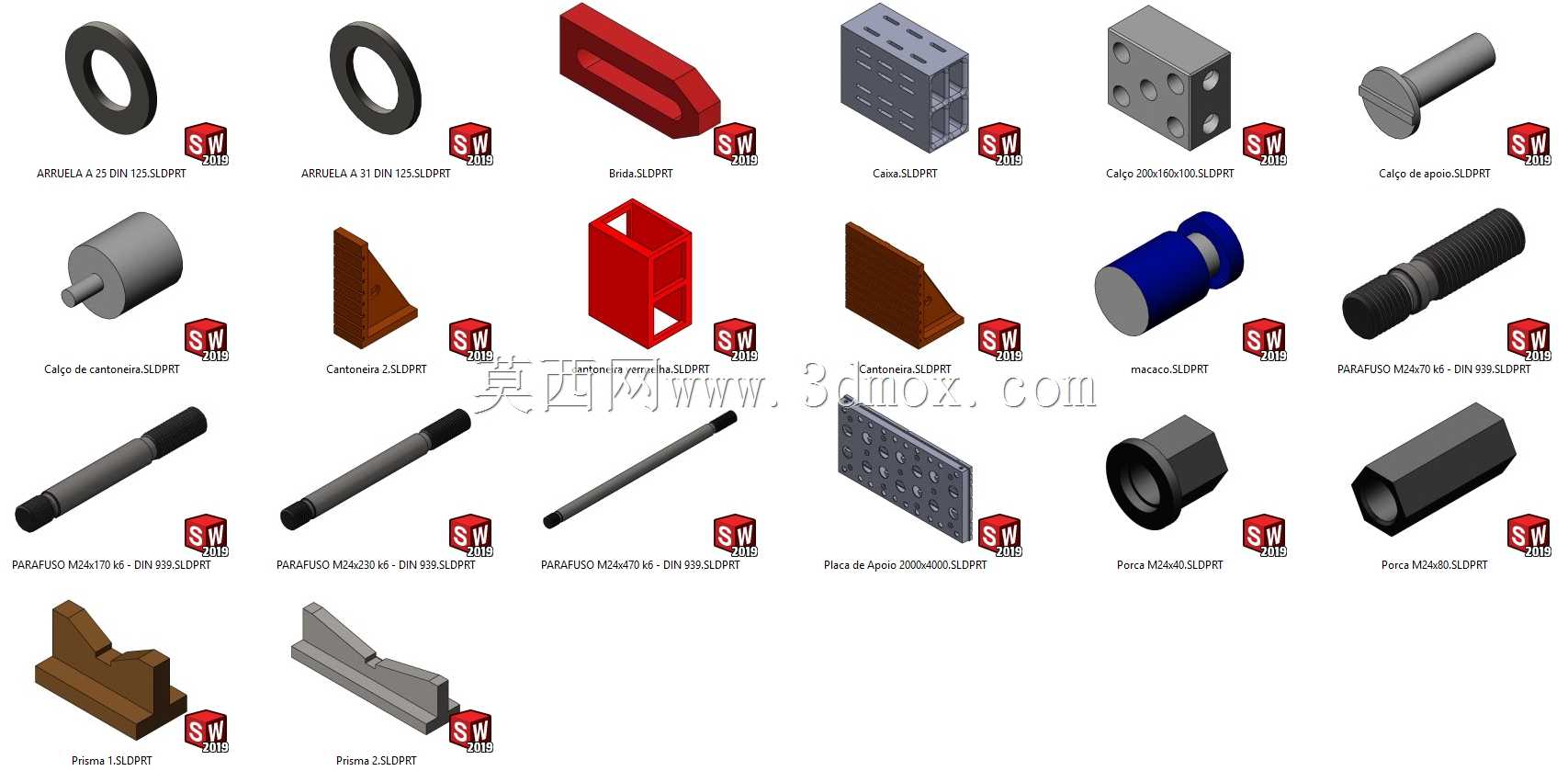

机械装配用标准紧固件及结构件合集

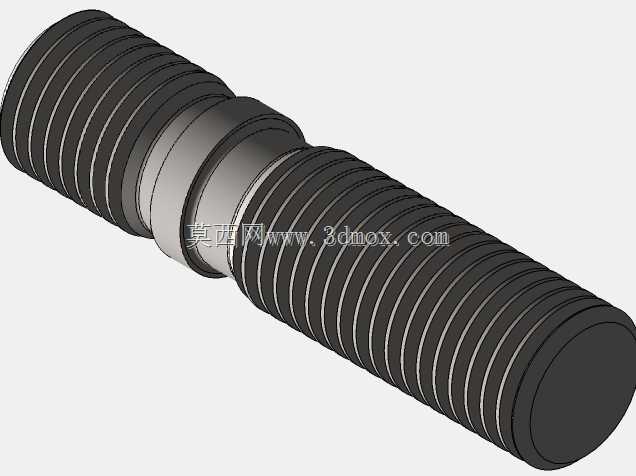

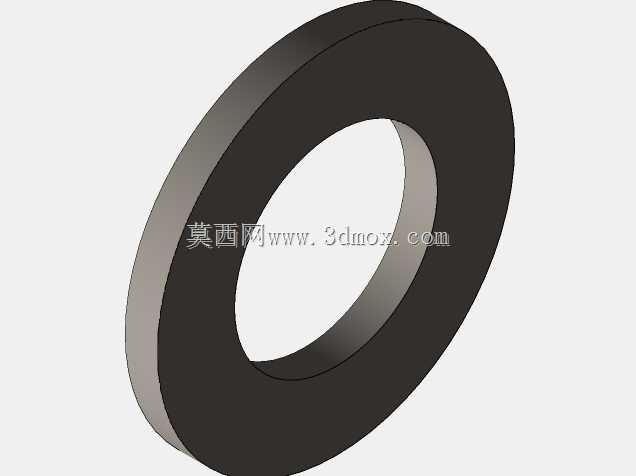

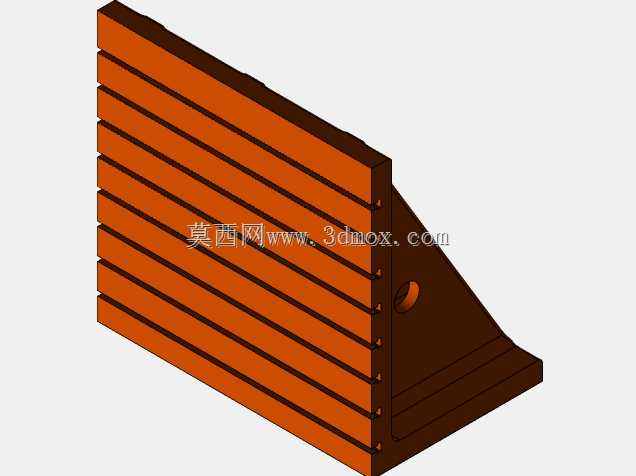

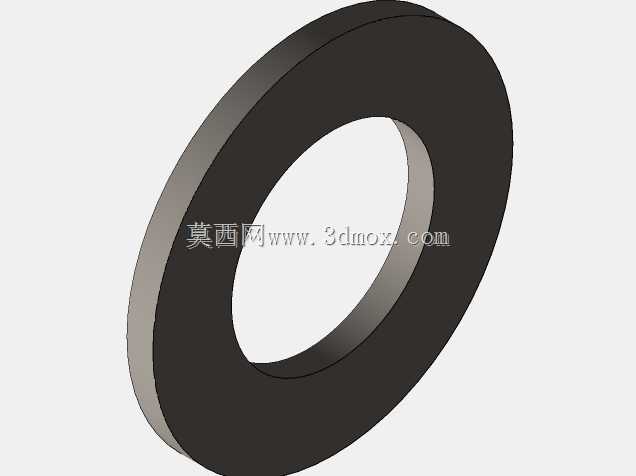

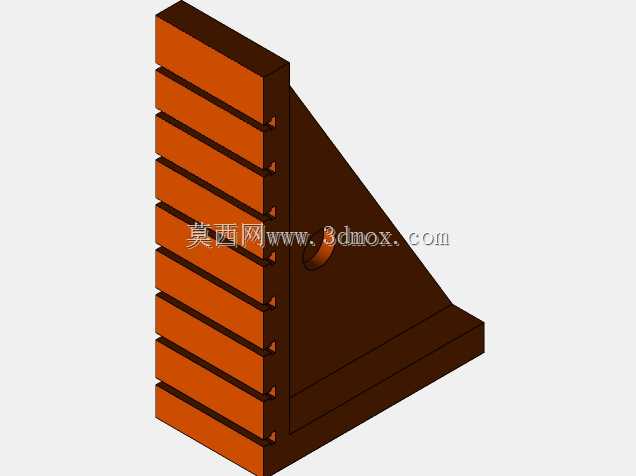

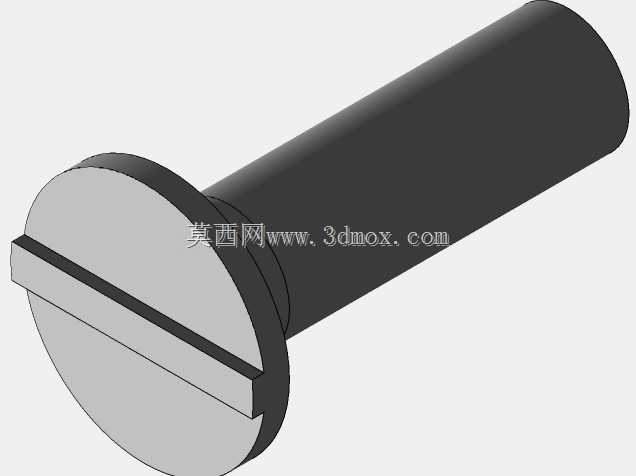

　　覆盖了从薄板固定到重载结构连接的不同需求，螺栓的头部尺寸、螺杆长度、螺纹段长度都按照常用的装配场景做了分段，短款螺钉适合覆盖件、防护板这类薄件的固定，螺纹段长度控制在10mm以内，避免螺杆过长穿透基材影响内部运动部件；长款螺栓适合框架类结构的贯穿连接，螺杆光杆段和螺纹段做了明确区分，光杆段和安装孔的间隙控制在0.1mm以内，装配时能起到定位销的辅助作用，减少框架拼接的错位量。角码类零件分为直角加强型和斜撑型两种，直角加强角码主要用于铝型材框架的直角拼接，背面做了定位凸台，能卡在铝型材的槽口内，安装时不需要额外做角度校准，直接拧紧紧固件就能保证90度的拼接精度，角码的壁厚做了3mm和5mm两种规格，3mm壁厚适合轻型防护架、这套三维结构件集合覆盖了小型机械装配场景下最常用的几类基础零件，从现场装配的实际需求出发，所有零件的安装边界都做了适配性调整，能直接嵌入多数轻型自动化设备、工装夹具的装配体系中，不需要额外做尺寸修正。先看平垫类零件，这类零件主要用于螺栓连接副的应力分散，在薄板件连接、铝型材框架搭建场景中，平垫能避免螺栓头部压伤基材表面，同时增大接触面积降低连接松动概率，这套模型里的平垫做了内外径的公差预留，内孔比对应螺栓公称直径大0.2mm，外径按照螺栓公称直径的2.2倍设定，厚度匹配常用的冲压平垫标准，安装时不需要额外调整孔位，直接和对应规格的螺栓、螺母配合即可。再看不同规格的螺栓类零件，从短款的盘头螺钉到长款的外六角螺栓，

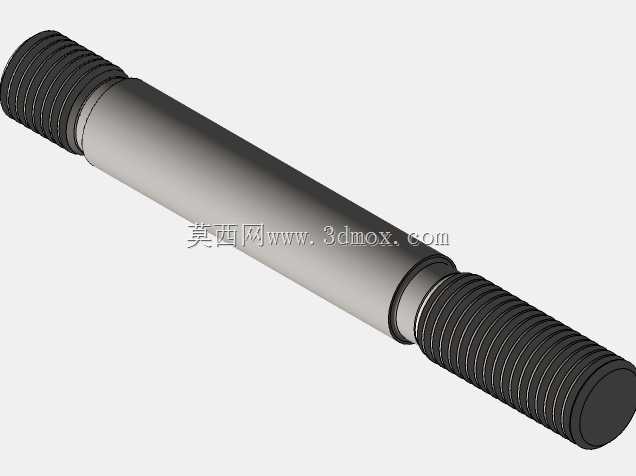

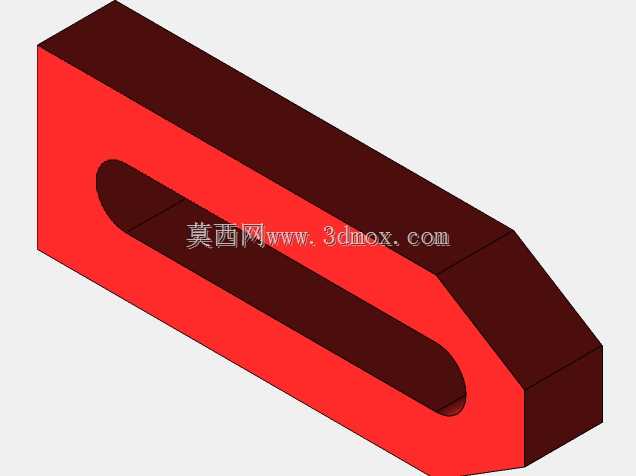

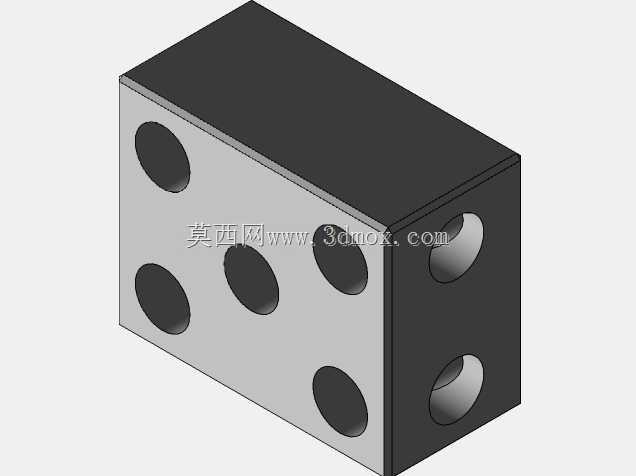

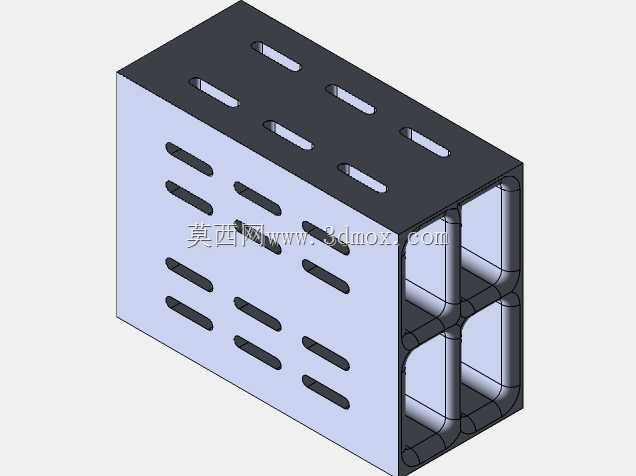

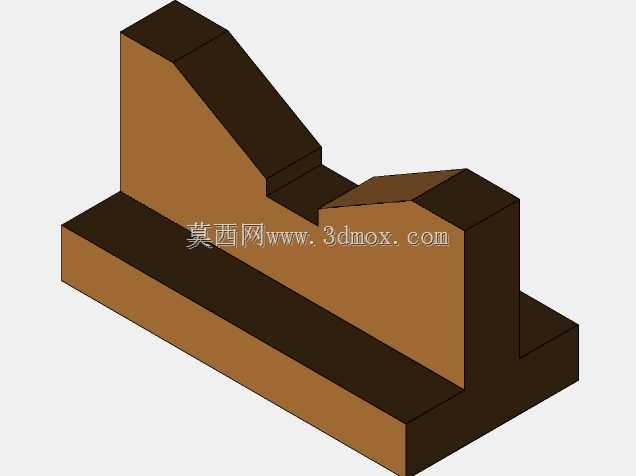

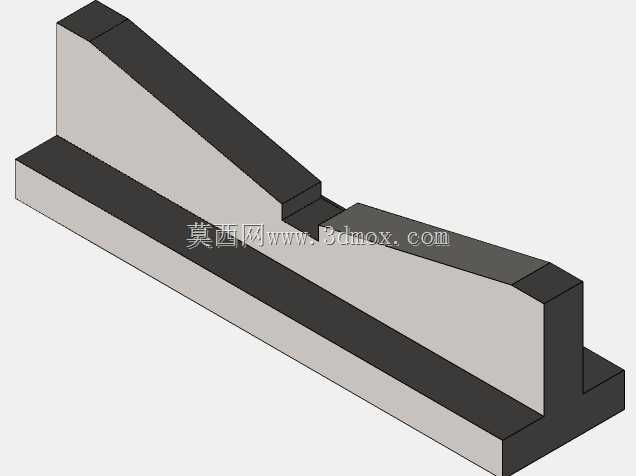

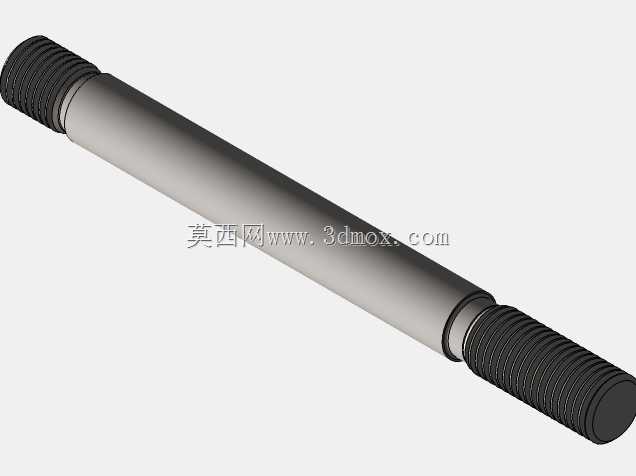

　　物料架的搭建，5mm壁厚适合承载稍大的设备支架、工作台框架拼接；斜撑型角码用于框架的斜向加强，安装角度按照45度设定，两端的安装孔位做了长圆孔设计，装配时能微调安装位置，抵消框架加工时的尺寸误差，避免出现孔位对不上的装配问题。还有几类块状结构件，包括带多孔的安装块、导向轴支座类零件，多孔安装块主要用于传感器、小型气动元件的安装固定，块体上的孔位按照常用传感器的安装孔距做了预留，既有螺纹孔也有光孔，能适配不同安装方式的小型元件，块体的外形做了倒角处理，避免安装时划伤操作人员，同时减少和周边零件的干涉；导向轴类零件分为光轴和带台阶的定位销，光轴主要用于直线运动的导向，表面粗糙度按照装配要求做了预留，和直线轴承配合时能保证运动顺畅，

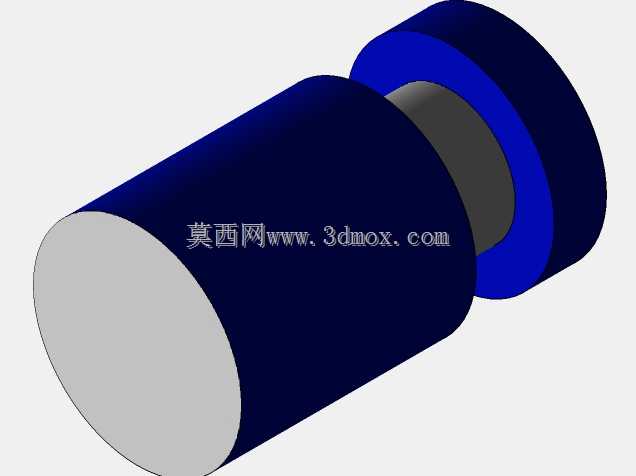

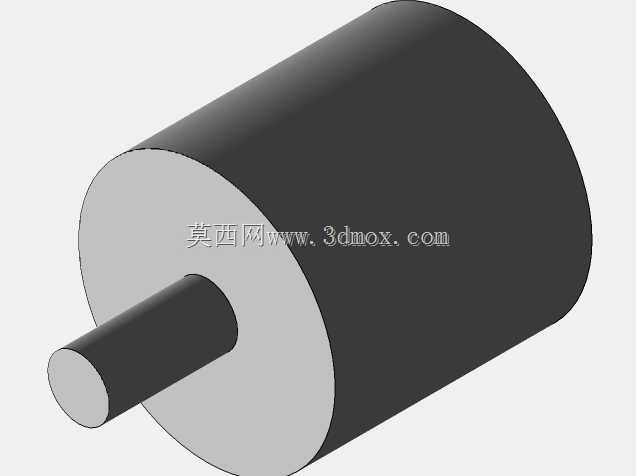

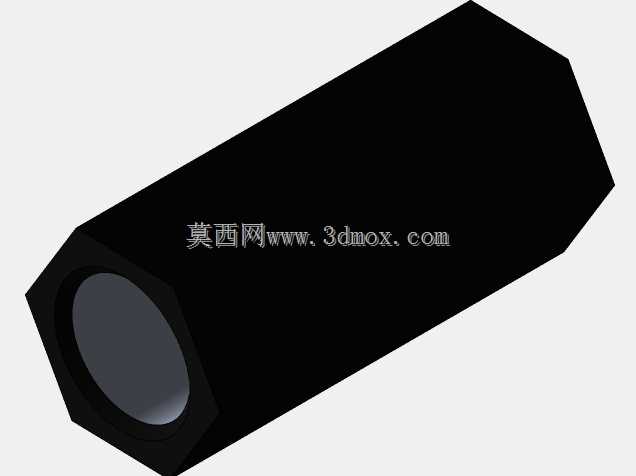

　　定位销用于两个零件的精准定位，销子的头部做了倒角，方便插入销孔，尾部做了拔销螺纹孔，后期设备维护拆卸时能方便拔出销子，不会因为销子和孔配合过紧无法拆卸。还有几类缓冲类、套筒类零件，缓冲套筒用于运动部件的行程末端缓冲，外部的橡胶层和内部的金属衬套做了装配贴合，金属衬套和安装轴配合，橡胶层吸收冲击能量，能降低设备运行时的碰撞噪音，同时减少运动部件的冲击损伤；套筒类零件用于轴类零件的连接和间隔，内孔和轴的配合公差按照间隙配合设定，方便装配时快速套入，外径和相邻零件的孔位匹配，能保证轴系零件的同轴度。所有零件在建模时都做了装配干涉检查，单个零件的外形尺寸都控制在常用装配空间范围内，不会出现零件尺寸过大无法装入常规安装位的问题，

　　安装孔的位置都和常用的工业铝型材槽距、板材安装孔距匹配，设计时不需要重新绘制孔位，直接调用就能完成装配，能大幅缩短小型设备、工装夹具的设计周期，减少基础零件建模的重复工作量。在实际车间装配场景中，这类标准结构件的调用频率非常高，以往设计人员每次做新项目都要重新绘制这类基础零件，不仅浪费时间，还容易出现尺寸不统一、公差设定不合理导致的装配问题，这套集合里的零件都经过实际装配验证，所有配合尺寸都符合现场装配的公差要求，不管是做设备改造、新工装设计还是小型自动化设备的搭建，都能直接适配，不需要额外做尺寸调整。比如在做小型物料分拣设备的框架搭建时，用这套里的角码和螺栓、平垫配合，能快速完成框架的拼接，定位精度能控制在0.3mm以内，满足后续导轨、输送机构的安装要求；在做工装夹具的定位结构时，用里面的定位销和安装块配合，能快速完成工件定位面的搭建，定位重复精度能满足常规机加工工装的要求；在做设备防护门的安装时，用里面的轴销和套筒配合，能直接作为防护门的铰链轴，转动顺畅没有卡滞，不需要额外采购标准铰链。
