KTM250四冲程摩托车活塞结构设计

　　在中小排量越野摩托车的动力系统迭代中，活塞作为内燃机燃烧室核心往复部件，直接决定了动力输出的响应速度、高转工况的可靠性以及整机的燃油经济性，本次针对KTM250四冲程机型开发的活塞结构，完全依托实车拆机后的卡尺测绘数据完成建模，所有尺寸边界均匹配原厂缸体、连杆、配气机构的安装公差要求，可直接用于维修替换件的结构验证、改装方案的性能模拟以及教学场景下的内燃机结构拆解演示。

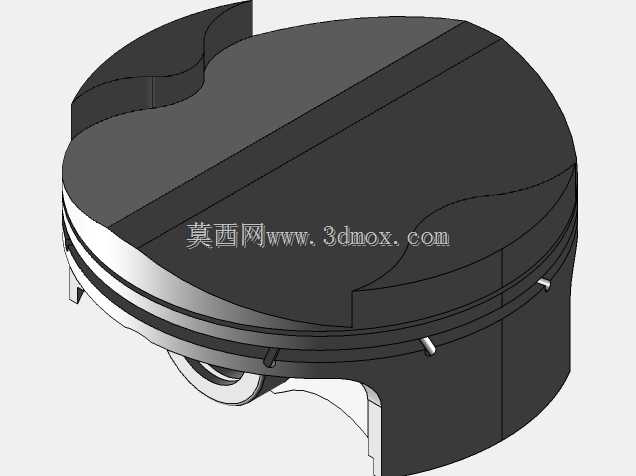

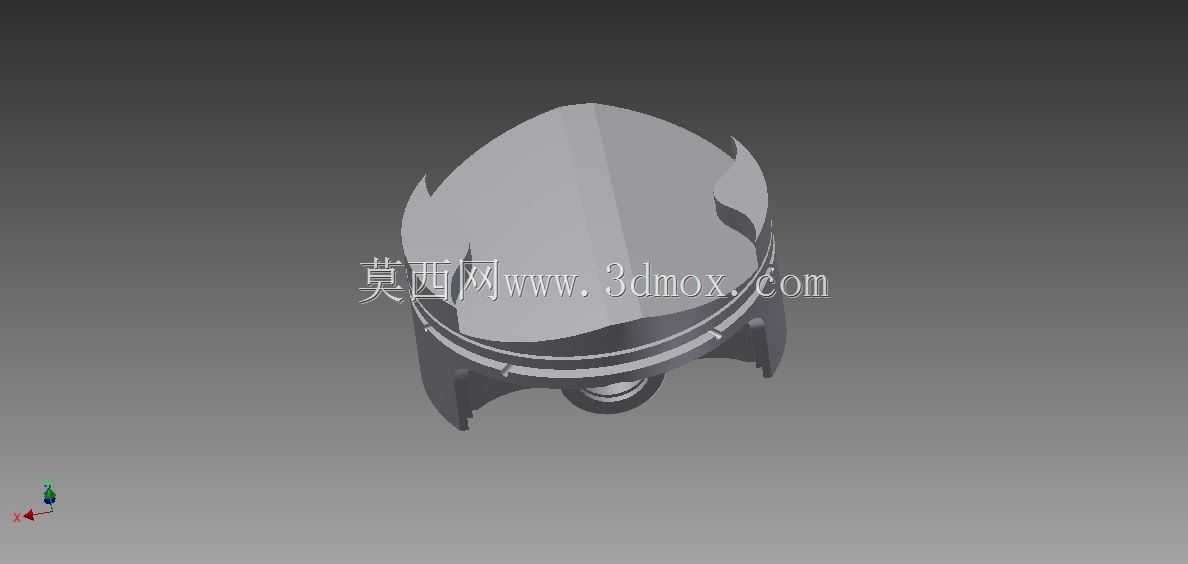

　　从实际应用场景来看，这款活塞适配的是单缸四冲程250cc排量的越野摩托车动力单元，这类机型普遍需要应对非铺装路面的高负荷冲击、连续高转爬坡的热负荷累积，以及频繁加减油门带来的交变载荷冲击，因此在结构设计阶段，首先要保证活塞头部的燃烧室凹坑轮廓与原厂缸盖的压缩比完全匹配，测绘过程中针对凹坑的深度、边缘过渡圆角、气门避让坑的位置与深度都做了多点测量校准，避免装配后出现气门碰撞活塞顶的故障，同时保证压缩比与原厂设计值偏差控制在0.2以内，不会因为压缩比异常导致爆震、动力下降等问题。

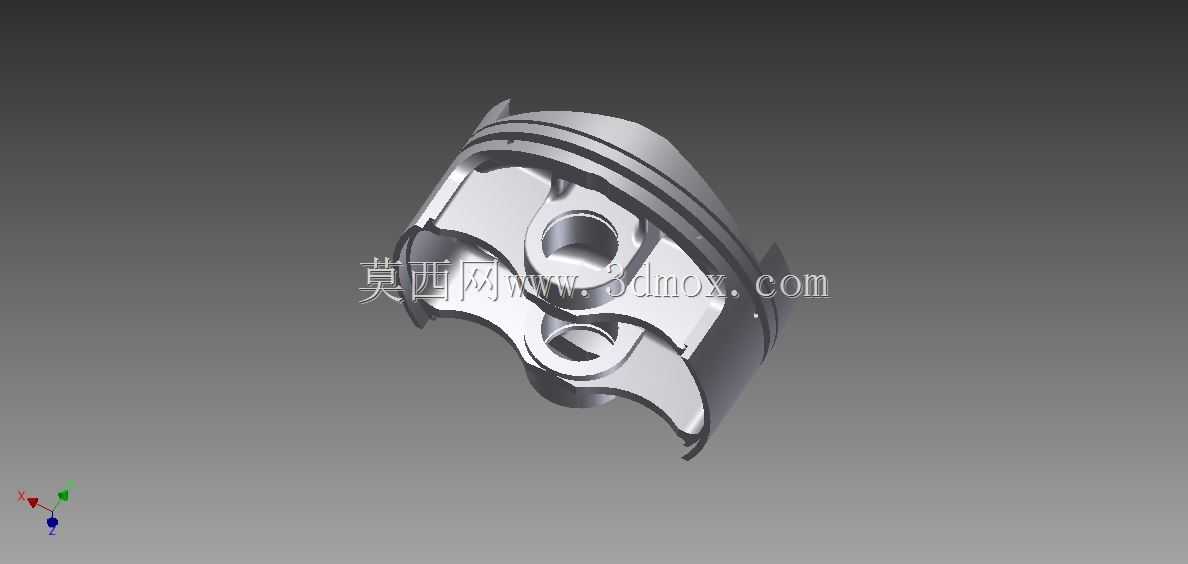

　　活塞的环槽结构是设计中的核心细节，三道环槽的宽度、深度以及侧隙都严格按照原厂活塞环的尺寸参数匹配，其中第一道气环槽距离活塞顶面的高度经过反复核对，这个尺寸直接影响活塞头部的热传导路径，距离过近会导致环槽温度过高引发活塞环卡滞，距离过远则会增加燃烧室余隙容积降低燃烧效率，建模过程中针对环槽的上下端面平面度、槽底的圆角过渡都做了结构优化，减少应力集中点，避免高负荷下环槽位置出现疲劳裂纹。活塞销孔的位置与直径尺寸完全匹配原厂活塞销与连杆小头的配合公差，销孔两侧的卡环槽深度与宽度经过校准，保证卡环装配后不会出现松脱位移，同时销孔内部的润滑油道预留位置与原厂油路完全对齐，保证高转工况下活塞销与连杆小头的润滑充分，避免出现干磨拉缸的故障。

　　活塞裙部的型线设计参考了原厂活塞的热膨胀特性，因为铝合金活塞在工作状态下的热膨胀量远大于铸铁缸套，因此裙部的冷态尺寸设计为微椭圆结构，长轴垂直于活塞销方向，短轴沿活塞销方向，这样在发动机达到工作温度后，裙部膨胀为正圆，既能保证与缸壁的贴合间隙均匀，减少敲缸异响，又能避免热态下裙部膨胀过大导致的拉缸问题。裙部表面的润滑油膜附着区域做了对应的结构预留，裙部下端的避让缺口位置匹配曲轴连杆的运动轨迹，避免活塞运行到下止点时裙部与曲轴平衡块发生运动干涉。

　　从安装边界来看，这款活塞的总高度、压缩高度（活塞销中心到顶面的距离）都与原厂部件完全一致，装配时不需要调整连杆长度、缸垫厚度等周边参数，可直接与原厂的活塞环、活塞销、卡环等配件匹配安装。活塞顶部的箭头标记方向与原厂安装标识对齐，保证装配时活塞的朝向正确，避免因为进排气侧避让坑位置错位导致的配气干涉问题。在实际维修场景中，这款三维模型可用于改装前的结构校验，比如针对高转改装需求调整活塞重量、优化活塞顶形状时，可基于这个基础模型做参数调整，模拟不同压缩比、不同重量下的动平衡变化，减少实物试错的成本；在职业院校的内燃机教学场景中，这个模型可用于拆解演示活塞的结构组成、各部分的功能作用，帮助学员理解四冲程发动机的往复运动原理、活塞与周边部件的配合关系。

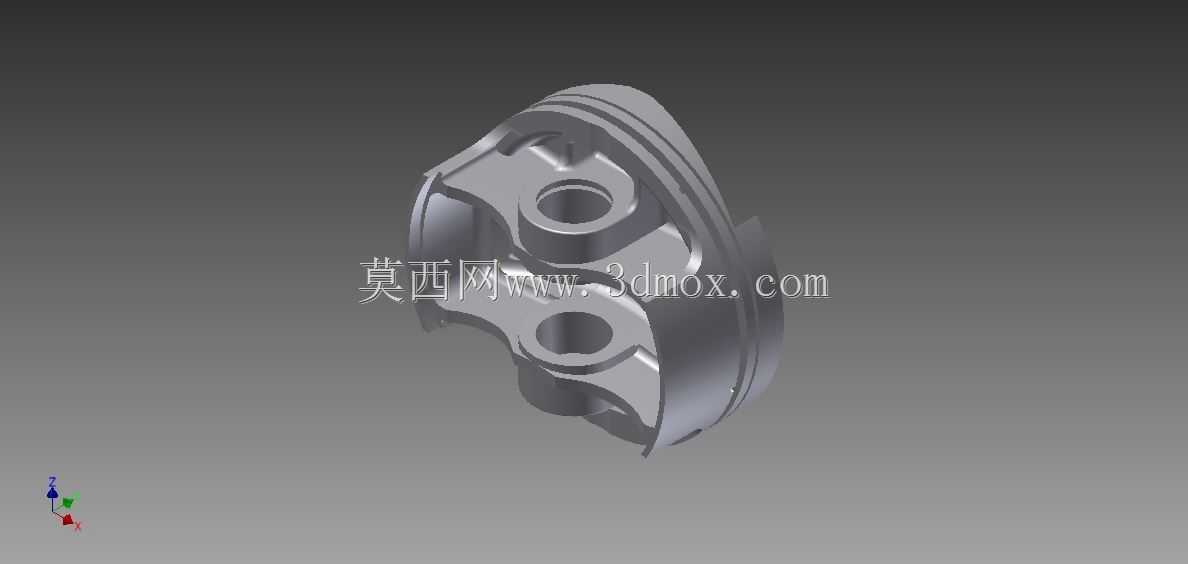

　　设计过程中没有盲目照搬通用活塞的结构参数，所有尺寸均来自实车的逐点测绘，针对越野摩托车高负荷、高转速的使用场景，在活塞的壁厚过渡位置做了均匀化处理，既保证整体结构强度满足高负荷冲击要求，又尽可能控制活塞的整体重量，减少往复运动惯量，提升油门响应速度。活塞内部的加强筋位置与原厂结构一致，连接活塞销座与活塞顶部的筋条可有效分散燃烧爆发压力带来的载荷，避免活塞顶在高爆发压力下出现变形开裂。针对长期使用后的热变形问题，建模时也考虑了不同温度场下的尺寸变化趋势，所有配合面的公差预留都参考了同排量机型的成熟设计经验，保证常温装配与高温工作状态下的配合间隙都处于合理区间。
