四旋翼带定位模块无人机结构设计

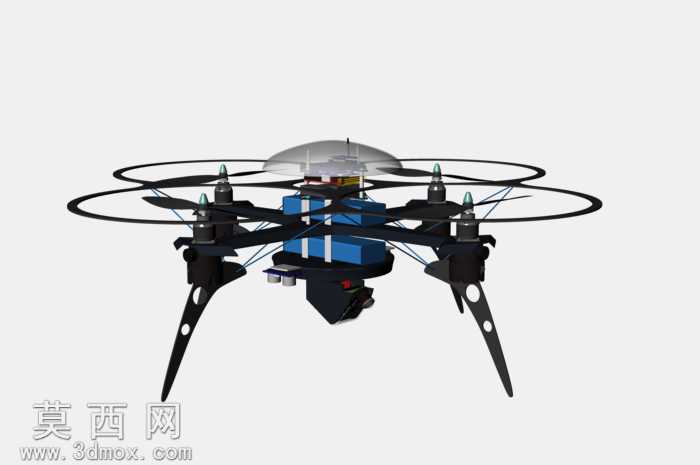

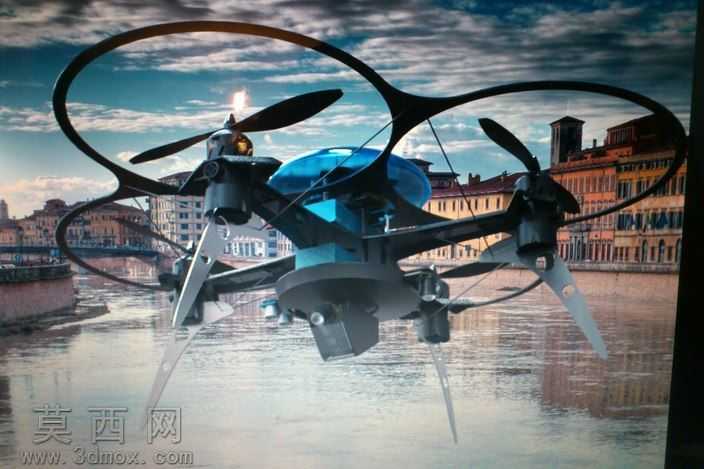

本作品为四旋翼无人机三维结构设计，建模过程中围绕飞行稳定性、载荷适配性与功能拓展性展开，首先完成整体机架的拓扑结构搭建：采用中心对称的X型机架布局，四条机臂从中心载荷舱向外延伸，末端预留电机安装位，机臂与中心舱的连接部位做了加强筋结构设计，既保证结构强度又尽可能降低整体自重，起落架采用下探式镂空支腿设计，支腿上开设减重孔，在降落冲击下可提供足够的支撑强度，同时避免遮挡下方传感器的探测视野。动力系统部分，精准还原了无刷电机、螺旋桨保护圈的装配关系，每个电机位与电调的走线槽在中心舱侧壁做了预留，布线路径沿机臂内侧排布，避免飞行过程中线路外露产生风阻。中心载荷舱采用分层式结构设计，上层预留飞控板、wifi xbee通讯模块的安装卡槽，中层固定电调组件，下层设置电池仓，可适配5000毫安时锂电池的安装尺寸，舱体前端预留GPS定位模块、声呐传感器的安装位，精准匹配AMP2.0定位模块、自动驾驶传感组件的装配公差，传感器安装位做了减震衬垫的预留结构，可降低飞行震动对传感精度的影响。材质渲染阶段，机架主体采用哑光碳纤维纹理材质，还原轻量化高强度的材质特性，电机外壳做金属磨砂质感处理，螺旋桨采用半透明哑光工程塑料材质，中心舱的电池部位做蓝色哑光塑料质感区分，起落架采用黑色高强度工程塑料材质，保护圈采用柔性半透明材质表现，整体渲染效果真实还原各部件的材质差异与装配关系。设计过程中充分考量了各组件的装配干涉问题，所有连接部位的安装孔位、卡扣结构都做了精准的尺寸匹配，既保证各功能模块可顺利安装固定，又预留了足够的散热间隙，避免电调、电池工作时热量堆积，整体结构紧凑合理，在保证飞行所需结构强度的前提下最大化压缩无效自重，可直接用于无人机原型制作的结构参考，也可作为飞控算法测试的虚拟载体，适配自动飞行、定高定点等功能的结构验证需求。
