川崎Z750摩托车排气系统三维设计

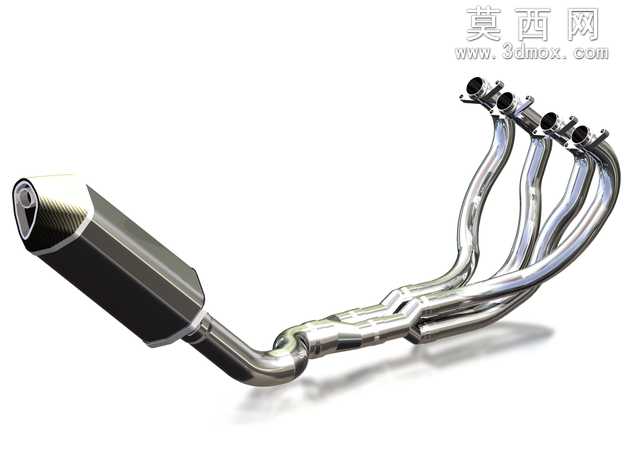

本作品为川崎Z750摩托车配套排气系统的三维建模设计成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先针对直列四缸发动机的排气输出特性，完成四根等长排气歧管的路径规划，每根歧管从对应气缸排气口出发，经过合理的弯曲弧度设计逐步汇聚，在管路交汇位置做了平滑过渡的腔体处理，避免排气气流在交汇处形成紊流影响发动机排气效率，歧管的弯折角度、管径变化都严格参考实车排气的流体走向设定，保证管路内壁的顺滑度，减少排气阻力。中段连接管路采用变径设计，在兼顾结构强度的同时优化排气脉冲的传导效果，尾段消音器部分做了分层结构设计，外部为多边形切削造型的外壳，内部预留了消音腔、导流隔板的安装空间，尾端排气出口做了斜切收边处理，兼顾视觉质感与排气导出的顺畅度。材质渲染阶段，歧管与中段金属管路采用高抛光镀铬金属材质，调整材质的反射粗糙度、高光强度参数，还原金属电镀层亮面反光的细腻质感，表面添加了极细微的使用痕迹纹理，避免材质表现过于塑料化；尾段消音器外壳采用哑光黑耐高温金属材质，与亮面镀铬管路形成鲜明的视觉对比，消音器端部的金属装饰环做了拉丝金属质感处理，提升整体细节层次。建模过程中对所有管路的连接位置做了干涉检查，确保各段管路对接严丝合缝，安装固定位的卡扣、连接法兰结构都按照实车装配逻辑做了还原，既可以作为摩托车改装方案的效果展示载体，也可用于排气结构流体仿真分析的基础模型，整体结构比例精准，曲面过渡流畅，完整还原了高性能摩托车排气的机械质感与结构特征。
