两英寸法兰连接式止回检查阀结构设计

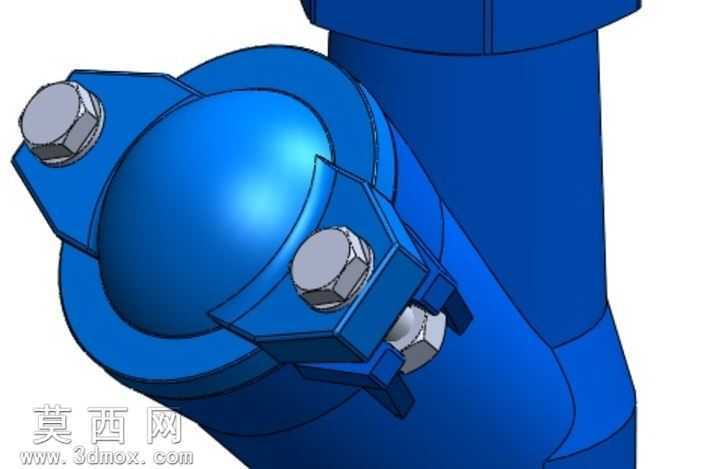

本作品为两英寸规格的止回型检查阀三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成阀门整体通径、连接尺寸、安装空间的参数标定，再拆分出阀帽、阀体、紧固件、密封腔体等独立子零件逐一建模，确保各零件装配后无干涉、尺寸匹配度符合管道安装的通用规范。材质渲染阶段，阀体与阀帽主体采用工业常用的铸钢材质表现，赋予高饱和度的蓝色金属漆质感，还原工业阀门出厂时的漆面效果；连接螺栓、螺母零件采用镀锌碳钢材质，调整金属粗糙度参数呈现哑光银灰色金属质感，与蓝色阀体形成清晰的视觉区分，便于观察装配结构；密封配合面做了细微的材质区分，通过轻微的光泽度差异暗示密封结构的位置，让模型展示时结构层次更清晰。结构设计上，该阀门采用法兰压盖式连接结构，阀帽通过三组周向均匀分布的外六角螺栓与阀体紧固，螺栓的排布角度经过计算，确保压紧力均匀分布在密封端面上，避免局部压力不足导致的介质泄漏；阀体内腔做了平滑的流道过渡设计，减少介质流经阀门时的阻力损失，止回结构的活动空间预留了足够的行程，保证阀瓣能够顺畅开启与闭合，同时在阀瓣与阀座的接触位置预留了密封件安装槽，可适配橡胶、四氟等不同材质的密封件，满足不同工况的使用需求。建模过程中对所有配合面做了公差适配的细节处理，螺栓与安装孔的间隙、法兰结合面的贴合度、阀瓣活动的间隙都按照机械设计的通用公差标准设定，模型可直接用于装配模拟、工况演示、工程出图等后续环节，整体结构紧凑，连接可靠，符合两英寸口径管道阀门的设计规范，能够直观展现这类止回检查阀的装配关系与结构特点。
