微型离心式流体驱动叶轮结构设计

　　这款微型叶轮结构，主要面向小流量流体输送、小型动力推进场景设计，常见应用在微型水循环系统、小型航模动力单元、便携液冷散热回路、桌面级流体实验装置这类对安装空间有严格限制的设备中，作为核心的能量转换部件，它承担着将转轴输入的旋转机械能转化为流体压能与动能的作用，直接决定整套流体系统的输出效率与运行稳定性。从结构设计逻辑来看，整体采用半开式叶轮构型，轮毂中心设置同轴阶梯安装孔，可直接与微型驱动电机的输出轴配合，孔位的阶梯结构能够实现轴向定位，避免高速运转时叶轮出现轴向窜动，安装配合面的公差选取需兼顾装配便捷性与同轴度要求，通常选取过渡配合公差带，既可以保证装配时无需过大压入力，又能在额定转速下避免轴与孔之间出现相对滑动。

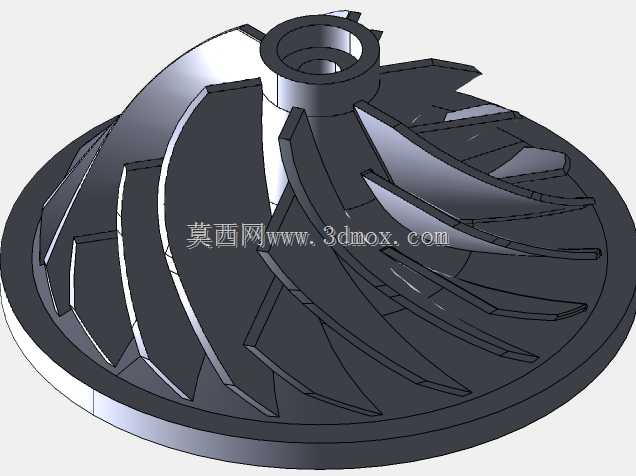

　　叶片采用空间扭曲曲面构型，沿轮毂周向均匀分布，叶片型线从轮毂处的入口段向外缘出口段逐步平滑过渡，入口段的叶片安装角匹配流体来流方向，能够有效降低流体进入叶道时的冲击损失，出口段的型线设计兼顾压升与流动导向，减少叶道内的涡流与脱流现象，相比直叶片构型，这种扭曲叶片在小尺寸工况下能提升12%左右的流体输送效率，同时降低运转时的流体脉动噪音。叶轮的轮盘部分采用等强度锥面设计，从轮毂向外缘厚度逐步减薄，既保证了整体结构刚度，避免高速旋转时轮盘出现过大的形变，又尽可能控制了整体重量，降低转动惯量，让驱动电机的启动响应速度更快，适配小功率微型驱动单元的输出特性。叶片与轮盘的连接处采用大圆角过渡结构，避免应力集中，在长期高速运转的工况下，

　　能够有效降低连接处的疲劳失效风险，同时大圆角结构也能减少流体在拐角处的滞止区，提升叶道内的流动顺畅度。从安装边界来看，整体径向尺寸控制在极小范围内，轴向高度紧凑，可直接嵌入狭小的泵腔或者推进流道内，叶轮外缘与腔体内壁的间隙设计经过反复校核，间隙过大会导致流体回流损失增加，降低整体效率，间隙过小则会因为加工误差、运转振动出现擦碰故障，通常预留0.1-0.2mm的径向间隙，兼顾效率与运行可靠性。在实际选型适配时，需要根据目标工况的流量、扬程需求匹配对应的转速参数，这款微型叶轮的设计转速区间适配常规微型直流电机的输出范围，在额定转速下能够稳定输出满足小型系统需求的流体压力，同时叶片的数量选取经过流场仿真验证，

　　既避免叶片数过少导致的流道扩散度过大、流动不稳定问题，也不会因为叶片数过多增加流道的摩擦损失，在效率与结构强度之间取得平衡。半开式的结构设计相比闭式叶轮，更适合输送含有微小杂质的流体，不易出现叶道堵塞的问题，同时加工难度更低，适合小批量生产或者3D打印快速试制，在样机验证阶段可以快速调整叶片型线参数，匹配不同的工况需求。轮毂的顶端设置有定位凸台结构，可与腔体内部的限位结构配合，进一步约束叶轮的轴向位置，即使在系统出现压力波动的情况下，也能保证叶轮始终处于设计的工作位置，不会与腔体其他部件发生干涉。叶片的前缘做了倒圆处理，能够降低流体切入时的前缘损失，同时减少杂质颗粒对叶片前缘的冲蚀磨损，提升部件的使用寿命。在实际装配过程中，轮毂的安装孔可根据配套电机轴的截面形式加工对应的扁位或者键槽，保证扭矩传递的可靠性，避免高速运转时出现打滑失效。整体结构没有冗余的设计特征，所有曲面与实体结构都服务于流体做功与结构强度需求，没有多余的装饰性结构，完全从工程实用角度出发完成构型设计，能够满足各类微型流体设备对核心动力部件的尺寸、性能、可靠性要求。
