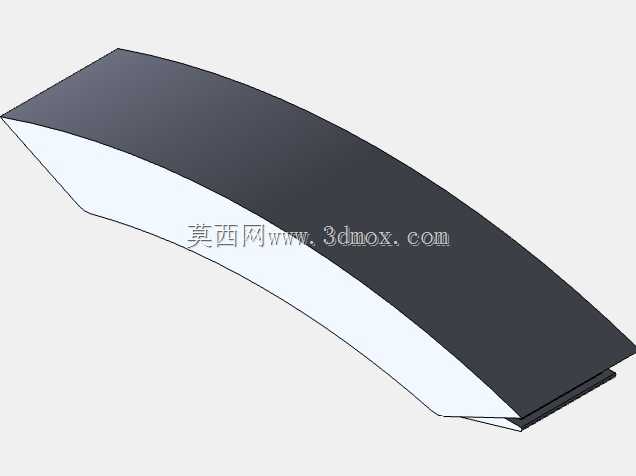

弧形曲面结构件外观与结构设计方案

　　在电力电子配套构件的设计实践中，这类弧形曲面结构件的设计往往需要兼顾安装适配性、外观协调性与结构可靠性，很多时候这类构件会作为电源类设备的外装防护或者导流结构使用，尤其是在对设备外观有一定要求的商用电源、配套供电模块场景下，曲面结构相比传统直角结构能更好地适配设备整体的流线型设计，同时减少边角磕碰带来的安全隐患。做这类结构设计的时候，首先要明确安装边界的约束条件，通常这类构件的安装基面是设备的顶面或者侧部安装位，底部预留的卡接槽位需要和设备本体的凸起定位筋完全匹配，卡接的过盈量需要控制在0.1-0.2mm之间，既保证安装后不会出现松脱异响，也不会因为过盈量过大导致装配时卡接结构断裂。

　　从外形尺寸来看，这类弧形构件的弧面曲率需要和配套设备的整体弧面保持连续，不能出现曲率突变导致的外观断差，弧面的厚度设计要兼顾强度和材料成本，通常采用薄壁结构设计，壁厚均匀控制在1.5-2mm之间，避免壁厚不均导致的注塑成型缩痕，尤其是弧面的大面区域，背面需要根据受力情况布置少量的加强筋，加强筋的厚度不能超过主壁厚的0.6倍，防止筋位对应的外表面出现缩印影响外观质量。实际应用场景中，这类构件除了基础的防护遮盖作用，部分场景下还会承担辅助导流的作用，比如在自然散热的电源设备上，弧形的顶面结构可以引导气流顺着弧面流向设备的散热格栅区域，提升散热气流的通过效率，相比平面结构能减少气流在顶面的紊流区域。设计思路上，首先要从安装基准面开始搭建建模基准，先确定底部安装位的定位尺寸，包括卡接脚的位置、安装间隙的预留值，再根据设备整体的外观轮廓搭建弧形曲面的控制线，曲面构建时要保证G1以上的连续度，避免曲面出现褶皱或者曲率拐点，曲面构建完成后进行实体加厚，之后再处理边缘的倒角结构，所有外露边缘都要做R0.5以上的圆角处理，避免锐边划伤装配人员或者终端用户。安装边界方面，需要考虑构件和相邻部件的间隙预留，尤其是和设备侧面的拼接缝隙，要控制在0.3mm以内，保证拼接后的外观一致性，同时要预留一定的装配公差补偿量，避免因为设备本体的成型误差导致构件无法装配。

　　另外这类结构的脱模角度也需要重点考虑，弧面区域的脱模方向要和开模方向保持一致，脱模斜度不小于1度，对于侧面的卡接结构，如果存在倒扣需要设计对应的滑块结构，保证模具生产时可以顺利脱模。在结构强度校核上，需要考虑日常使用中可能受到的按压载荷，比如用户在设备顶面放置轻量物品时的静载荷，构件的最大变形量要控制在0.5mm以内，不会因为按压出现明显的形变或者断裂。很多设计人员在做这类曲面构件的时候容易忽略壁厚均匀性的问题，在弧面和安装边的交接位置如果壁厚突然变大，成型后很容易出现表面凹陷，所以在交接位置需要做壁厚渐变处理，或者在背面做偷胶结构，保证整体壁厚的一致性。

　　还有表面处理的适配性，这类构件如果需要做晒纹或者喷涂处理，曲面的曲率不能过小，否则会导致晒纹纹理不均匀或者喷涂积漆的问题，弧面的最小曲率半径要大于5mm，保证表面处理的质量稳定。从装配流程来看，这类构件采用卡接式安装不需要额外的螺丝固定，可以提升装配效率，减少零部件数量，卡接结构的设计要考虑多次拆装的耐久性，卡接脚的根部需要做R角加强，避免多次拆装后出现根部断裂的问题，卡接的导入角度要设计成15-20度的导向角，方便装配时快速对位，不需要额外的工装辅助就可以完成装配。在实际的项目应用中，这类弧形结构件也会根据使用场景调整材料选型，如果是户外使用的设备配套构件，会选用耐候性更好的材料，添加抗UV助剂，避免长期日晒导致的变色或者脆化，如果是室内使用的商用设备，会选用常规的工程塑料，平衡成本和性能需求。
