带安装支架的圆形聚光LED照明灯具结构

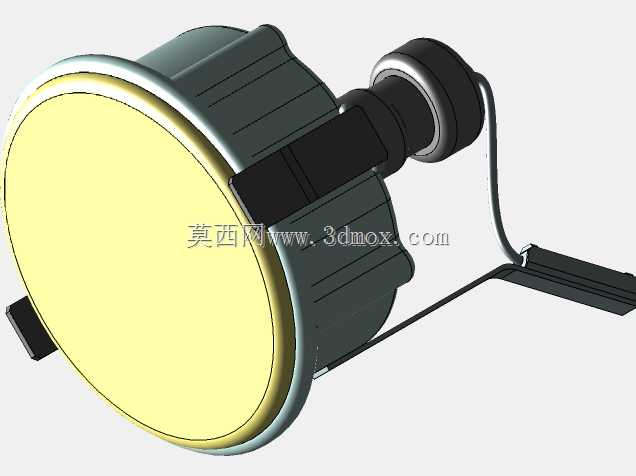

　　这款带安装支架的圆形聚光照明结构，在工业现场的局部作业照明、小型设备状态指示、工装工位补光场景中有着广泛的适配性，区别于常规外露式灯珠的散光照品，它的出光面做了整面匀光处理，不会出现局部眩光晃眼的问题，很适合装配工位、检测台这类需要操作人员长时间目视作业的区域使用，能有效降低长时间光照下的视觉疲劳。从结构设计逻辑来看，整个部件分为灯头主体、尾部接线锁紧结构、弹性安装支架三个核心部分，灯头外壳采用带竖向防滑筋的柱形结构，既可以在手动调整照射角度时增加握持摩擦力，也能在外壳成型时提升结构刚性，减少薄壁壳体受外力产生的形变量，灯头前端的出光面边缘做了一圈窄边包边，既可以固定内部的匀光板与灯板组件，

　　也能避免匀光板边缘直接受磕碰出现崩边破损的问题。尾部的接线部位做了阶梯式的锁紧结构，出线位置带橡胶防护套，既可以避免线材反复弯折出现线芯断裂，也能提升接线部位的防尘能力，适配车间多尘、存在少量切削液飞溅的使用环境，不需要额外做接线部位的防护处理。配套的弹性安装支架采用弯折成型的金属弹片结构，支架上预留了固定安装的卡位，不需要额外螺丝锁紧就可以卡在设备预留的安装槽位里，也可以根据实际安装需求调整支架的张开角度，适配不同厚度的安装面板，安装边界的容错率较高，不需要在设备面板上做高精度的开孔加工，常规的钣金开孔公差就可以满足安装要求。从尺寸适配的角度来说，灯头主体的直径控制在常规小型工位照明的通用尺寸区间，

　　整体长度不会超出设备安装面的预留空间，尾部接线的出线方向顺着支架的弯折角度布置，不会出现线材与周边运动部件干涉的问题，在做三维布局时，可以直接将该模型导入装配体，匹配安装位的开孔尺寸与支架的卡接位置，不需要反复调整灯体的避让空间。灯体内部的灯板固定位做了环形的支撑筋，既可以减少灯板与外壳的接触面积，预留出灯板背面的散热空间，也能避免灯板安装时出现偏斜，导致出光角度偏移的问题，外壳的筋条结构同时也充当了散热肋的作用，灯珠工作产生的热量可以通过筋条快速散到周边空气中，不需要额外加装散热铝件，能有效控制整体的部件成本与重量。在做设备选型适配时，这款结构可以直接替换同安装尺寸的老旧白炽灯指示灯，不需要改动原有设备的安装孔位，

　　直接通过弹片卡接就可以完成固定，接线部位的锁紧结构可以兼容常规线径的设备内部布线，不需要额外做转接线处理。出光面的匀光设计让光斑呈现均匀的圆形照射区域，边缘没有明显的暗区，既可以做局部作业的补光，也可以作为设备运行状态的指示光源，不同的发光颜色可以直接替换内部灯板实现，外壳结构不需要做任何改动，具备较好的结构通用性。在建模过程中，需要重点关注支架弹片的弯折角度与卡接弹力的匹配，弹片的厚度选择要兼顾安装时的插拔力度与安装后的固定可靠性，避免出现安装后灯体晃动、或者安装时插拔力过大损坏安装面板的问题；灯头外壳的防滑筋深度要控制在合理范围，过深会导致外壳成型时出现缩痕，过浅则起不到防滑与提升刚性的作用；尾部的橡胶防护套与壳体的配合要做适当的过盈量，既可以保证防护效果，也不会出现装配时护套难以压入的问题。
