AM2301温湿度传感器外壳框架结构设计

　　在环境监测类电子设备的结构开发环节，传感元件的防护框架设计直接决定了元件的测量精度、使用寿命与安装适配性，AM2301温湿度传感器的外壳框架，就是针对这类接触式空气温感湿感元件的使用需求开发的配套结构。日常做工业现场温湿度采集节点、仓储环境监测终端、智能家居温湿度传感模块、农业大棚环境采集设备的结构选型时，这类外壳框架是核心的结构配套件，它既要给内部的温湿度感应芯片、信号处理电路板提供可靠的物理防护，隔绝外界的粉尘飞溅、轻微磕碰对内部元件的损伤，又要保证空气能够顺畅接触到感应元件，避免壳体结构阻挡气流导致测量数值出现偏差。

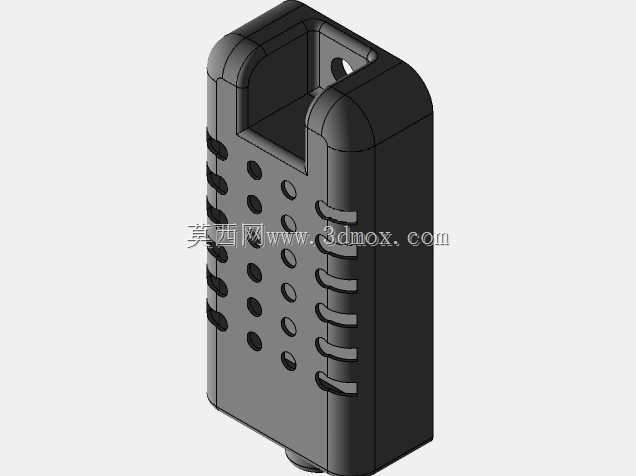

　　从设计思路来看，这款框架的整体结构完全围绕AM2301元件的实际使用逻辑展开，壳体上半部分排布的多组通风格栅与圆形透气孔，是经过气流路径验证的结构：格栅采用横向开槽搭配矩阵式小圆孔的组合设计，既能够保证空气在壳体内部形成顺畅的流通路径，让感应元件可以快速感知外界环境的温湿度变化，降低测量响应延迟，又能阻挡大尺寸的异物、水滴直接溅落到内部电路板上，兼顾透气性能与基础防护能力。壳体尾部的出线位置做了收窄的过渡结构，能够和配套的线缆护套紧密贴合，避免线缆在反复弯折的过程中出现线芯断裂的问题，同时也能减少线缆位置的缝隙，提升壳体整体的防尘表现。

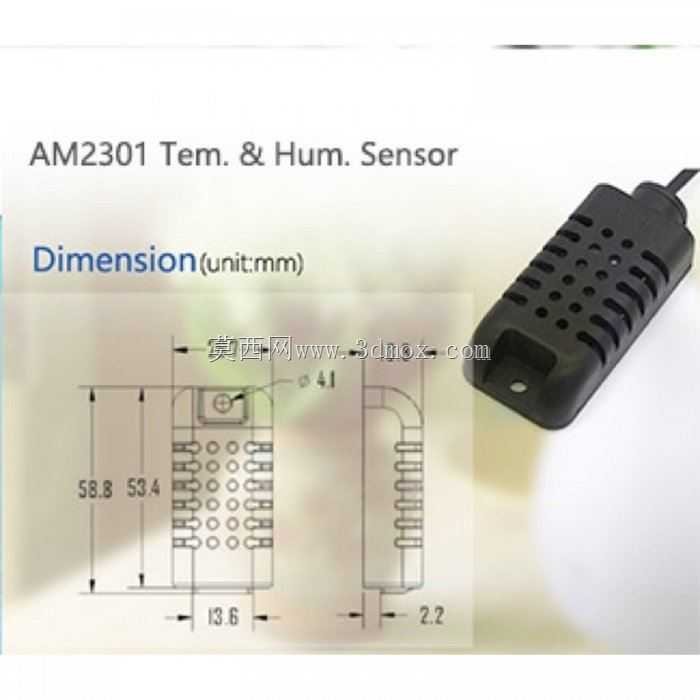

　　尺寸与安装边界的设定完全贴合实际安装场景的需求，这款框架的主体长度为58.8mm，感应段的有效长度为53.4mm，主体宽度为13.6mm，壳体侧壁的厚度为2.2mm，整体属于小巧型的传感壳体结构，不会占用过多的安装空间。壳体底部预留的单孔安装位，直径为4.1mm，可以直接通过M4规格的螺丝将整个传感器模块固定在设备内壁、安装支架或者墙面基座上，安装时不需要额外设计复杂的固定结构，适配绝大多数环境监测设备的内部安装空间。做三维建模的时候，要特别注意格栅位置的壁厚均匀性，所有透气结构的壁厚都控制在1.2mm左右，避免注塑生产的时候出现缩痕、缺胶的问题，同时壳体内部的卡槽结构要和电路板的尺寸完全匹配，装配时不需要额外打胶，依靠卡扣结构就能完成电路板的固定，提升装配效率。

　　实际应用中，这类传感器框架会搭配不同的密封方案适配不同的使用场景，在普通室内环境使用时，直接采用卡扣装配即可满足防护需求；在多粉尘、高湿度的工业现场使用时，可以在壳体合模位置增加一圈薄的密封胶条，提升壳体的密封等级，同时不会影响透气位置的空气流通。框架的外形做了圆角过渡处理，没有尖锐的棱角，在设备内部布线安装的时候不会刮伤周边的线缆，也能避免安装过程中划伤操作人员的手部。很多工程师在做这类传感模块的二次开发时，会直接基于这款框架的尺寸做安装位的预留，因为它的尺寸边界已经经过了多代产品的验证，适配绝大多数通用温湿度采集模块的安装需求，不需要重新开模定制外壳，能够大幅缩短产品的开发周期，降低结构开发的成本。在做结构校核的时候，还要重点关注壳体内部的容腔尺寸，要保证感应元件和壳体内壁之间预留至少1mm的间隙，避免壳体本身的温度传导影响感应元件的测量精度，同时出线位置的内孔尺寸要和配套线缆的外径匹配，避免线缆出现松动移位的问题。
