台式单头电热加热板结构设计

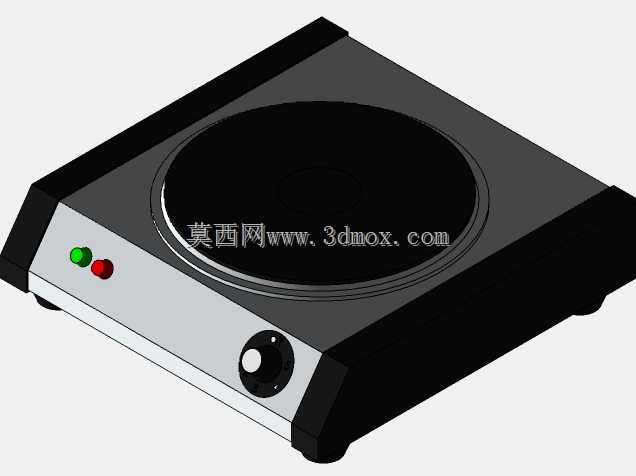

　　这款台式单头电热加热板的三维结构设计，首先围绕实际使用场景的边界条件展开，在实验室小型样品加热、餐饮门店简易烹煮、小型加工工位局部恒温加热等场景中，这类设备的使用需求高度统一：即占用台面空间小、操作逻辑直观、加热区域稳定、维护拆装便捷。从结构布局来看，整机采用方正的台式壳体设计，底部预留四个防滑支撑脚的安装位，支撑脚高度统一设置为8mm，既可以在台面与设备底部留出通风散热间隙，避免设备运行时底部热量直接传导至操作台面造成台面损伤，也能抵消部分台面不平整带来的放置晃动问题，整机放置后的水平度公差可控制在1°以内，无需额外调平结构即可满足常规使用要求。

　　加热盘面作为核心功能区域，采用圆形嵌入式结构设计，盘面与上部壳体的配合间隙控制在0.5mm以内，既避免杂物、液体从缝隙渗入设备内部，也不会因为热胀冷缩出现盘面卡滞的问题。盘面下方的加热组件安装位预留了标准的电热盘固定螺孔，可适配不同功率等级的铸铁电热盘或微晶玻璃加热盘，安装时仅需从壳体底部拧入固定螺丝即可完成组件更换，无需拆解上部操作面板，大幅降低后期维护的拆装工作量。操作区域集中布置在设备正面的斜切面板上，旋钮式温控调节开关位于面板偏下位置，旋钮的旋转角度范围为0-270°，对应从关闭状态到最高加热档位的全区间调节，旋钮表面做防滑滚花处理，操作时戴薄型劳保手套也能精准转动调节，不会出现打滑问题。两个状态指示灯分别布置在旋钮上方，绿色指示灯对应设备通电待机状态，红色指示灯对应加热盘工作状态，指示灯采用嵌入式安装，灯罩突出面板表面不超过1mm，避免日常擦拭清洁时被剐蹭脱落。

　　壳体的边角位置全部做了大角度圆弧包边处理，包边采用耐高温的工程塑料材质，既可以降低设备边角的磕碰损伤风险，也能阻断内部加热腔体的热量向壳体外表面传导，实测设备满功率运行2小时后，侧边包边位置的表面温度不超过45℃，不会出现误触碰烫伤的问题。设备后部预留了电源线出线口，出线口位置加装橡胶护线套，避免电源线弯折处出现绝缘层破损的问题，同时后部壳体上冲压了阵列式通风散热孔，散热孔的开孔方向向下倾斜15°，既保证内部电路区域的空气对流散热，也能防止液体泼溅时直接从散热孔流入设备内部。

　　从设计思路上，这款热板没有采用复杂的电子控温结构，全部采用机械结构实现功能，核心目的是提升设备在复杂使用环境下的可靠性，不管是餐饮区域的油烟环境、实验室的少量试剂泼溅，还是加工工位的粉尘环境，机械结构的故障率远低于电子触控结构，同时整体零件的通用化率超过90%，温控旋钮、指示灯、支撑脚、电源线护套等全部采用行业通用标准件，生产时无需开定制模具即可完成整机组装，大幅降低生产制造成本，后期维修替换配件也极易采购。整机的外形尺寸控制在280mm260mm110mm的范围内，占用台面面积不足0.08㎡，即使是狭小的实验操作台、餐饮后厨备餐台也能轻松放置，设备整体重量控制在2.2kg左右，单人即可轻松挪动转移位置，无需额外的安装固定步骤，放置在平整台面上接通电源即可投入使用。在结构强度设计上，上部壳体采用1.2mm厚的冷轧钢板冲压成型，加热盘安装位置额外增加了0.8mm厚的加强筋结构，盘面可承受的最大静载荷达到15kg，完全满足常规加热容器的放置承重需求，不会因为放置较重的加热容器出现壳体变形的问题。
