方形带出线端磁敏感应元件结构

　　在自动化生产线的工位定位、物流分拣线的物料到位检测、小型自动化设备的门盖开合状态监测场景里，这类非接触式磁敏感应元件的应用覆盖率极高，相比接触式行程开关，它没有机械磨损件，长期运行的故障率能降低六成以上，尤其适合有粉尘、轻微油污的工业现场环境，不需要和被检测件直接硬接触，靠磁场变化就能触发信号输出，安装调试的时候不用反复校准接触行程，对装配公差的容忍度更高。

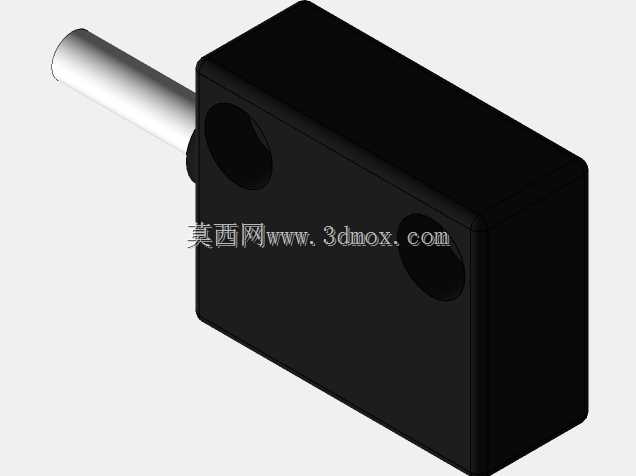

　　这个感应元件采用上下分体式的方形壳体设计，壳体边角做了小圆弧过渡，没有尖锐的加工毛刺，既避免安装时划伤操作人员，也能减少壳体应力集中的问题，出线端从壳体单侧伸出，采用圆柱型出线结构，出线方向和壳体安装面平行，适合在设备侧壁、安装板侧面这类空间局促的位置布设，不会因为出线弯折导致线缆护套破损。壳体上预留的两个圆形安装沉孔，分布在壳体对角位置，安装时可以用M3或者M4的内六角螺丝直接固定在安装基板上，沉孔设计能让螺丝头完全埋入壳体表面，不会突出壳体平面，避免和周边运动部件发生刮蹭，安装孔的孔位公差控制在±0.1mm范围内，能适配常规的安装板孔位加工精度，不需要现场二次扩孔调整。

　　从功能设计上看，这款磁传感器的磁感应方向垂直于壳体安装面，有效感应距离为5毫米，这个参数是经过实际工况验证的：既不会因为感应距离过短导致被检测件和传感器端面发生擦碰，也不会因为感应距离过长出现误触发，比如周边设备的铁磁零件经过时不会乱发信号。内部的磁敏元件封装在壳体内部，整体做了灌封处理，能抵御日常生产环境里的切削液飞溅、灰尘侵入，防护等级可以满足大部分工业现场的使用要求，不需要额外加装防护外壳。

　　建模的时候首先要确认安装边界：整个壳体的长宽尺寸控制在小型安装件的适配范围内，厚度方向不会占用过多设备内部空间，出线端的圆柱直径和常规的传感器线缆护套尺寸匹配，建模时要注意安装沉孔的深度，不能打穿壳体内部的元件容纳腔，避免灌封层外露影响防护性能。上下壳体的合模缝位置做了错位止口设计，装配的时候能自动对齐，不需要额外做定位治具，合缝处的缝隙控制在0.05mm以内，既方便灌封胶填充密封，也不会出现胶体外溢影响外观的问题。

　　在设备选型适配的时候，要注意被检测件的材质必须是能导磁的金属件，比如普通碳钢、磁铁触发块，如果是不锈钢、铝、铜这类非导磁材质，需要在被检测位置加装小型永磁触发片，触发片的厚度不小于1毫米，直径和传感器感应面尺寸匹配，才能保证信号触发稳定。安装时传感器端面和触发块的平行度要控制在0.2mm以内，避免因为倾斜导致实际感应距离缩短，出现信号丢失的情况。如果是在有强电磁干扰的设备周边使用，比如靠近变频器、伺服电机的位置，出线端要选用带屏蔽层的线缆，屏蔽层单端接地，能有效避免电磁干扰导致的信号误判。

　　这类磁传感器常和PLC的数字量输入模块直接连接，不需要额外加信号放大电路，输出信号的电平能直接匹配常规工业控制器的输入要求，接线的时候要注意正负极性不能接反，虽然内部带反接保护电路，但长期反接还是会影响内部元件的使用寿命。日常维护的时候只需要定期擦拭传感器端面的油污、铁屑堆积，避免铁屑附着在感应面上改变实际感应距离，不需要做其他复杂的保养工作，正常工况下的使用寿命能达到数万小时，比接触式开关的维护成本低很多。

　　在三维建模过程中，要重点还原壳体的安装孔位、出线端的位置关系、合模缝的结构细节，这些都是结构设计人员做安装布局时需要参考的关键尺寸，不能只做外观的方块建模，忽略安装沉孔的深度、出线端的伸出长度这些实际装配需要的细节，否则导出的工程图会缺少关键安装尺寸，导致现场安装时出现干涉问题。建模时壳体的壁厚要保持均匀，一般在1.5mm到2mm之间，既保证壳体的结构强度，在拧紧安装螺丝的时候不会出现壳体开裂的问题，也不会因为壁厚过厚导致内部磁敏元件和外部触发块的距离增加，影响感应灵敏度。
