恩德斯豪斯音叉液位开关结构设计

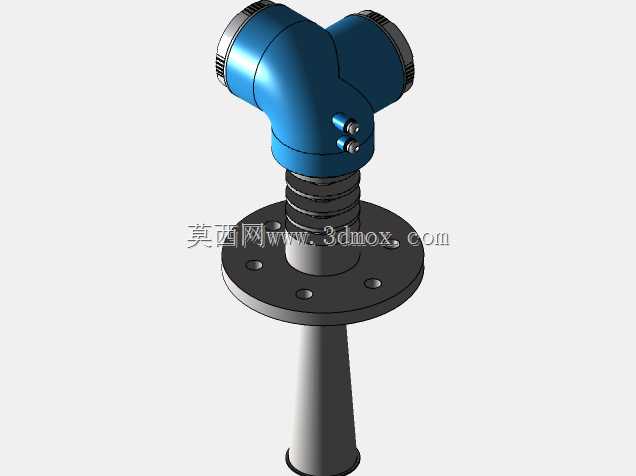

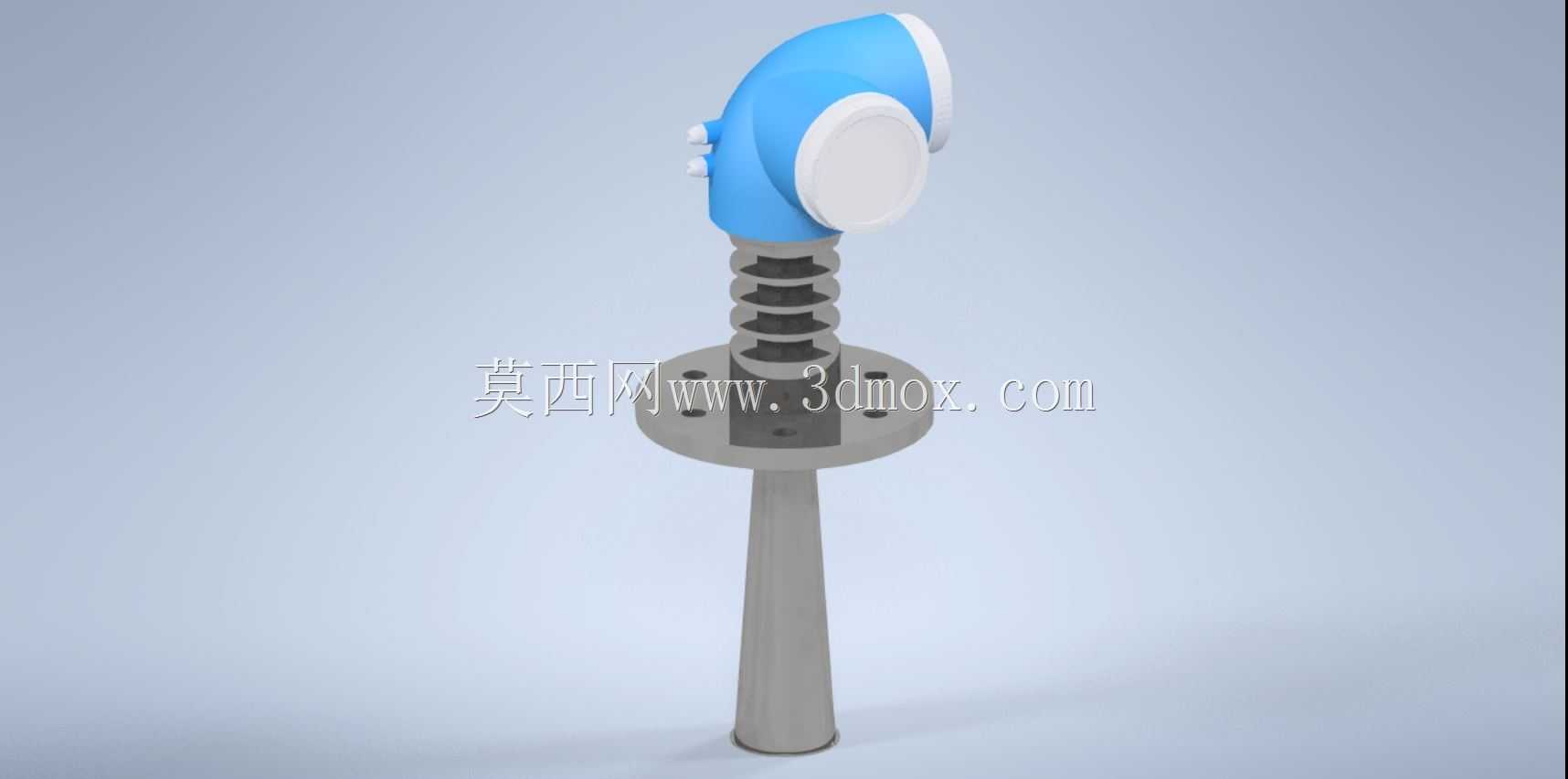

　　在化工、食品饮料、水处理等连续生产流程中，储罐、反应釜、工艺管线内的液位点位检测是保障生产安全、避免溢罐或干烧事故的核心环节，这款音叉式液位开关的三维结构，完全围绕现场恶劣工况的安装与使用需求展开设计。从结构布局来看，上部蓝色壳体为电子变送单元仓，内部封装压电驱动模块与信号处理电路，外壳做了圆弧过渡处理，既可以避免现场积尘积液，也能在拆装接线时提供足够的握持受力面，壳体侧面预留的接线端口朝向侧方，能避免垂直安装时冷凝水顺着线缆渗入接线腔，提升户外或潮湿工况下的防护可靠性。中部的散热段采用多组环形散热鳍片结构，当检测介质温度较高时，鳍片可以通过空气对流快速导走从探杆传导上来的热量，避免电子仓内的元器件超过耐温阈值，

　　不需要额外加装散热延长段就能适配多数中温工况的检测需求，减少现场安装的配件成本。下部的安装法兰采用标准凸面法兰结构，法兰盘上的螺栓孔位按照通用化工管道法兰的跨距设计，现场安装时不需要重新配打孔位，直接匹配现有储罐的预留法兰接口即可完成固定，法兰与探杆的连接位置做了加厚过渡处理，能承受介质流动带来的侧向冲击，避免长期使用后探杆出现弯曲变形。探杆部分采用锥度收窄的圆杆结构，末端延伸至检测点位，音叉检测头集成在探杆端部，当介质接触到叉体时，叉体的振动频率会发生变化，电路模块捕捉到频率偏移后就会输出开关量信号，这种检测原理不受介质泡沫、粘度、颜色变化的干扰，比传统浮球开关的可靠性更高，也不会出现浮球卡滞的故障。在建模过程中，

　　各部件的装配间隙都按照实际生产的公差要求做了预留，电子仓与散热段的连接位置预留了密封槽位，可以放置O型密封圈实现IP67级的防护，法兰密封面的粗糙度、平面度都按照工业法兰的标准做了结构还原，方便设计人员直接参考做安装布局校核。从安装边界来看，法兰下方的探杆长度可以根据现场储罐的壁厚、安装短管的长度做适配调整，建模时将探杆设置为可参数化修改的结构段，设计人员只需要调整探杆的拉伸长度就能匹配不同安装深度的需求，不需要重新搭建整体结构。电子仓的外径控制在合理范围内，现场安装时即使周边有密集的管线或其他仪表，也不会出现安装干涉，接线腔的内部空间足够容纳线缆端子，接线操作时不需要额外扩大安装空间。这类液位开关通常会用在储罐的高液位报警、

　　低液位联锁保护位置，也可以安装在泵的入口管线做干运转保护，相比电容式液位开关，音叉结构不需要现场校准，安装完成后就能直接投入使用，维护成本极低。建模时特意还原了叉体的厚度、叉齿间距参数，这两个参数直接决定了检测的灵敏度，叉体过厚会导致小密度介质无法触发振动频率变化，叉齿间距过小则容易被介质中的纤维、杂质卡塞，导致误报，结构设计时叉齿间隙留足了流通空间，即使介质中含有少量颗粒杂质，也能顺着间隙流过，不会堆积在叉体位置。电子仓的外壳壁厚按照防爆仪表的要求做了加厚处理，适配易燃易爆工况的隔爆需求，壳体外部没有多余的凸起结构，避免现场巡检时磕碰损坏。整个模型的装配关系完全按照实物的拆装顺序搭建，从电子端盖、电路模块、散热段、法兰到探杆，每个部件都可以单独拆分，方便设计人员做内部结构的学习参考，也可以直接导入到厂区的三维布局图中，做整个罐区的仪表点位排布校验，提前排查安装时的干涉问题，减少现场施工的返工量。
