方形轴流风机防护过滤网罩结构设计

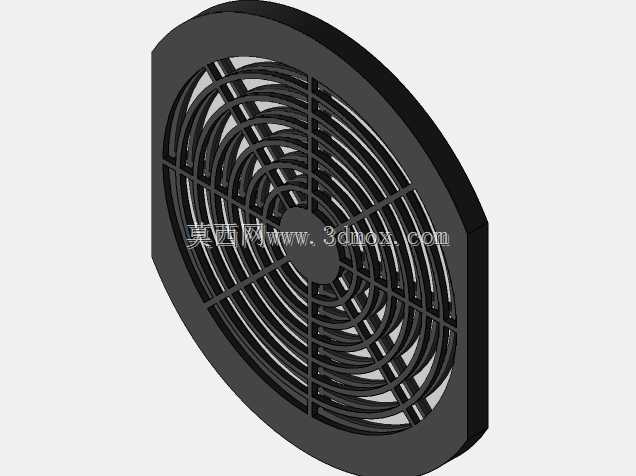

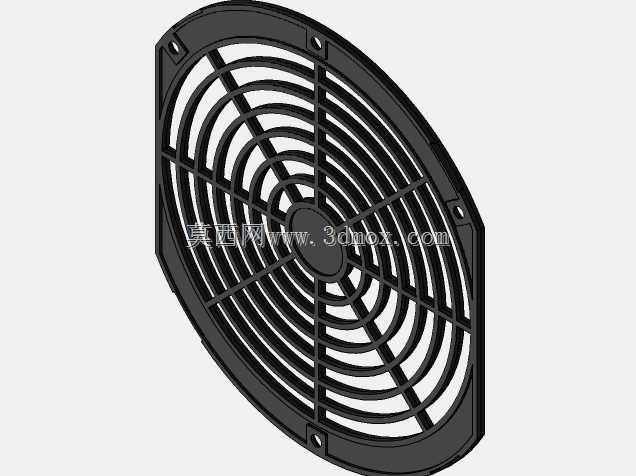

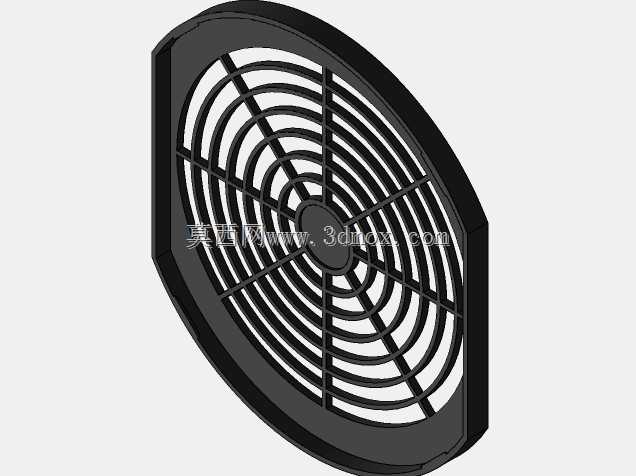

　　这款方形切边的圆形格栅结构，是配套轴流散热风机使用的通风防护过滤组件，日常在机柜散热、设备通风回路、工业电控柜排风侧、小型设备散热风道出口等场景十分常见，主要作用是在保障通风通流面积的前提下，阻挡大尺寸异物、碎屑、虫鼠进入风机叶轮区域，避免叶轮卡滞、异物击打伤损动平衡，同时也能避免运维人员误触高速旋转的风机叶片造成机械伤害。从结构设计逻辑来看，整体采用外方内圆的切边轮廓，是为了匹配常见方形安装法兰的风机固定孔位，相比纯圆形护网，方形的直边在贴装到机柜面板、风机安装架时，定位更便捷，不需要额外调整周向角度，四个切边位置刚好可以避让安装螺丝的固定位，不会出现护网边缘遮挡安装孔的问题。格栅部分采用同心圆环加径向辐条的组合布局，

　　这种排布方式首先能保证均匀的通流率，每一圈环筋之间的间隙控制在安全防护要求的范围内，既不会因为筋条过密导致风阻过大、影响散热通风效率，也不会因为间隙过大失去防护作用，径向辐条从中心圆形安装座向外辐射，和同心圆环形成一体式的网格结构，整体受力均匀，即使受到一定的外部挤压，筋条之间可以分散应力，不容易出现局部断裂变形。中心的圆形实心区域，是对应风机轴心的位置，一方面可以作为整个护网的结构加强核心，让所有径向辐条有统一的连接基点，提升整体结构刚性，另一方面也能避免正对风机轴心位置的直通风道，减少大颗粒异物直接冲击轴心轴承部位的概率。整个护网的厚度设计较薄，属于薄型安装结构，安装时紧贴风机外侧或者机柜面板内侧，

　　不会额外占用过多的安装纵深空间，对于内部空间紧凑的电控柜、小型自动化设备来说，这种薄型设计可以大幅压缩散热组件的整体安装尺寸，不需要为护网预留额外的避让空间。在实际选型适配时，需要注意护网的外轮廓切边后的对角尺寸、直边尺寸要和对应风机的外框安装尺寸匹配，安装时可以通过卡扣、螺丝或者胶粘的方式固定，筋条的圆角处理也避免了安装过程中划伤操作人员手部，同时减少气流通过时的尖锐边角风噪。这类护网通常采用硬质工程塑料一体注塑成型，结构一致性好，重量轻，不会给风机安装架带来额外的负重，同时塑料材质本身不导电，安装在带电的电控柜排风位置也不会出现导电短路的风险，表面的哑光处理也不会在设备内部产生反光干扰运维检修。从通风效率的角度计算，

　　这种环筋加辐条的结构通流率可以保持在70%以上，完全满足常规散热风机的通风需求，不会因为加装护网导致散热风量出现明显衰减，同时网格的均匀分布可以让通过的气流更平稳，减少紊流产生的振动和噪音，提升风机运行的稳定性。在结构建模过程中，需要重点注意环筋和辐条的连接位置做圆角过渡，避免应力集中导致注塑成型时出现缩痕、使用过程中出现开裂，外框的边缘做倒角处理，方便安装时嵌入对应的安装槽位，中心安装座的厚度略高于筋条厚度，提升整体的抗形变能力。
