蓄电池箱后支架激光切割成型结构

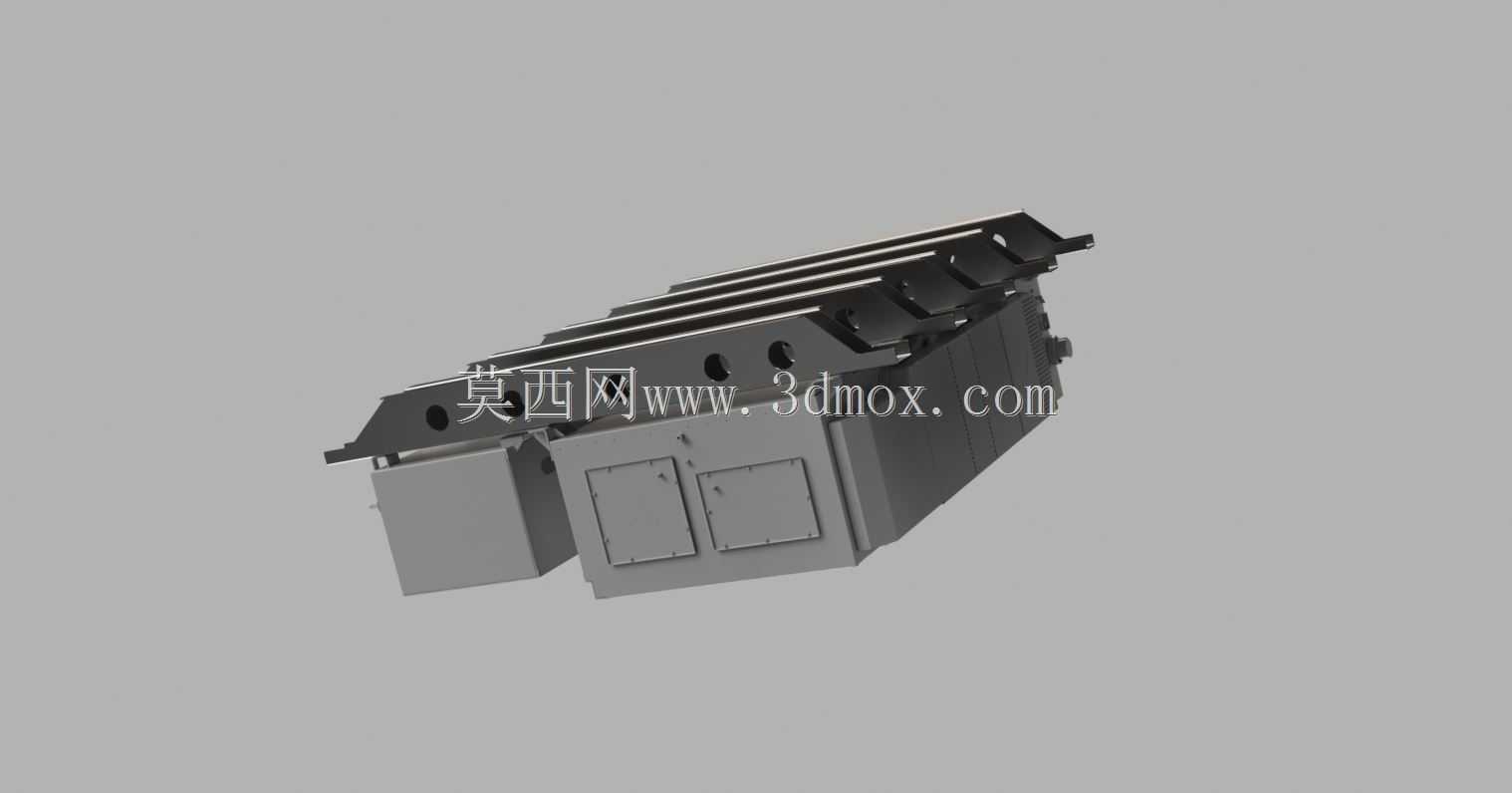

　　该构件属于蓄电池箱配套的后支撑结构，主要应用于轨道交通车辆、重型工程装备的车载蓄电池舱内部，承担蓄电池组安装后的侧向限位、底部承托以及舱内走线通道成型的作用，在整舱装配环节中属于直接影响蓄电池组安装稳定性的关键结构件。从实际使用场景来看，这类支架长期处于车辆运行带来的持续振动、温差变化较大的舱内环境，因此结构设计上优先考虑了抗疲劳性能与装配适配性，避免长期运行后出现支架变形、蓄电池移位的问题。

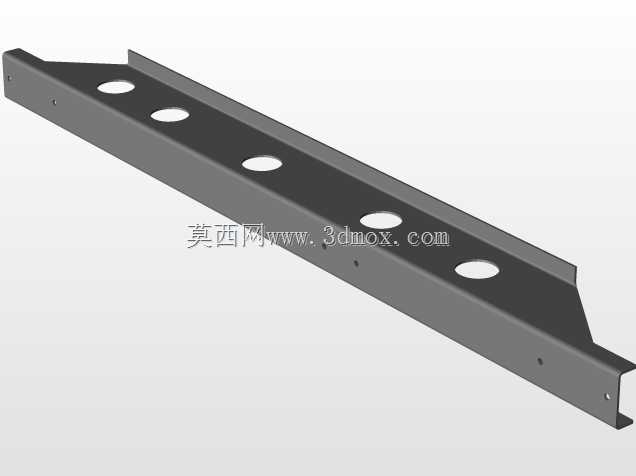

　　设计过程中首先明确了安装边界条件：支架整体采用长条形钣金折弯构型，沿长度方向均匀排布多组半圆型定位卡槽，卡槽的位置与蓄电池箱体底部的定位凸台完全匹配，安装时可直接将卡槽卡入凸台完成预定位，无需额外设计定位工装即可快速对齐安装孔位，大幅提升舱内装配效率。支架两侧的折弯翻边高度经过反复校核，既保证了足够的结构刚度，避免钣金件在承重后出现侧弯变形，又不会超出蓄电池箱的内部安装净空，不会与箱体侧壁、上层布线槽产生干涉。

　　考虑到该支架在原有结构基础上做了适配性修改，无法沿用原有冲压模具进行批量生产，因此设计阶段就将加工工艺锁定为激光切割加折弯成型，所有轮廓切口、卡槽位置都预留了激光切割的工艺余量，折弯线位置做了对应的止裂槽设计，避免折弯过程中出现板材撕裂的问题。支架两端的安装搭接边做了斜切过渡处理，能够适配蓄电池箱端部的倾斜舱壁结构，安装后可与舱壁完全贴合，连接螺栓拧紧后不会出现局部应力集中的情况。

　　从功能特性来看，支架安装完成后与蓄电池箱侧壁、底部承托板共同形成封闭的走线通道，蓄电池组的动力线缆、信号采样线可从该通道内规整排布，避免线缆直接挤压在蓄电池组下方，长期运行后出现线缆绝缘层磨损的隐患。支架上的每个定位卡槽都做了微小的倒角处理，既可以在安装时起到导向作用，也能避免卡槽锐边划伤蓄电池箱体的防腐涂层，保障蓄电池组的全生命周期使用可靠性。

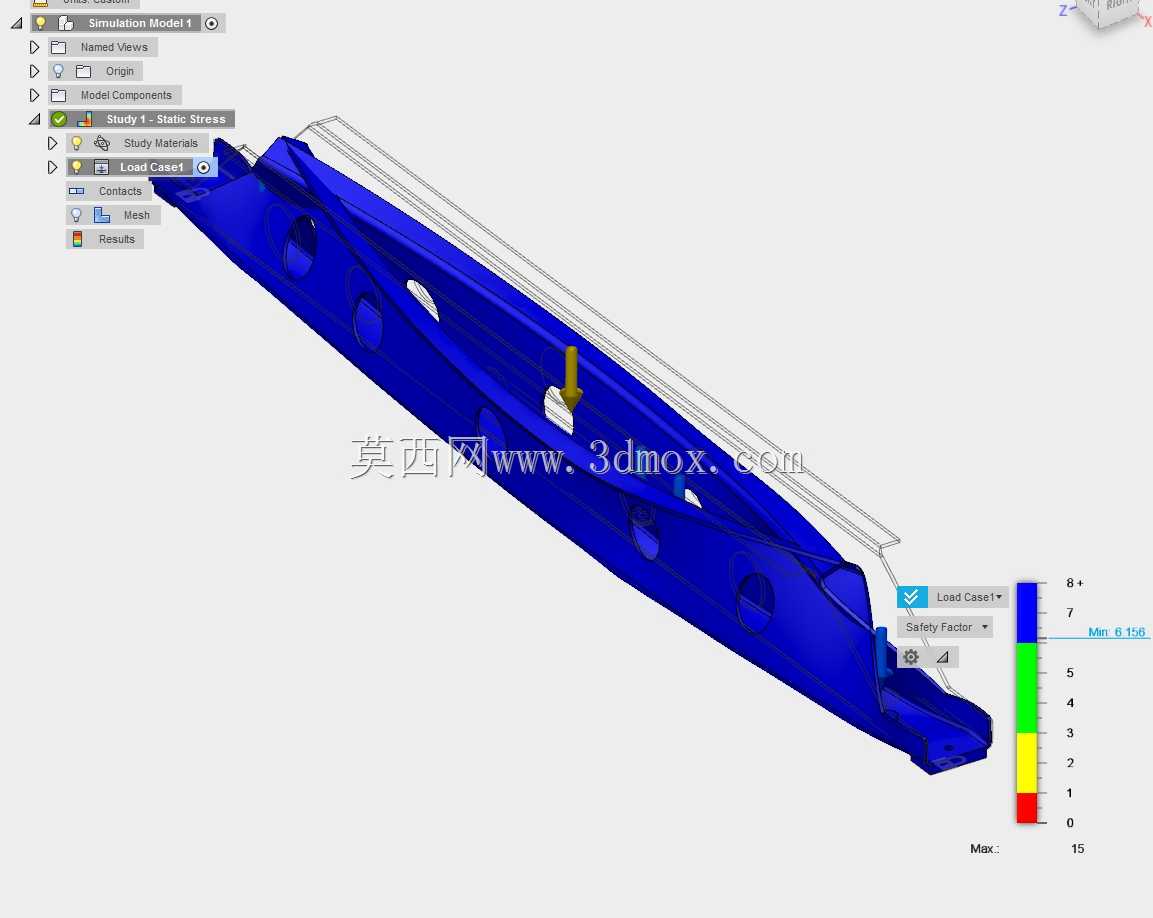

　　结构校核阶段重点验证了支架的承重能力与振动抗性，通过有限元分析模拟车辆满载运行时的持续振动载荷，确认支架在承受整组蓄电池重量的情况下，最大变形量控制在允许范围内，各安装孔位的应力值远低于板材的屈服强度，不会出现永久变形。同时支架表面处理工艺与蓄电池箱整体保持一致，采用相同的防腐涂层体系，避免不同金属接触产生电化学腐蚀，延长构件的使用寿命。在实际装配流程中，该支架可在蓄电池箱主体焊接完成后单独进行安装，无需与箱体主体同步焊接，既降低了箱体焊接的工装复杂度，也方便后期运维过程中单独更换受损的支架构件，无需对整个蓄电池箱进行拆解，大幅降低运维成本。
