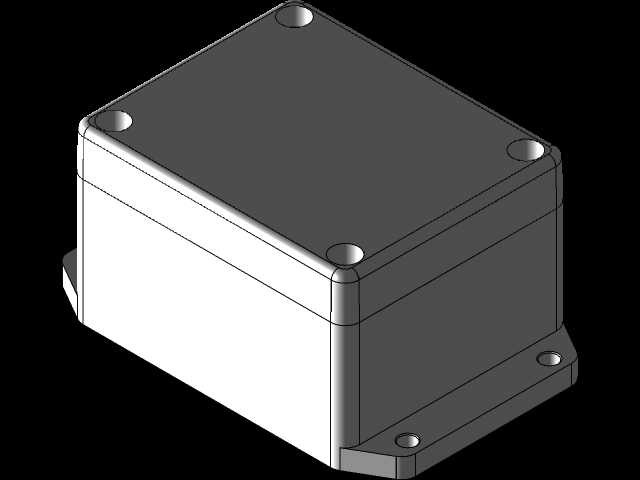

帕托拉PBRA-075方形电气防护接线盒

　　这款方形防护壳体在工业现场的电气布线、小型元器件集成场景中应用十分广泛，不管是户外设备的接线分线、车间小型控制模块的封装，还是潮湿多尘工况下的电气元件防护，都能看到这类结构的身影。从结构设计来看，壳体整体采用方正造型，边角做了圆弧过渡处理，既避免了尖锐边角在安装维护过程中划伤操作人员，也能减少应力集中，提升壳体整体的抗冲击性能，在搬运、安装或者受到外力磕碰时，边角位置不容易出现开裂破损的情况。壳体底部延伸出带安装孔的固定耳，安装孔位做了沉台设计，安装时螺丝头部可以完全沉入沉台内，不会突出壳体底面，既保证了安装后壳体与安装面的贴合度，也避免螺丝突出剐蹭周边线缆或者其他部件。

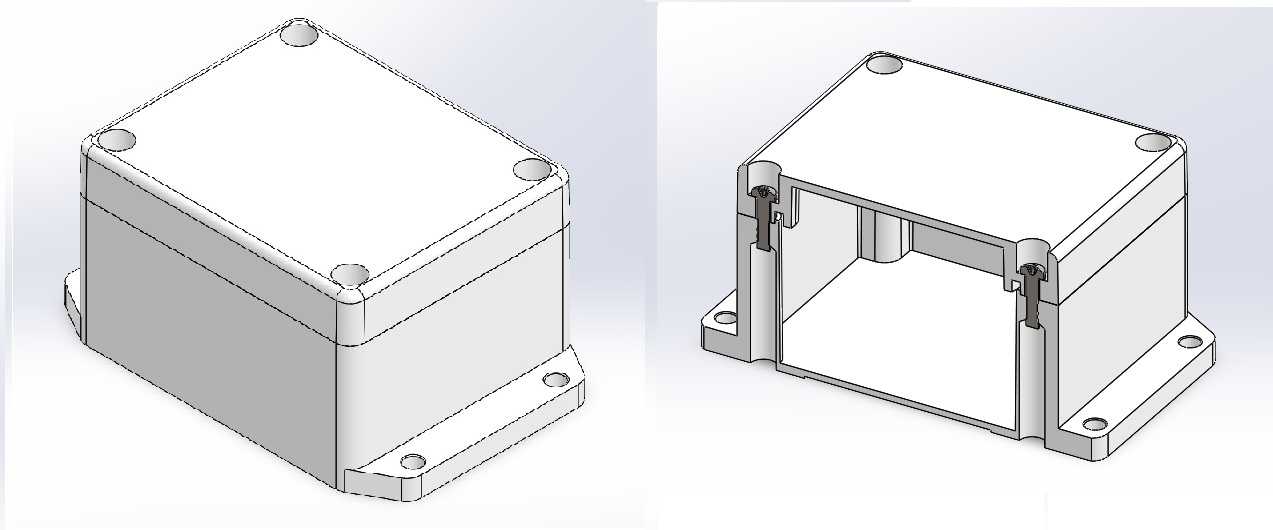

　　上盖与底座的配合面采用了嵌套式止口结构，这种结构相比平面贴合的设计，能大幅提升壳体的密封性能，配合密封胶条使用时，可以有效阻挡粉尘、水汽进入壳体内部，保护内部安装的电气元件不受外界环境侵蚀，满足多数工业现场的防护等级要求。上盖与底座的连接采用侧边内置式的锁紧结构，锁紧件隐藏在壳体侧边的安装槽内，不会突出壳体外表面，既让壳体整体外观更加规整简洁，也能避免锁紧件受到外力碰撞出现变形、松动，同时这种内置锁紧的设计，在多台壳体并排安装时，不会因为侧边突出的锁紧件占用额外安装空间，提升了空间利用率。

　　从安装边界来看，底部固定耳的安装孔间距经过标准化设计，适配行业内通用的安装支架尺寸，不管是直接固定在设备机架上，还是搭配导轨安装配件固定在电气柜内，都能快速完成定位安装，不需要额外打孔改制。壳体内部预留了足够的元器件安装空间，侧壁带有统一规格的安装柱，可以直接固定PCB板、接线端子排等常用电气配件，不需要用户额外在壳体内壁加工安装位，减少了二次加工的工作量。在实际选型使用时，这类方形防护盒可以根据内部安装元件的尺寸选择对应规格，这款075规格的壳体内部空间可以容纳常规的小型接线端子排、小型继电器模组或者小型电源模块，满足多数小型电气单元的封装需求。壳体的壁厚设计经过力学验证，在保证整体结构强度的前提下，尽可能控制了壳体的整体重量，既不会因为壁厚过薄导致壳体容易变形，也不会因为壁厚过大造成材料浪费、整体过重的问题。上盖表面做了平整化处理，没有多余的凸起或者凹槽，既方便后期粘贴标识标签，也不容易积灰，日常清洁维护更加方便。在户外使用场景下，这种方正造型的壳体相比异形壳体，在加装防雨罩或者做外部防护处理时更加方便，配合防水接头使用，可以直接用于户外路灯接线、户外传感器模块封装等场景。

　　在车间设备改造项目中，这类防护盒经常被用来封装新增的小型控制模块，不需要重新设计定制专用壳体，大幅缩短了项目改造的周期，同时标准化的外形尺寸也方便后期维护更换，出现损坏时可以直接替换同规格壳体，不需要重新调整安装位置。从建模细节来看，壳体的所有配合面都做了公差预留，止口位置的配合间隙控制在合理范围内，既保证上盖可以顺利扣合，也不会因为间隙过大导致密封失效，安装孔的位置精度也符合机械加工的公差要求，实际生产时不会出现孔位错位无法安装的问题。侧边的锁紧结构做了防脱设计，打开上盖时锁紧件不会从壳体上脱落，避免现场维护时小零件丢失的问题。
