电控设备用钣金框壳体结构设计

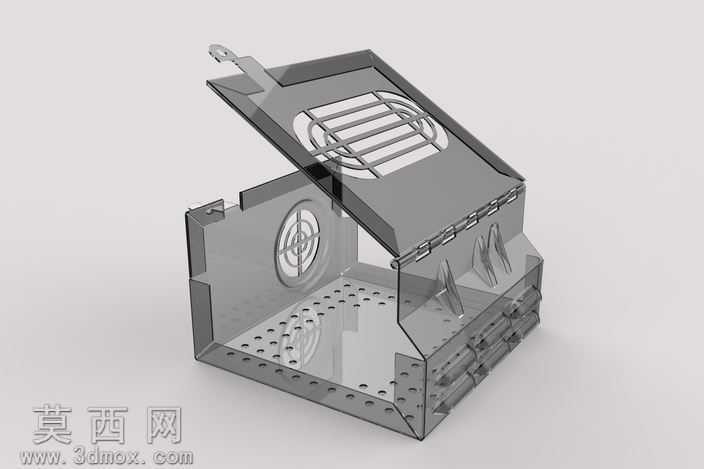

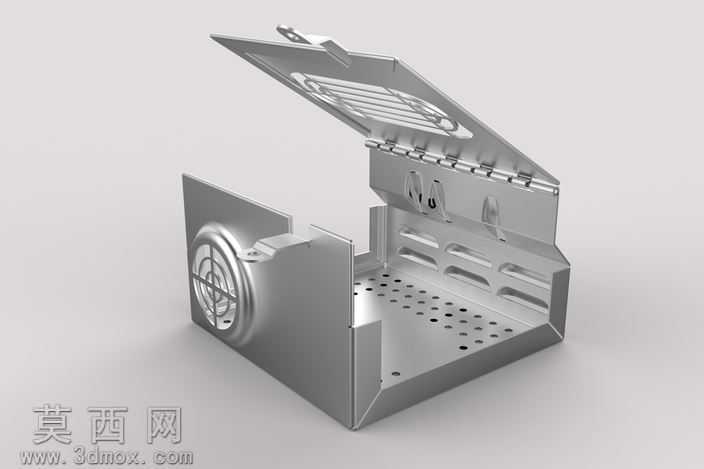

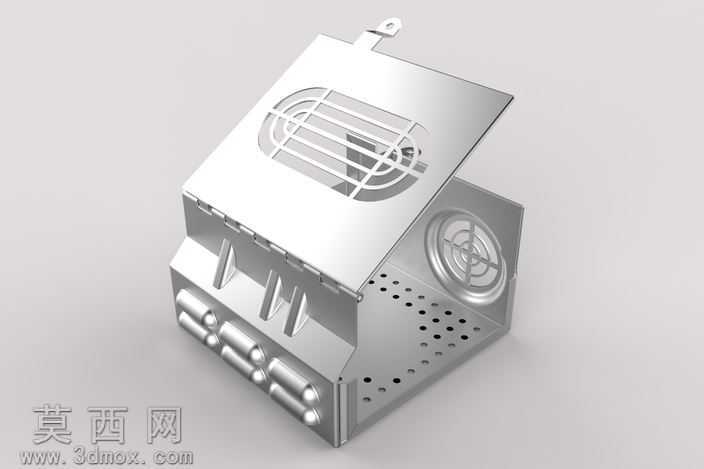

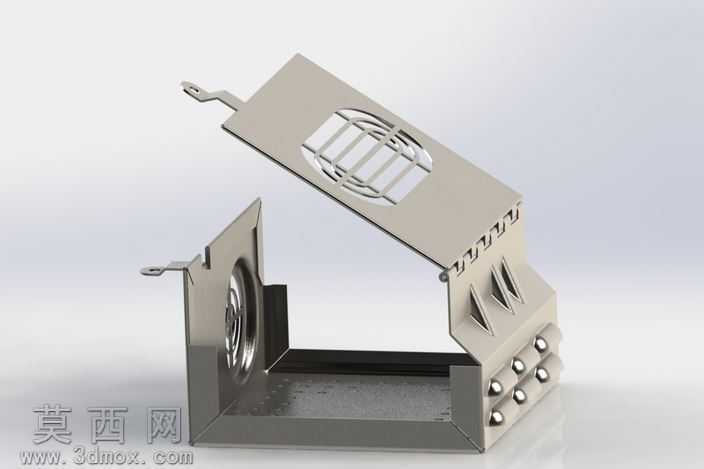

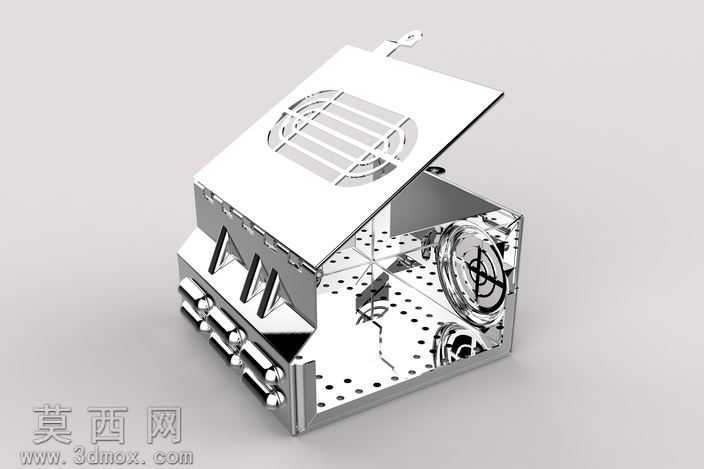

本作品为电控类设备配套的钣金框壳体三维建模成果，建模阶段围绕钣金加工的工艺特性展开，首先依据电控组件的安装空间需求确定整体外轮廓尺寸，以基准面为依托绘制主体板材的展开轮廓草图，对每一处折弯边预留符合加工标准的折弯扣除量，避免成型后出现尺寸偏差。建模过程中同步处理各类工艺结构：侧边延伸出的安装定位舌片，在草图阶段就精准定位安装孔位，确保舌片折弯后能与设备机架的安装位精准匹配；顶面的格栅通风结构，采用阵列切除的方式完成建模，格栅条的宽度、间距均参考电控设备的散热通风标准设置，既保证通风面积满足散热需求，又兼顾壳体的结构强度，避免格栅区域受力变形；侧面的圆形开孔为散热风扇预留安装位，开孔边缘做压边处理，提升开孔处的结构刚度，同时去除锐边避免安装时划伤操作人员。壳体的折弯衔接处设计有定位卡扣结构，替代部分焊接工序，既降低加工成本，又能提升装配效率，卡扣的尺寸公差经过反复校验，确保装配时卡扣能顺畅卡入对应槽位，装配后框体无松动错位。壳体下部的凸点结构采用钣金成型特征建模，为内部电路板的安装提供定位支撑，无需额外加装支撑柱，精简了零件数量。渲染阶段为模型赋予哑光镀锌钢板材质，还原真实钣金件的金属质感，对折弯圆角、开孔边缘做细节处理，模拟钣金冲压、折弯加工后的真实纹理效果，通过环境光调整凸显壳体的结构层次，清晰呈现各部分结构的位置关系。整个设计全程遵循钣金加工的工艺规范，所有特征均可通过常规的激光切割、数控折弯、冲压成型工序实现，无需特殊加工工艺，具备良好的生产可行性，同时兼顾了壳体的防护性能、散热性能与装配便捷性，能够满足电控类设备的外壳使用需求。
