摩托车弧形制动杠杆钣金结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484639
  • 摩托车弧形制动杠杆钣金结构设计
  • 摩托车弧形制动杠杆钣金结构设计
  • 摩托车弧形制动杠杆钣金结构设计

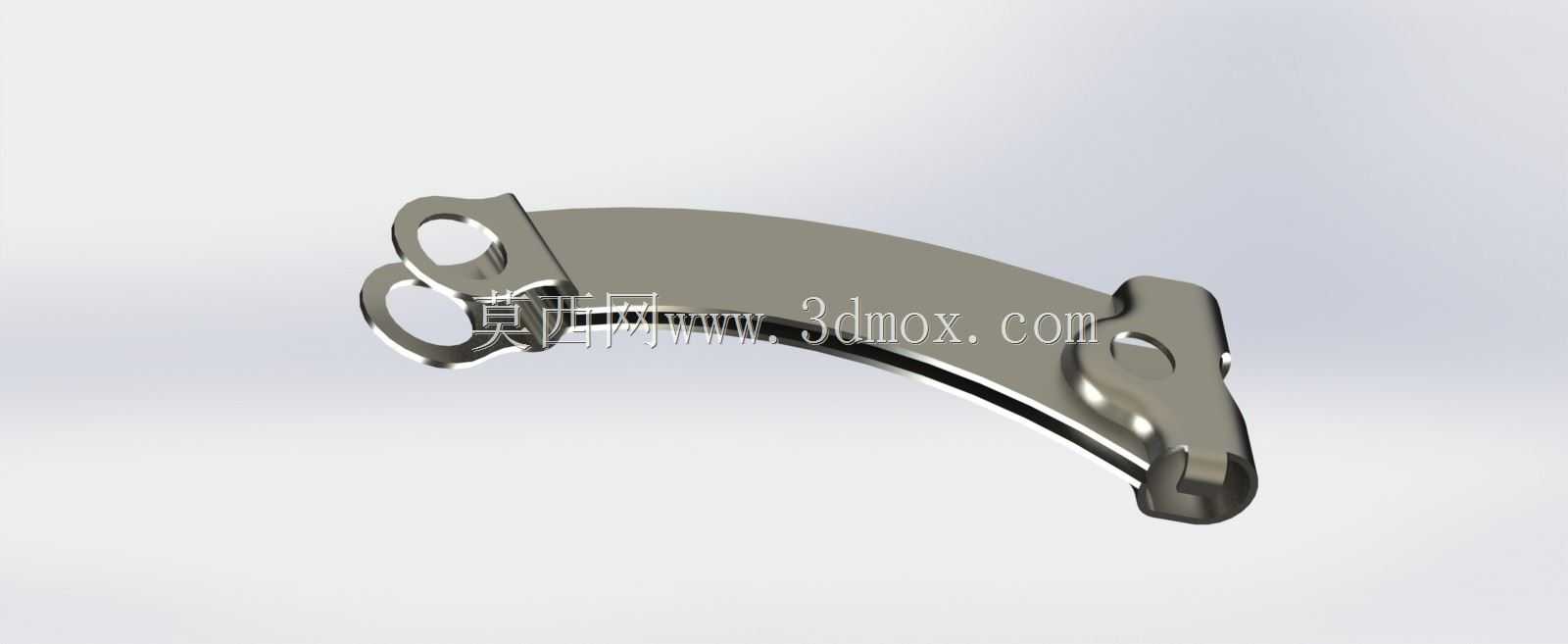

  在两轮摩托车的行车制动系统里,这类弧形钣金制动杆是手操纵制动回路里的核心传力构件,日常骑行中骑手捏下制动手柄的第一级力传递,就靠这个构件完成力的换向与增幅,最终推动制动泵建立油压,实现前轮或者后轮的制动动作。不同于铸造类的厚重制动摇臂,这个零件采用钣金冲压成型工艺,整体为弧形弯板结构,材料选用高强度冷轧弹簧钢板,在保证足够结构刚度的同时,能把零件自重控制在很低的水平,适配摩托车轻量化的设计需求。从实际装车的边界条件来看,零件一端的双孔铰接位是安装基准,两个同轴的铰接孔分别对应制动摇臂轴与手柄拉杆的连接位,孔位的同轴度公差需要控制在0.05mm以内,否则会出现操纵卡滞、回位不畅的问题,骑行过程中容易引发制动拖滞、摩擦片异常磨损的故障。

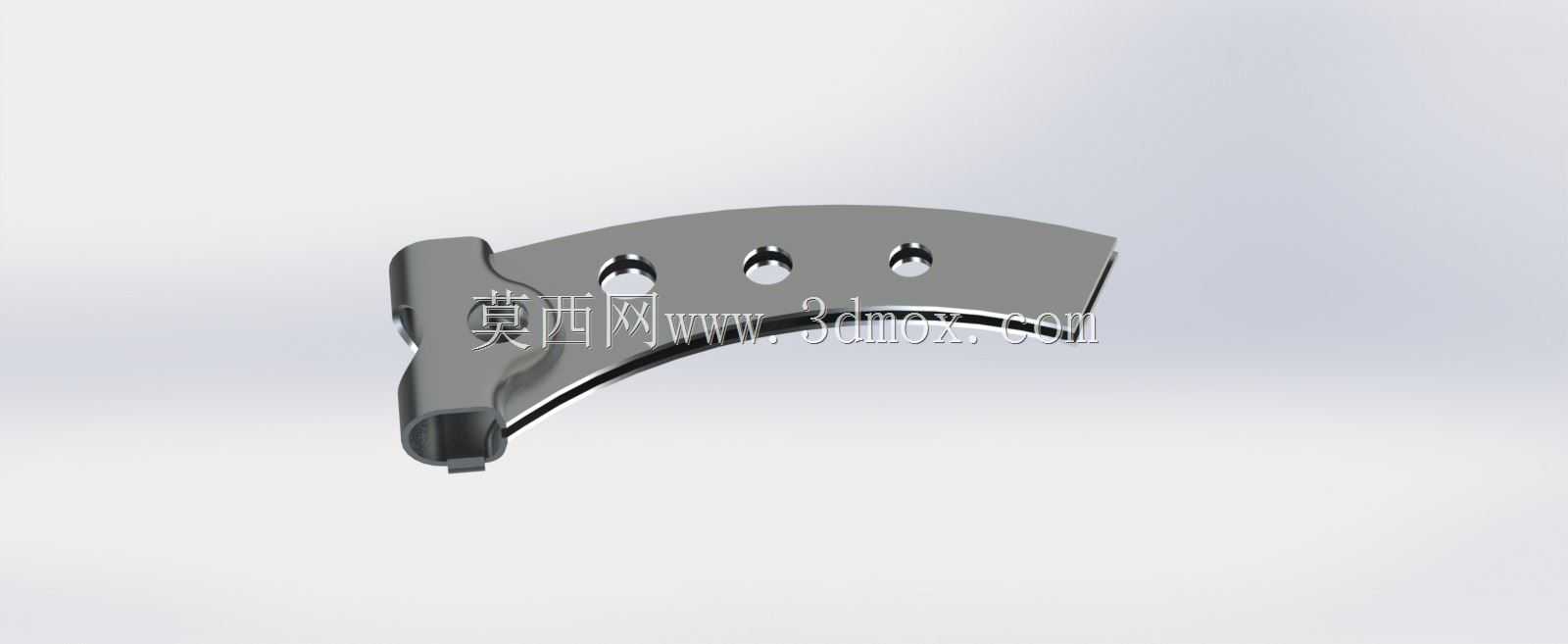

  零件中部的弧形过渡段不是单纯的造型设计,这个弧度是严格按照摩托车手把管内部的安装空间做的避让设计,既能够避开手把内部的走线槽、油门拉索的布置空间,又能在捏下制动的行程里,保证杠杆的转动轨迹不与周边的塑料覆盖件、开关线束发生干涉,实际装车时这个弧形段的曲率半径偏差不能超过1mm,否则装配时就会出现顶碰护板的问题。零件另一端的卡槽结构是直接卡接制动泵推杆的位置,卡槽的开口宽度与深度需要和推杆端部的圆柱销做间隙配合,间隙量控制在0.1-0.2mm之间,间隙过大会导致制动自由行程过大,制动响应滞后,间隙过小则会出现安装困难、低温下卡滞的问题。做这类钣金件的三维结构设计时,不能直接用实体拉伸做简化建模,需要考虑钣金冲压工艺的成型特性,

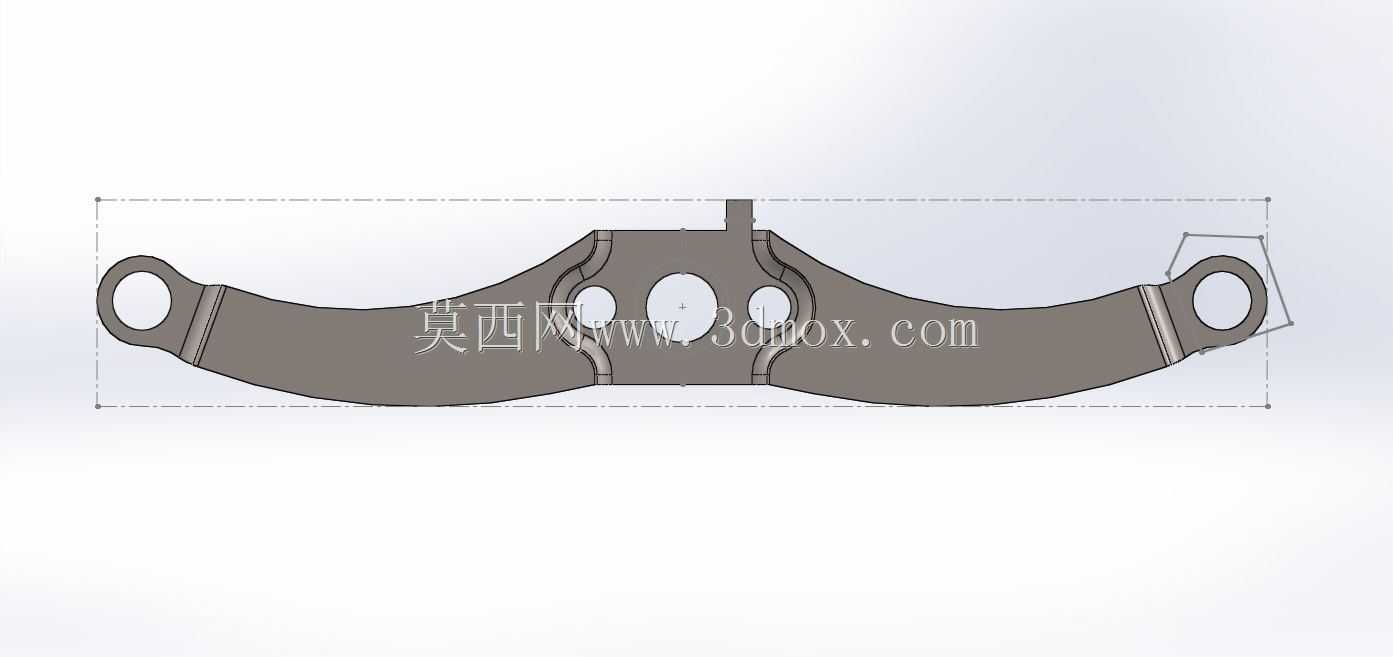

  首先要确定板材的厚度,这类受力的制动钣金件一般选用2.5-3mm厚的冷轧钢板,建模时需要先展开平板毛坯,计算好折弯扣除量,弧形段的折弯不能出现锐角折痕,要采用渐进式的滚压成型思路,避免折弯处出现应力集中,长期受力后出现断裂隐患。零件上的几个安装孔都需要做翻边强化处理,因为钣金件本身厚度有限,直接冲孔的话孔壁的接触面积太小,铰接转动时容易出现孔位磨损失圆,翻边之后既增加了孔位的接触长度,提升了铰接的稳定性,又能强化孔位周边的结构强度,不需要额外焊接衬套就能满足上万次操纵的疲劳寿命要求。从实际使用场景来看,这个零件长期暴露在户外环境里,需要耐受雨水、泥沙的侵蚀,所以结构设计时要尽量避免出现封闭的积砂死角,弧形段的表面要做平滑过渡,

  不容易积存泥沙,铰接孔位要预留润滑脂的存留空间,减少日常维护的频次。在制动操纵的力传递过程中,这个杠杆的力臂比是经过反复调校的,从铰接中心到手柄连接孔的距离,与铰接中心到制动泵推杆卡槽的距离比值大概在3:1左右,这个比例既能够保证骑手用不大的握力就能建立足够的制动油压,又不会让制动行程过长,导致捏到底才出现制动力的问题。做三维建模的时候还要考虑零件的工艺可行性,整个零件的所有折弯方向要尽量保持在同一侧,减少冲压时的翻面工序,降低模具的复杂程度,零件边缘的所有锐边都要做倒钝处理,避免装配时划伤操作人员,也防止长期使用中应力集中出现边缘开裂。不同于机加工的实心杠杆,这个钣金结构的制动杆在受到过大冲击载荷时,会先出现一定的塑性变形,而不是直接发生脆性断裂,在突发的摔车、碰撞场景里,这种变形特性能够吸收一部分冲击能量,避免制动泵等更贵重的部件被撞坏,降低维修成本。安装的时候,这个零件是嵌套在手把管的制动支座内部,整体的外轮廓尺寸不能超过手把护罩的内部空间,最大宽度控制在22mm以内,弧形段的最高点距离铰接中心的高度不超过35mm,保证装配之后护罩能够完全扣合,不会出现外露的缝隙。在日常的制动动作里,这个零件的转动角度大概在25度到30度之间,整个转动行程里,零件的所有位置都要和周边的油门转把、离合手柄保持至少3mm的安全间隙,避免操纵时出现互相干涉的问题。
