38mm直径电机用十字滑块联轴器结构

　　在中小型传动设备的轴系布局里，这类十字滑块结构的联轴器一直是小扭矩、同轴度存在小幅偏差场景下的常用连接件，尤其适配直径38mm的电机输出轴配套，常见于小型输送线驱动端、轻工包装设备的动力接驳、台式加工设备的主轴传动等场景，用来抵消安装过程中两根对接轴之间的径向偏移、角度偏斜，避免轴系因强行对中产生额外的弯曲应力，过早磨损轴承或者折断轴头。

　　从实际使用的功能逻辑来看，这类联轴器不需要额外的弹性元件，靠中间十字滑块两侧的凸榫分别嵌入两端轴套的凹槽内实现扭矩传递，相比弹性套柱销联轴器，它的结构更紧凑，对安装空间的轴向尺寸要求更小，在低速、载荷平稳的传动场景里，维护成本极低，没有易老化的橡胶元件需要定期更换，只要定期检查滑块与凹槽的配合间隙，就能保证长期稳定运行。很多现场安装的时候，工人很难做到电机轴和从动轴的绝对对中，尤其是机架焊接后存在轻微变形的设备，这类十字结构的联轴器可以允许0.5-1mm的径向偏移，1度以内的角度偏斜，完全能覆盖常规安装的误差范围，不会因为对中精度不足导致电机运行时出现异常振动、电流过载的问题。

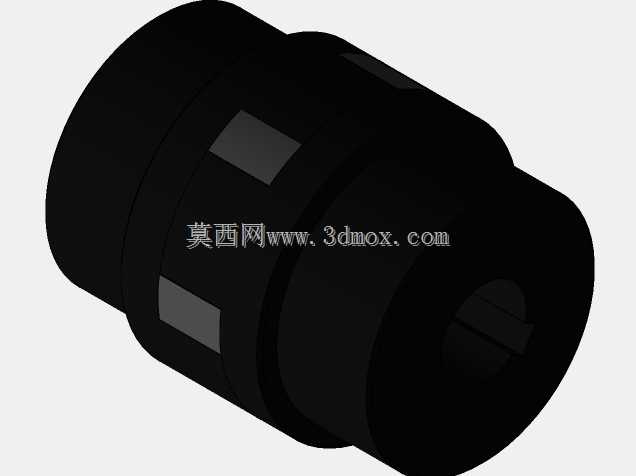

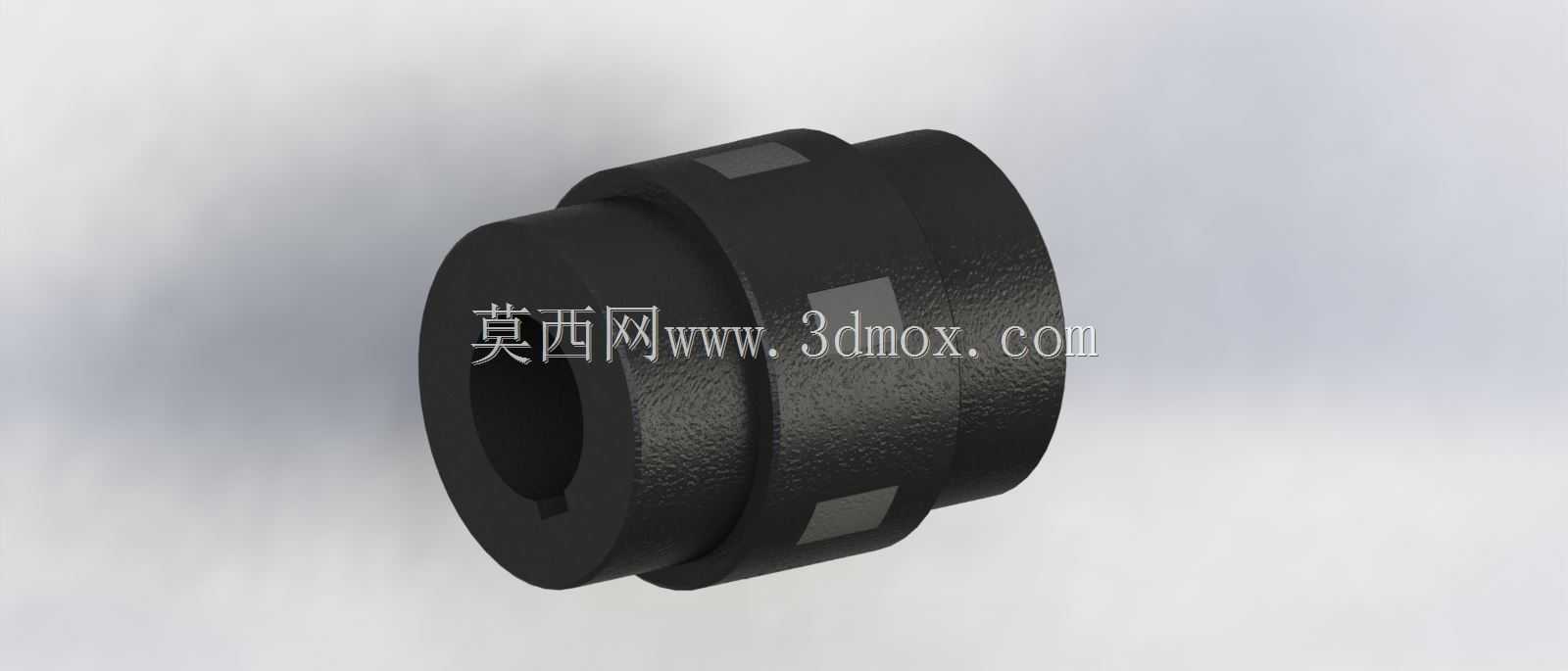

　　设计这类联轴器的时候，首先要匹配对接轴的直径尺寸，本次结构适配的轴径为38mm，两端轴套的内孔可以根据实际需求加工键槽，靠平键实现轴与轴套的周向固定，轴套的外径一般取轴径的1.8-2.2倍，保证足够的壁厚承受传递扭矩时的剪切应力，中间十字滑块的凸榫宽度要和轴套上的凹槽宽度做间隙配合，间隙量控制在0.05-0.1mm之间，既保证滑动顺畅可以补偿偏移，又不会因为间隙过大导致传动时出现冲击噪音。整体的轴向总长度要控制在合理范围，不能过长导致轴系悬臂尺寸增加，也不能过短导致滑块的滑动行程不足，无法补偿允许的偏移量。外形上两端轴套做了等直径的圆柱结构，外圆不需要额外加工复杂轮廓，加工时只要保证内孔与外圆的同轴度，凹槽的对称度，就能满足装配要求，十字滑块的两个凸榫呈90度垂直分布，分别对应两端轴套的凹槽方向，装配后滑块可以在凹槽内小幅滑动，自动适应两轴的位置偏差。

　　安装边界上，这类联轴器的径向最大尺寸要注意和周边的机架护罩、走线槽预留足够的安全间隙，一般保留5mm以上的空隙即可，轴向安装时要在两轴端面之间预留2-3mm的间隙，避免轴系受热伸长后顶死联轴器，导致额外的轴向载荷作用在电机轴承上。固定方式上轴套侧面可以加工紧定螺钉孔，靠紧定螺钉顶在轴的键槽或者平面上，防止轴套在运行过程中出现轴向窜动，对于正反转频繁的场景，也可以采用抱紧式的轴套结构，开轴向缝用螺栓锁紧，夹紧力更大，不会出现松动打滑的问题。

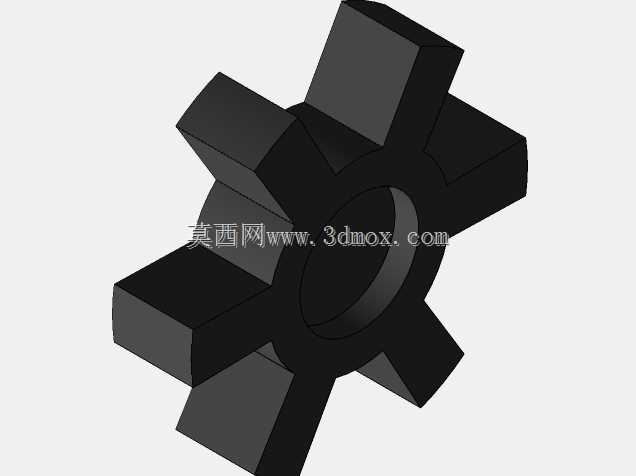

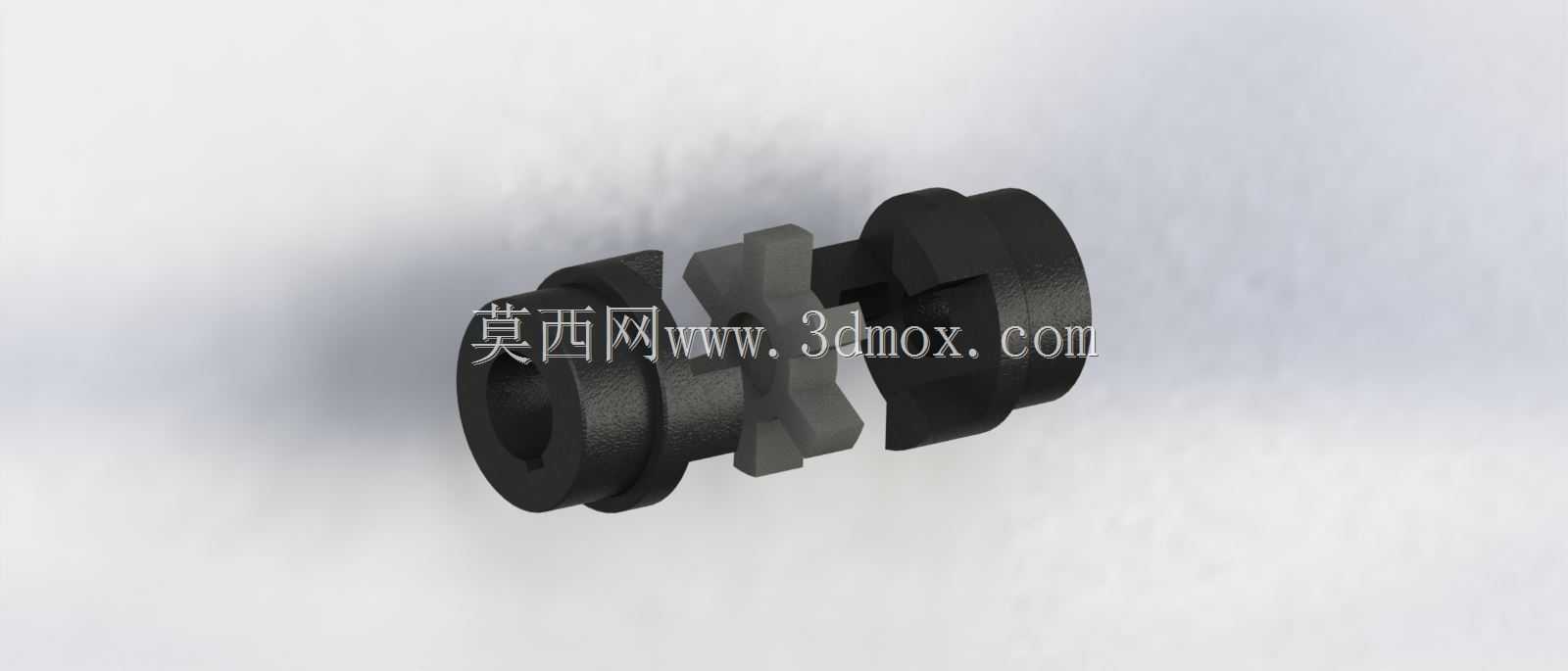

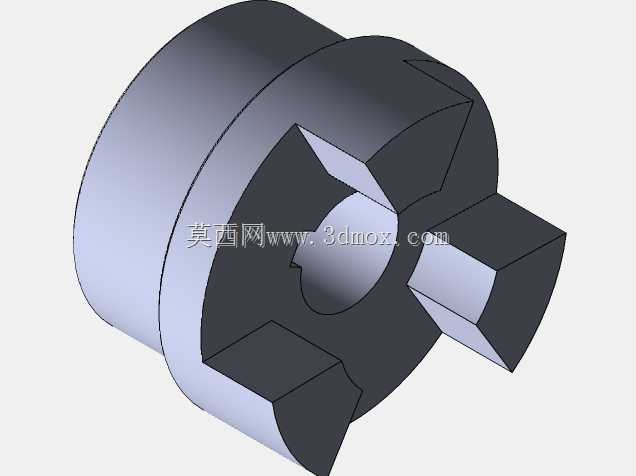

　　从建模的角度来说，绘制这个结构的时候要先确定两端轴的配合尺寸，先做出轴套的基体特征，拉伸切除出内孔和键槽，再在轴套端面切出和十字滑块配合的凹槽，中间的十字滑块部分要注意凸榫的尺寸和凹槽的配合公差，两个凸榫的垂直角度要严格保证90度，否则装配后会出现卡滞，无法顺畅补偿偏移。整体结构没有复杂的曲面特征，所有特征都是规则的拉伸、切除，加工工艺性好，普通的车削、铣削设备就能完成加工，材料一般选用45号钢调质处理，有一定的强度和韧性，滑块部分如果需要降低摩擦系数，也可以选用尼龙或者铸铁材质，运行时噪音更小，耐磨性更好。

　　在实际选型的时候，要先计算传动系统的额定扭矩，保证联轴器的许用扭矩大于系统的最大工作扭矩，再根据轴径确认对应的规格，不能只看轴径匹配就选用，否则在过载场景下会出现凸榫剪断的问题。这类十字联轴器不适合高速传动场景，一般适用的转速在1000转/分钟以内，转速过高的话滑块的偏心滑动会产生较大的离心力，导致振动加剧，磨损加快，所以多用于中小型电机的低速输出端，完全能满足常规轻工设备、小型输送装置、非标自动化设备的传动连接需求，是机械传动结构里非常经典、应用极广的轴连接部件。
