高精度偏心旋转传动轴结构设计

　　在各类需要实现偏心往复运动与旋转运动复合传递的机械设备中，偏心轴是核心的运动转换零件，其结构设计的合理性直接决定整套传动机构的运行精度、使用寿命与噪音表现。这类轴件常应用在压力机的曲柄滑块机构、振动筛分设备的激振单元、内燃机的气门传动组、纺织机械的往复导纱机构以及各类自动化送料设备的间歇传动结构中，通过自身轴线与回转中心的固定偏移量，将输入的匀速旋转运动转化为从动件的规律往复直线运动或者摆动，相比采用曲柄搭配独立销轴的分体式结构，一体式偏心轴的整体刚性更强，传动间隙更小，在高负载、高转速的连续运行工况下能有效避免连接松动带来的冲击与精度衰减。

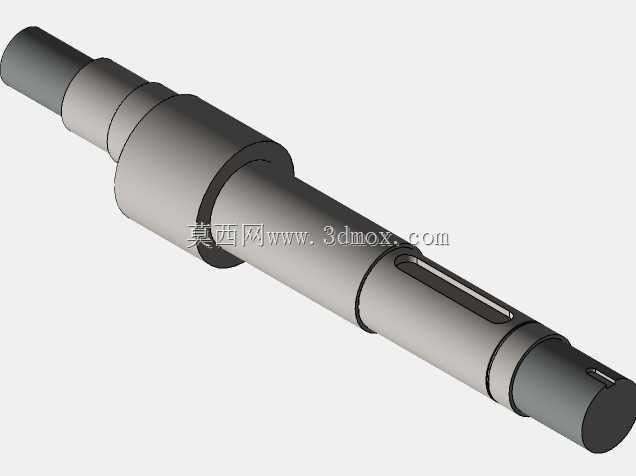

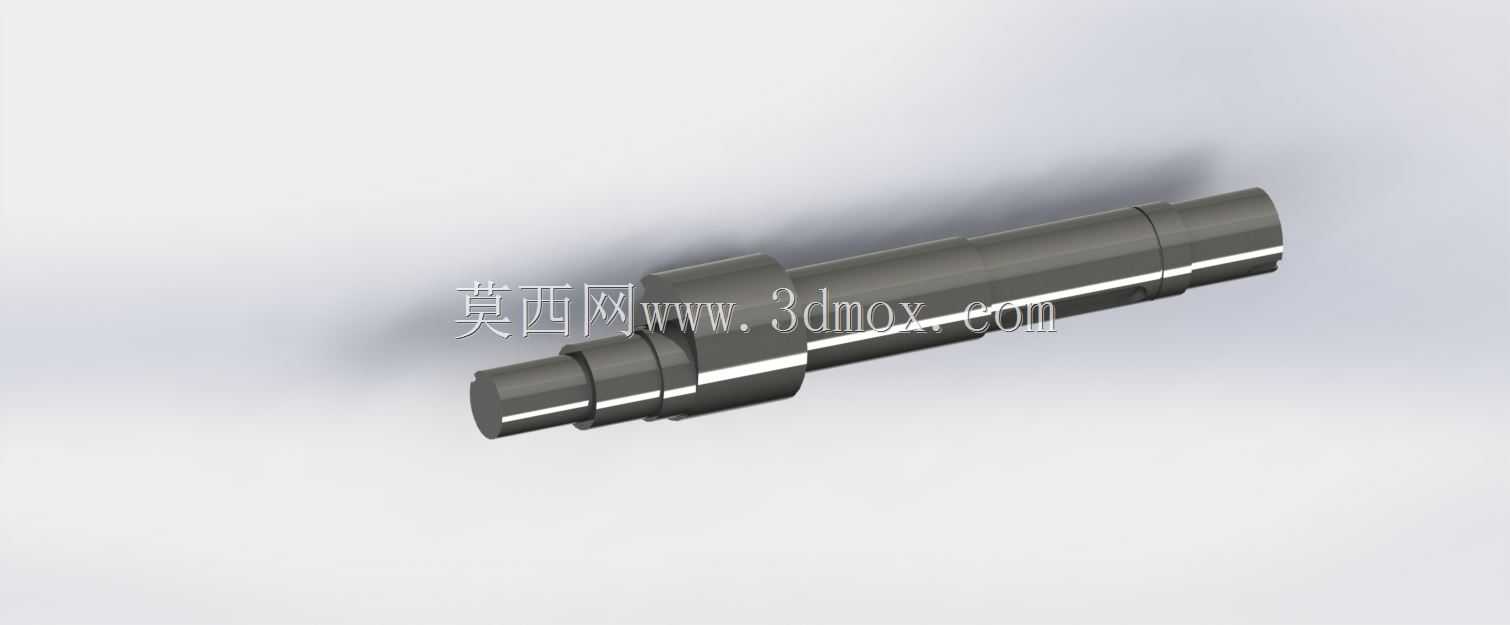

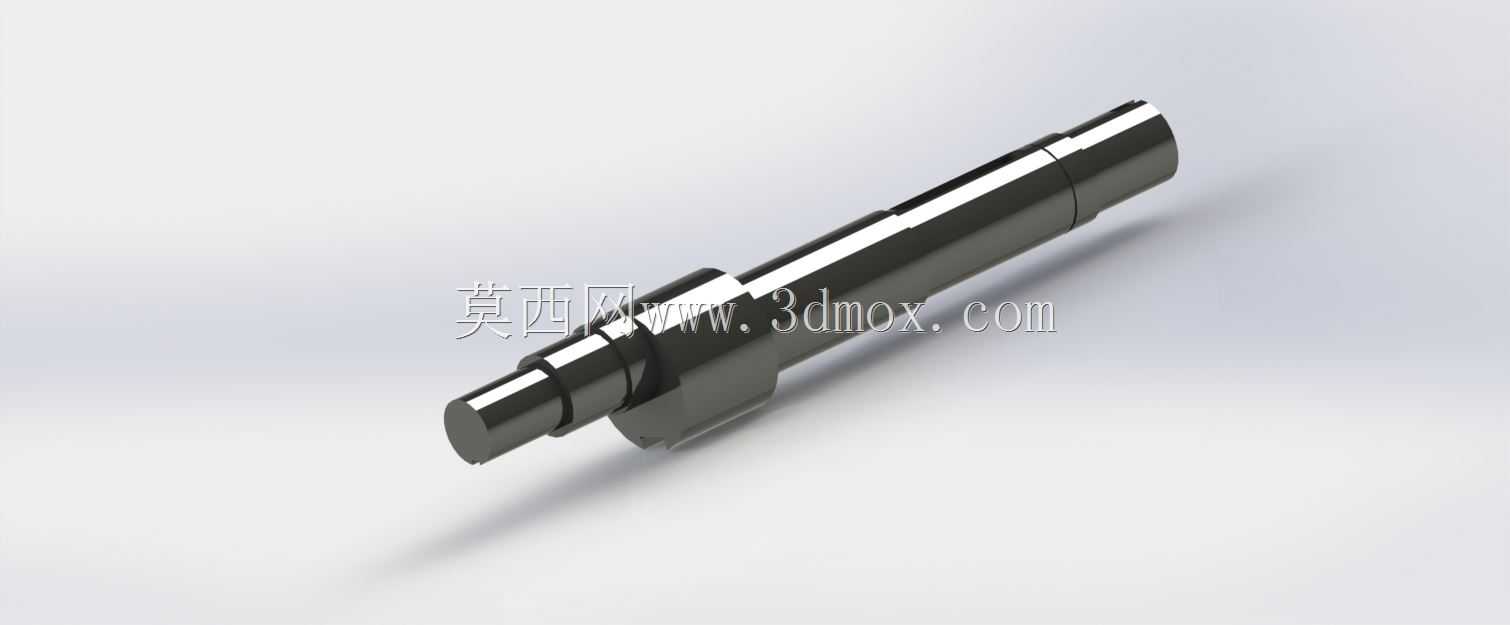

　　从结构设计逻辑来看，这款偏心轴采用多段阶梯式轴身布局，不同轴段分别承担支撑定位、偏心传动、动力输入输出的不同功能。两端的细轴段为支撑轴颈，加工精度与同轴度要求最高，装配时与机架上的滚动轴承内圈过盈配合，作为整根轴的回转基准，轴颈表面需做磨削处理保证粗糙度要求，降低轴承运转时的摩擦损耗，同时轴颈根部设计有退刀槽与圆角过渡，避免应力集中导致的轴件疲劳断裂。中间直径更大的偏心段是核心功能区域，其外圆轴线与两端支撑轴颈的轴线存在固定的偏心距，这个偏心距的数值直接决定从动件的行程大小，设计时需要根据配套机构的运动行程要求精准核算，偏心段的外圆表面同样需要高精度加工，通常会配套安装滚针轴承或者铜套，与连杆类从动件形成转动副，将偏心转动转化为从动件的往复动作。

　　在安装边界的尺寸设计上，各段轴颈的直径公差需严格匹配对应标准轴承的内孔尺寸，轴肩的高度要符合轴承内圈的定位要求，既不能过高导致轴承拆卸困难，也不能过低无法提供足够的轴向定位力。轴身的轴向尺寸需要与机架的安装间距、配套连杆的宽度、轴承端盖的安装空间完全匹配，预留出适当的轴向窜动间隙，避免热胀冷缩导致轴件运转卡滞。轴端通常会设计有键槽或者螺纹孔，用于安装联轴器、带轮等动力输入零件，键槽的位置需要避开轴肩的应力集中区域，键槽的宽度与深度符合对应平键的国家标准，保证动力传递的可靠性。部分应用场景下的偏心轴还会在轴身设计有润滑油道，连通各转动配合面，实现运转过程中的持续润滑，降低配合面的磨损速率。

　　建模过程中需要重点保证各轴段的同轴度、偏心段的位置精度、各过渡圆角的尺寸一致性，这些细节直接影响后续出图加工的成品合格率。如果偏心距的加工误差超出允许范围，会导致从动件的行程不符合设计要求，引发机构运动干涉或者输出动作不到位的问题；如果轴颈的圆柱度误差过大，会导致轴承装配后出现偏载，加速轴承磨损，大幅缩短维护周期。在实际选型应用时，还需要根据设备的负载大小、运转转速、冲击载荷情况选择合适的轴材，常规工况下选用45号钢做调质处理即可满足强度要求，高负载冲击工况下则需要选用40Cr等合金结构钢，配合表面淬火处理提升轴颈的耐磨性能。
