台式小型手动研磨打磨设备结构设计

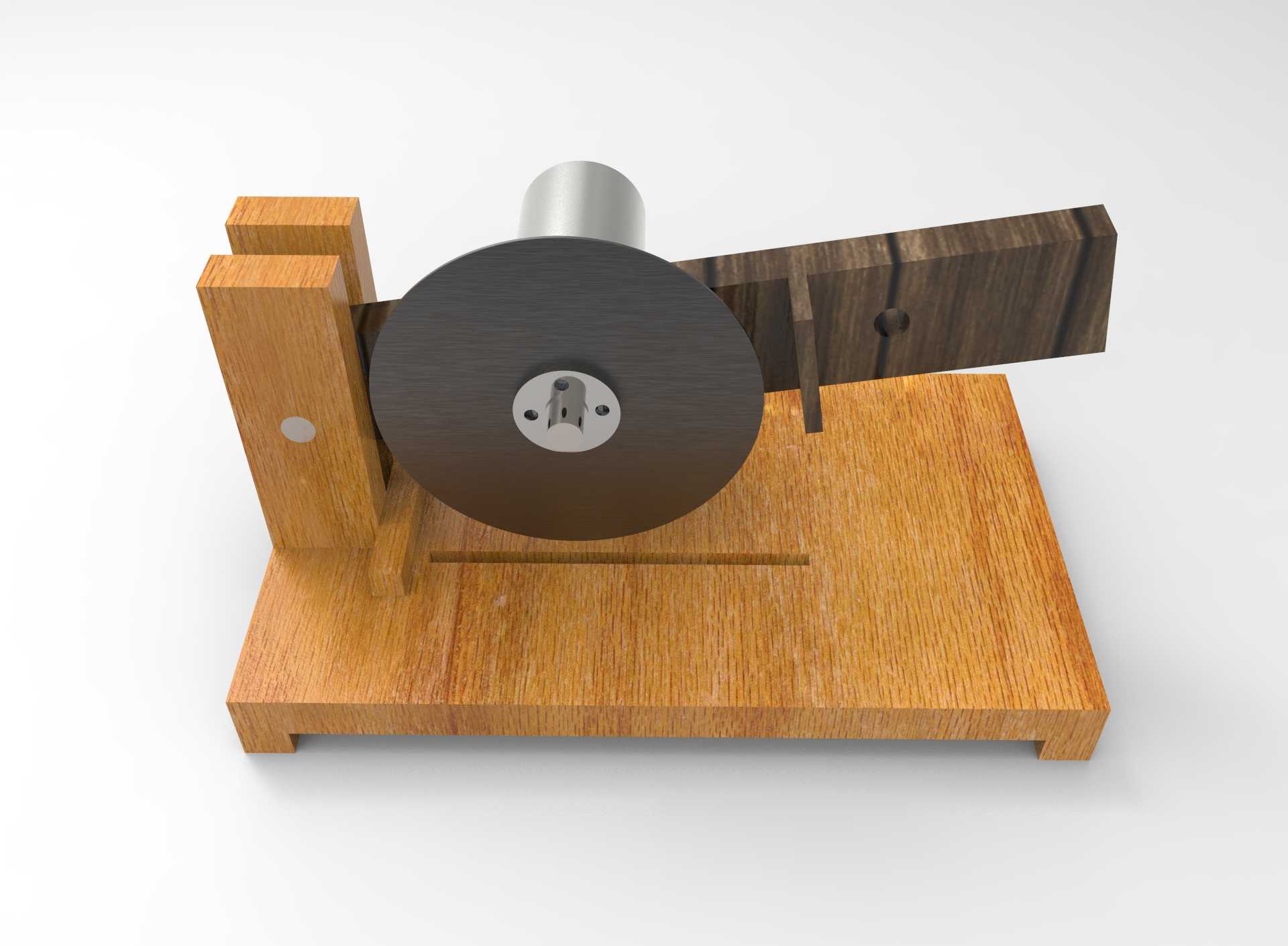

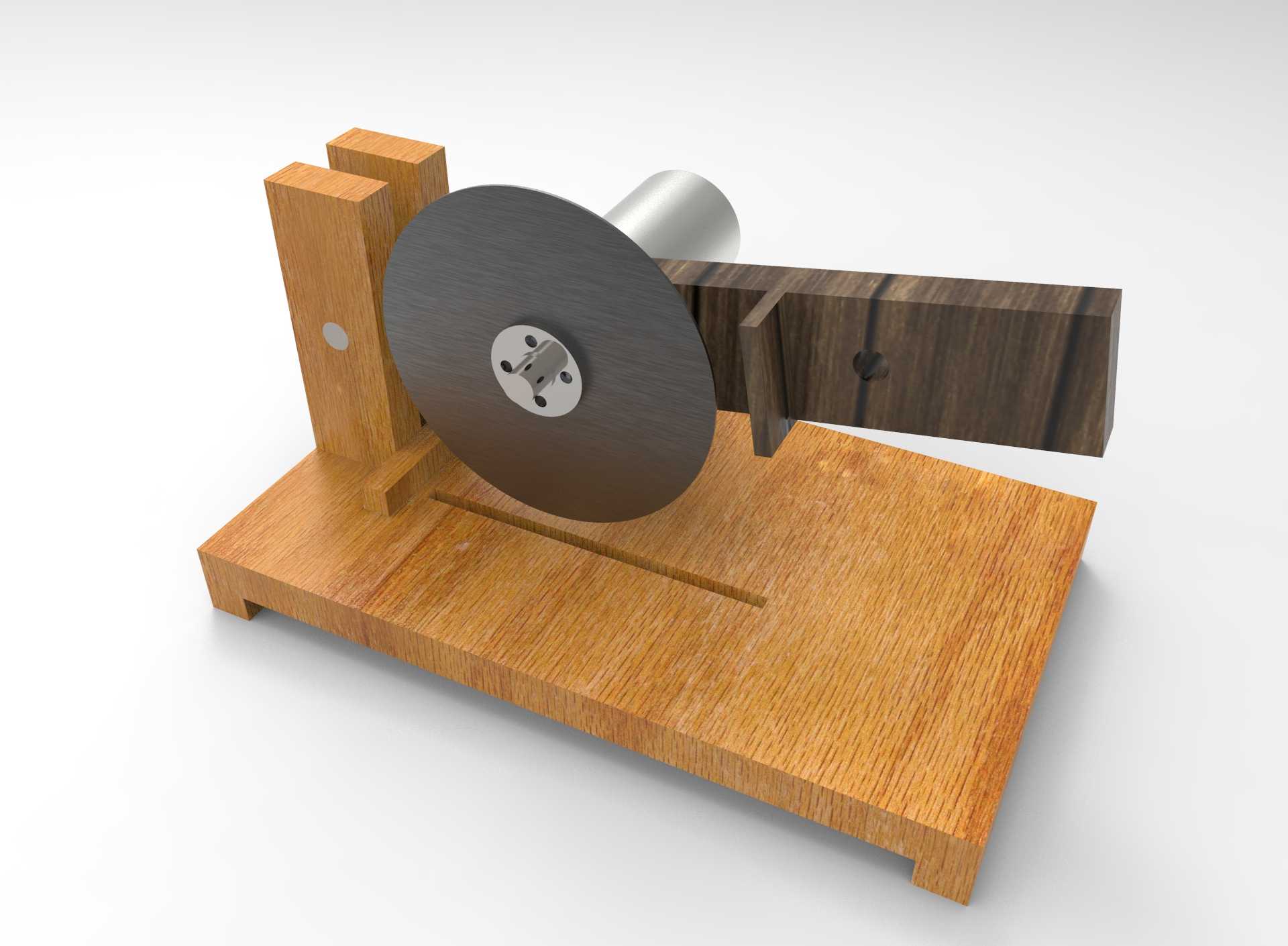

　　这款台式小型手动研磨设备，主要面向小型工件的端面修磨、小尺寸金属件去毛刺、非金属型材切割打磨等场景，在五金维修、小件加工、模型制作、教学实训场景中都有较高的使用频次，相比大型工业磨床，它的占地空间更小，操作门槛更低，不需要复杂的电控接线，纯手动进给的操作逻辑也能让操作人员更灵活地控制磨削进给量，避免工件过磨报废。从结构设计来看，整机采用一体式木质基座作为承载主体，基座上预留了纵向的进给导向槽，工件靠模可以沿着导向槽做直线进给，保证磨削面的平面度，避免手动操作时工件偏移导致的磨削面倾斜问题。立式支撑座直接固定在基座后侧，用来承载砂轮主轴组件，主轴采用悬臂式安装结构，砂轮片通过法兰压盘锁紧在主轴输出端，

　　拆装更换砂轮片时只需要松开压盘紧固件即可，不需要拆解整个支撑结构，日常维护的便利性较好。工件定位挡块安装在靠模的进给路径上，可以根据待加工工件的尺寸调整挡块位置，限定工件的进给极限位置，保证批量加工时工件的磨削尺寸一致性，不需要每次加工都反复对位。设备的整体安装边界控制在较小的范围内，基座底部预留了四个支撑凸台，可以直接放置在常规工作台面上，也可以通过凸台上的安装孔将整机固定在专用工作台上，避免高速磨削时设备出现晃动偏移。砂轮的防护设计上，支撑座的上半部分延伸出半包围的防护挡边，可以阻挡磨削过程中飞溅的磨屑和火花，避免碎屑直接飞向操作人员，同时靠模上的工件压块可以将待加工工件牢牢压紧在靠模台面上，

　　磨削过程中不需要操作人员直接手持工件接触高速旋转的砂轮，大幅降低操作风险。主轴的安装同轴度经过结构校核，砂轮片旋转时的径向跳动控制在合理范围内，保证磨削面的粗糙度均匀，不会出现明显的振纹。这款设备的结构没有冗余的复杂部件，所有受力部件都做了对应的加强设计，立式支撑座采用加厚的实体结构，承受磨削侧向力时不会出现明显形变，长期使用也能保持结构精度，适合小批量、多频次的小件研磨加工作业，也可以作为非标磨切设备的基础结构参考，根据实际加工需求更换不同粒度的砂轮片或者切割片，就能适配不同材质的加工需求，比如更换细粒度砂轮可以做工件的精磨抛光，更换树脂切割片就可以完成小尺寸型材的切断作业。
