手扶式石材表面加工抛光设备结构

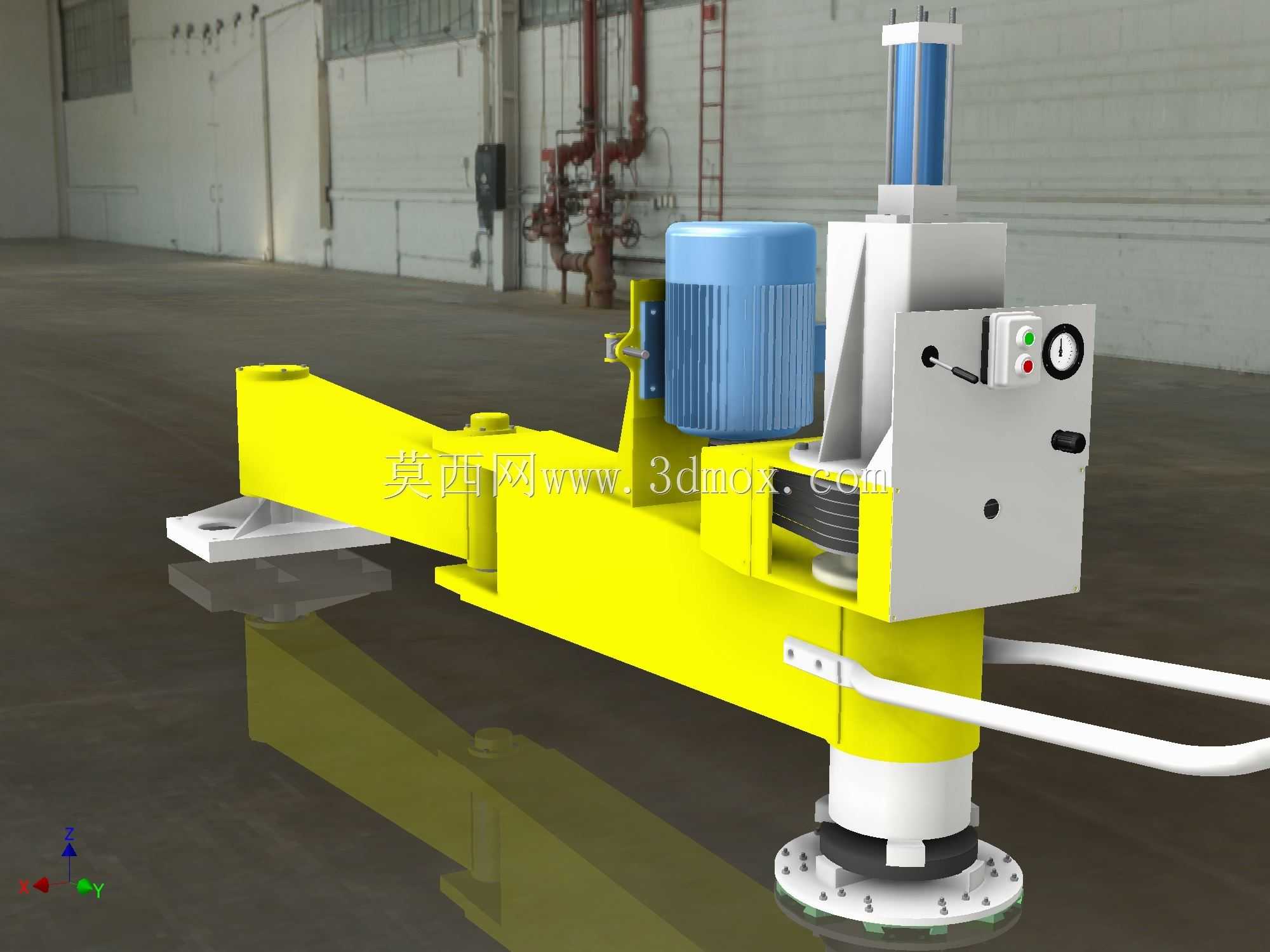

　　这款手扶式石材抛光设备主要面向建筑装饰石材加工场景，适配大理石、花岗石等各类天然及人造石材板材的表面磨抛作业，常见于石材加工厂的板材精加工工位、现场装修施工的石材表面处理环节，可完成从粗磨到精抛的多道工序，消除石材表面的锯切痕迹、凹凸缺陷，最终获得平整光亮的饰面效果。设备采用单立柱回转支撑结构，底部通过法兰盘与基础安装面固定，安装时需保证底座法兰的水平度误差控制在0.1mm/m以内，避免立柱倾斜导致磨盘施压不均影响抛光质量，底座安装预留的螺栓孔位适配M16规格的膨胀螺栓或化学锚栓，整体安装占地面积约1.2㎡，操作臂最大回转半径可达1.8m，可覆盖单块幅宽2m以内的石材板材加工区域，无需频繁挪动待加工工件即可完成整面作业。

　　设备的核心执行单元为垂直布置的磨头组件，磨头的升降进给采用气缸驱动结构，相比传统丝杆进给结构，气动进给可实现柔性施压，抛光过程中可根据石材表面的细微起伏自动调整进给压力，避免硬接触导致的磨盘崩边、石材表面刮花问题，磨盘转速通过驱动电机直连传动实现，搭配不同目数的磨料磨盘即可完成从粗磨找平、细磨细化到精抛出光的全流程加工，磨头处设置的压力表可实时显示施压压力数值，操作人员可根据石材材质、加工工序调整供气压力，粗磨工序可适当调高压力提升去除效率，精抛工序降低压力保证表面光泽度均匀。操作扶手设置在磨头支座侧方，扶手长度经过人机工程校核，操作人员站立在设备侧方即可推动磨头组件沿立柱回转、沿臂架滑移，扶手旁集成了设备启停、磨头升降、紧急停止的控制按钮，操作时无需频繁往返控制柜，降低操作劳动强度。

　　驱动电机采用立式安装结构固定在臂架尾部，与磨头组件形成重量平衡，减少臂架回转时的偏载力矩，电机外壳设置散热筋结构，可适配长时间连续加工的散热需求，控制箱集成在立柱上部的支座位置，箱体上设置电源指示灯、运行指示灯与压力显示表，电气线路全部沿臂架内部的走线槽布置，避免加工过程中水花、磨屑飞溅损坏线路。设备的供水系统接口设置在磨头侧方，抛光作业时可同步向磨盘与石材接触面输送冷却水，既可以带走磨抛产生的热量避免石材表面过热开裂，也可以冲刷磨屑防止磨料堵塞影响抛光效率。

　　从结构设计逻辑来看，这款设备优先考虑了石材加工场景的实用性与维护便捷性，臂架采用钢板焊接箱型结构，焊接后经过去应力退火处理，长期承受交变载荷也不会出现变形问题，回转支撑部位采用密封式回转支承，可阻挡磨屑、水汽进入轴承内部，延长润滑维护周期，磨头与驱动轴的连接采用快拆结构，更换不同目数磨盘或磨损后的磨盘时无需专用工具，单人即可在1分钟内完成更换，适配加工过程中频繁换盘的作业需求。设备的气动系统设置了过滤调压组件，可过滤压缩空气中的水分与杂质，避免气缸、阀件出现卡滞故障，整体管路采用快插接头连接，后期维护更换管路时操作简便。

　　在实际作业场景中，这类手扶式抛光设备相比全自动龙门抛光设备，采购成本更低、操作灵活性更强，既可以用于批量板材的常规抛光作业，也可以处理异形石材板材、局部修补后的石材表面抛光工作，对加工场地的要求更低，无需配套大型输送辊道与数控系统，适合中小型石材加工企业、现场装修施工团队使用，设备作业时的磨头进给速度、移动速度完全由操作人员手动控制，对操作人员的经验有一定要求，但也因此可以适配更多非标准化的加工需求，比如石材线条边缘的抛磨、局部缺陷的修复抛光等全自动设备难以覆盖的加工场景。
