itdb02-5.0型TFT液晶显示模组结构

　　在嵌入式控制终端、小型工业人机交互界面、开源硬件开发板配套外设这类场景里，这类5.0英寸规格的TFT液晶显示模组是出镜率极高的配套部件，很多做小型测控设备、桌面级实验装置的结构工程师，在做壳体开孔、安装位设计时，都需要精准的三维结构数据来做配合校验，避免出现安装干涉、屏幕可视区被壳体边框遮挡的问题。从结构设计逻辑来看，这款显示模组采用了板载一体化的布局，液晶面板的驱动电路直接集成在屏幕背部的PCB基板上，外围没有额外延伸的转接板，整体外轮廓是规整的矩形结构，屏幕有效显示区域居中布置，四周的PCB边框预留了均匀的安装固定位，四个角位的通孔是核心安装基准，设计时直接匹配M2规格的铜柱或者螺丝就能完成固定，不需要额外做定制压片，

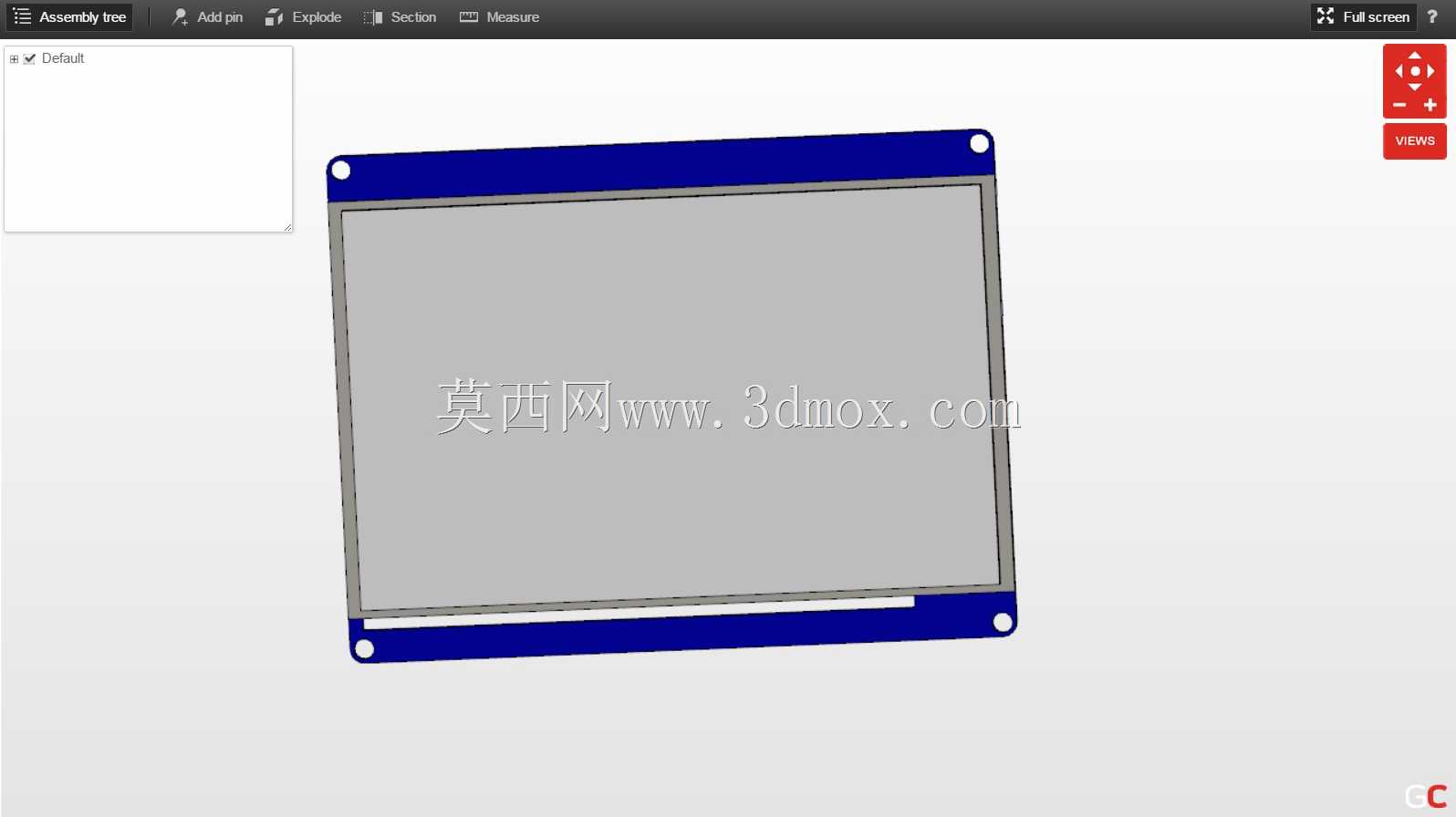

　　安装容错空间比较充足。实际选型做结构配合时，要注意屏幕正面的液晶显示层和背部PCB之间的厚度差，屏幕正面的蓝色边框是PCB基材的阻焊层区域，这个区域是实体结构，做壳体视窗开孔的时候，开孔尺寸要比中间灰色的有效显示区大1.2mm左右，但不能超过蓝色边框的内边缘，不然会露出PCB基材影响外观，同时视窗的沉台深度要控制好，不能压到液晶表面的偏光片，不然会造成显示水波纹甚至屏幕损坏。从功能适配的角度说，这类模组一般是并行总线接口，能直接匹配主流的单片机、嵌入式开发板的IO口，做工业现场的参数显示、简单交互界面的呈现完全够用，相比同尺寸的串口屏，它的响应速度更快，适合需要动态刷新曲线、实时数据的场景，比如小型温控设备的参数显示、

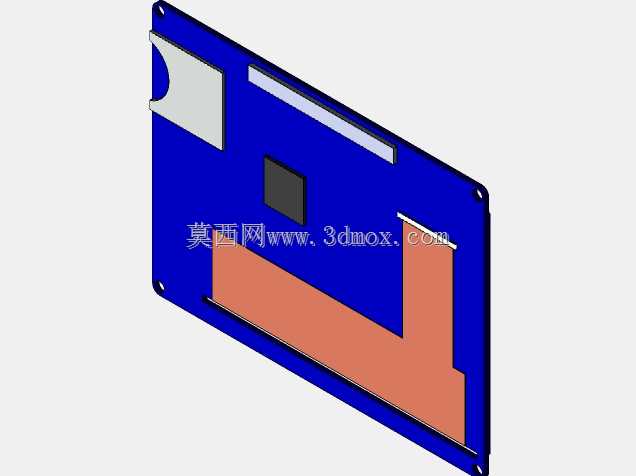

　　3D打印机的操作界面、开源数控装置的状态显示都能适配。做结构建模的时候，要重点还原几个关键边界：首先是四个安装孔的中心距，横向和纵向的孔位公差要控制在±0.1mm以内，这是安装对位的核心基准；其次是屏幕整体的厚度，包括背部PCB上的接插件凸起高度，很多工程师做设计时容易忽略接插件的突出量，导致壳体后盖合不上，或者接插件和内部其他电路板产生干涉；还有屏幕正面的有效显示区边界，这个尺寸直接决定了面板视窗的开孔大小，要是尺寸偏差，要么视窗挡显示内容，要么缝隙过大漏出内部结构。另外，这款模组的PCB边框在屏幕下方有一个稍宽的条状区域，这个区域是背光驱动电路和接口排针的布置位置，做内部走线规划的时候，要给这个区域预留足够的走线空间，

　　不要把其他结构件压在这个区域的元件上，避免造成电路短路。在实际设备装配场景里，这类屏幕一般是通过四个角的铜柱固定在设备前面板的内侧，屏幕正面和前面板之间可以加一层薄的EVA泡棉胶圈，一方面可以缓冲震动，避免设备运输过程中屏幕受冲击损坏，另一方面可以遮挡缝隙，防止灰尘从视窗缝隙进入设备内部。做三维结构校验的时候，还要模拟屏幕接插件的接线折弯空间，排针上插好排线之后，排线的折弯半径不能小于5mm，不然长期使用会出现排线断裂的问题，所以在屏幕背部和设备内部其他元器件之间，至少要预留8mm以上的空间，用来容纳排线和接插件的高度。很多新手工程师做这类屏幕的配套结构时，容易犯的错误是只参考屏幕的标称尺寸，忽略了PCB板的实际加工公差，还有元件的焊接高度偏差，导致做出来的壳体要么装不进去，要么屏幕固定之后出现歪斜的问题，用精准的三维模型做前期的装配干涉检查，就能提前规避这些问题，减少打样返工的次数。另外，这类TFT模组的背光部分是均匀布置在液晶层背部的LED灯组，结构上不需要额外做背光的固定结构，只要安装时不要过度挤压屏幕背部，就不会出现背光不均的问题，固定螺丝的锁紧扭矩要控制在合适范围，扭矩过大会导致PCB板变形，拉扯液晶层出现显示异常。
