带双法兰安装位90度弯管接头结构

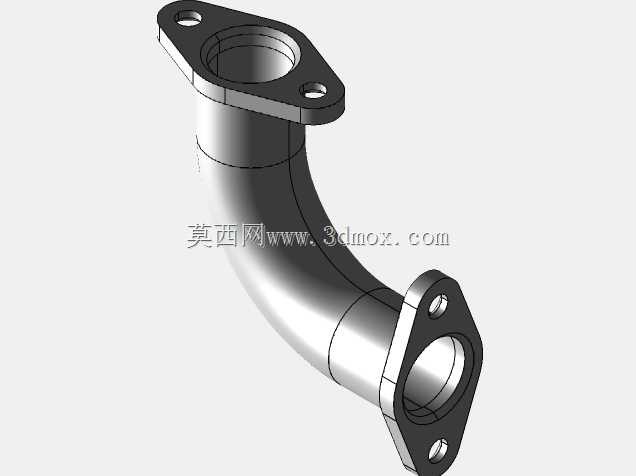

　　这类90度弯管接头在流体输送管路系统中承担着核心的转向连接作用，常见于小型内燃机进排气支路、液压系统旁通管路、气动设备气路排布、小型冷却系统循环管路等场景，用来在有限安装空间内完成管路90度方向的转向衔接，避免管路硬折弯造成的通径缩减、流阻陡增甚至管壁开裂问题。从结构设计来看，该弯管采用等通径空心弯曲结构，弯曲段做了平滑圆弧过渡，没有突变的折角，流体经过转向位置时不会产生明显的涡流区，能有效降低管路运行过程中的压力损失，同时减少带杂质流体对管壁的冲蚀磨损，延长管路件的使用寿命。两端的法兰安装位采用菱形带双安装孔的结构，相比圆形法兰体积更小，安装占用空间更少，两个安装孔对称分布在法兰端面两侧，安装时可以通过螺栓快速完成对位锁紧，

　　法兰端面预留了密封件安装的贴合平面，安装时配合对应规格的密封垫片就能实现端面静密封，防止管路内的流体出现渗漏。设计过程中首先要确定核心通径尺寸，通径大小需要匹配对接管路的内径，保证流体过流面积一致，不会在接头位置出现通径突变；弯曲半径的取值需要兼顾安装空间和流体性能，弯曲半径过小会增加流体转向的阻力，同时弯管成型过程中容易出现外侧管壁拉薄、内侧管壁起皱的问题，弯曲半径过大则会占用过多的安装空间，无法适配紧凑的设备布局。两端法兰的安装孔位需要严格匹配对接端的安装孔距，安装孔的孔径要比配套螺栓大0.2-0.5mm，补偿安装过程中存在的微小对位误差，降低装配难度；法兰端面的平面度需要控制在合理范围内，保证密封垫片受压均匀，

　　避免出现局部密封失效。安装边界方面，该弯管的整体占用空间由弯曲半径、两端法兰的外轮廓尺寸共同决定，安装时需要预留出螺栓锁紧的操作空间，尤其是靠近设备壳体一侧的法兰位，要保证扳手有足够的操作角度，避免出现装配干涉；弯管的弯曲段外侧需要和周边其他零部件保留足够的安全间隙，避免设备运行过程中振动导致弯管和周边部件产生摩擦磨损，同时要考虑管路内流体温度变化带来的热胀冷缩量，预留合适的伸缩余量，防止管路产生额外的内应力。这类弯管在实际选型应用时，需要根据管路内的流体类型、工作压力、工作温度选择对应的管壁厚度和材质，普通气路、水路应用可以采用常规工程塑料或者铝合金材质降低重量，液压油路、高温排气场景则需要选用钢制或者不锈钢材质，

　　保证足够的结构强度和耐温耐腐蚀性能。建模过程中需要重点关注弯曲段的壁厚均匀性，通过扫掠特征完成主体管路的构建后，要对弯曲位置的壁厚做核查，避免出现建模过程中壁厚偏移导致的局部壁厚过薄问题，两端法兰和管路主体的衔接位置要做圆角过渡，减少应力集中，避免管路在受压力冲击或者振动时从衔接位置出现断裂。
