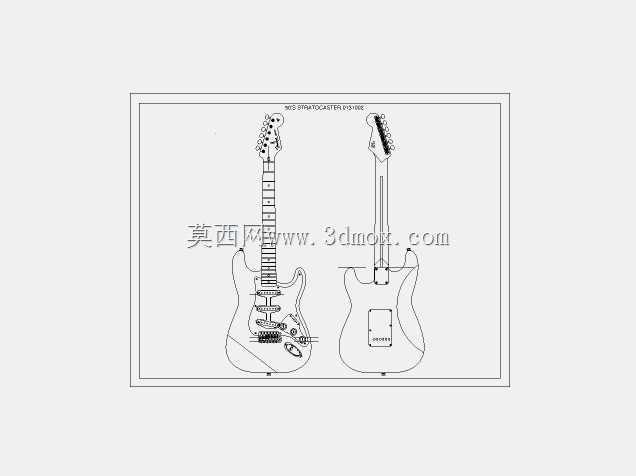

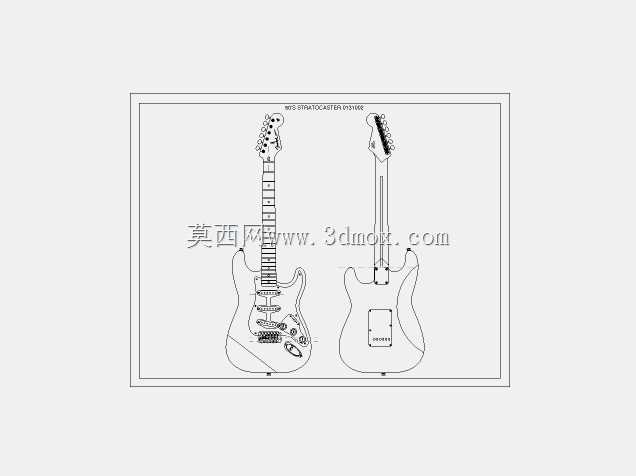

电吉他琴身挡泥板层结构设计图纸

　　在电吉他的量产加工与定制改装场景中，琴身挡泥板层是衔接拾音器、电路仓与琴身主体的核心结构件，这类部件的加工精度直接影响乐器装配后的手感一致性与电路屏蔽效果，不少CNC加工工坊在承接小批量电吉他配件订单时，都会优先参考标准化的层结构图纸来做刀路规划。从实际使用场景来看，挡泥板层并非单纯的装饰盖板，它需要覆盖琴身正面的拾音器安装槽、电位器开孔与走线空腔，同时要承担拾音器固定、旋钮定位、电路屏蔽的多重作用，部分采用分层结构的挡泥板还会在夹层内铺设铜箔做接地屏蔽，降低演奏时的电流杂音。

　　设计这类层结构时，首先要匹配对应ST型电吉他的琴身曲面弧度，常规量产款的琴身正面在拾音器区域存在1.2度左右的自然倾斜，挡泥板层的背面必须做对应弧度的贴合处理，避免安装后出现边缘缝隙积灰、固定螺丝受力不均断裂的问题。层结构的厚度通常控制在3mm到4.5mm之间，过厚会导致拾音器高度调节余量不足，无法匹配不同规格琴弦的输出功率需求，过薄则会在长期使用中出现形变翘边，影响旋钮与档位器的操作手感。

　　从安装边界来看，挡泥板层的轮廓需要严格对齐琴身的拾音器仓边缘，六个固定螺丝的孔位要与琴身预埋的螺母位置完全同轴，孔位公差需要控制在0.1mm以内，否则安装时会出现螺丝滑牙或者层板被拉裂的问题。针对不同的拾音器配置，单线圈、双线圈拾音器的开孔尺寸需要做对应匹配，图纸中预留的拾音器安装槽宽度要比拾音器本体宽0.2mm，给后期的减震泡棉粘贴留出足够空间，避免演奏时拾音器与层板产生共振杂音。电位器与档位器的开孔位置需要结合演奏时的手部操作范围做调整，常规设计中音量旋钮距离琴身底部边缘的距离要控制在45mm左右，保证坐姿演奏时小臂不会误触旋钮。

　　在CNC加工环节，这类层结构通常选用亚克力、硬枫木或者电木作为原材料，加工时需要先做正面的轮廓铣削，再翻转做背面的弧度精修，两次装夹的定位基准要统一选择琴颈安装槽的中心轴线，避免正反面加工出现错位。走线槽的设计要隐藏在层板与琴身的贴合面内，槽深控制在1.5mm即可，足够容纳三根屏蔽线的同时不会削弱层板的整体结构强度。不少定制改装场景中，还会在挡泥板层的边缘做0.5mm的倒角处理，既提升握持的顺滑度，也能避免层板边缘划伤演奏者的手部。

　　从结构设计的逻辑来看，挡泥板层的分层设计并非简单的板材叠加，每一层的开孔位置都要对应电路元件的安装高度，比如电位器的固定螺母需要卡在第一层板的表面，第二层板则要留出电位器本体的容纳空腔，第三层板贴合琴身时要对应走线槽的位置，三层板之间采用环保粘接剂压合后，整体强度可以满足长期使用的需求，不会因为频繁的旋钮操作出现层间开裂。针对不同演奏风格的需求，图纸中还预留了拾音器高度调节的螺丝过孔，孔位周围做加厚处理，避免多次调节螺丝后层板出现磨损松动。在实际装配验证中，按照这类标准化图纸加工的挡泥板层，装配适配率可以达到98%以上，不需要后期反复打磨修配，能够大幅降低小批量加工的工时损耗，也能保证同批次产品的装配一致性，避免不同配件之间出现尺寸偏差影响最终的乐器使用体验。
