福特西格玛1.6大功率发动机连杆螺栓设计

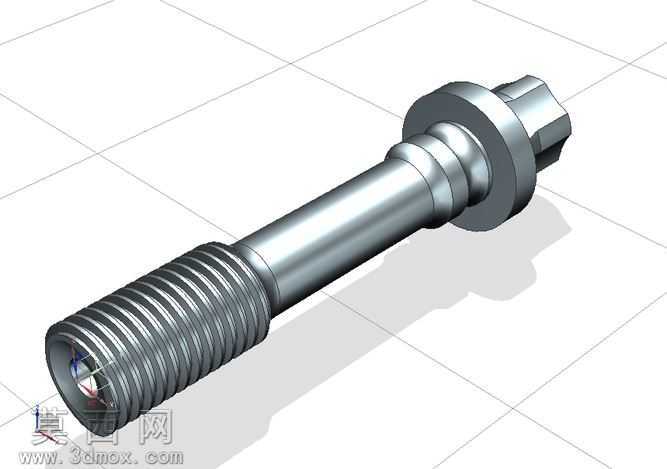

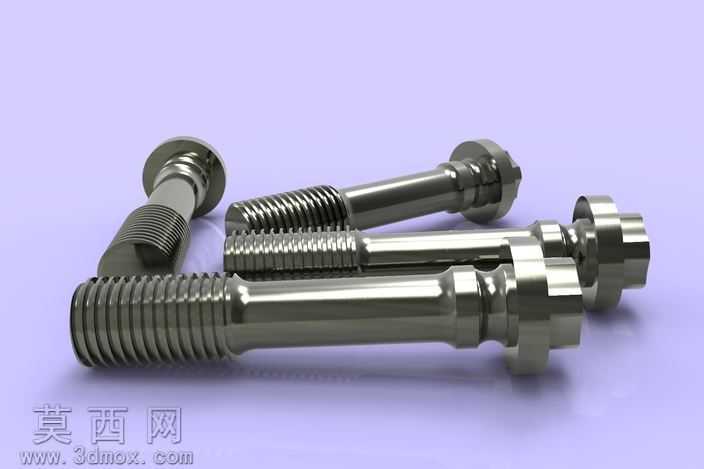

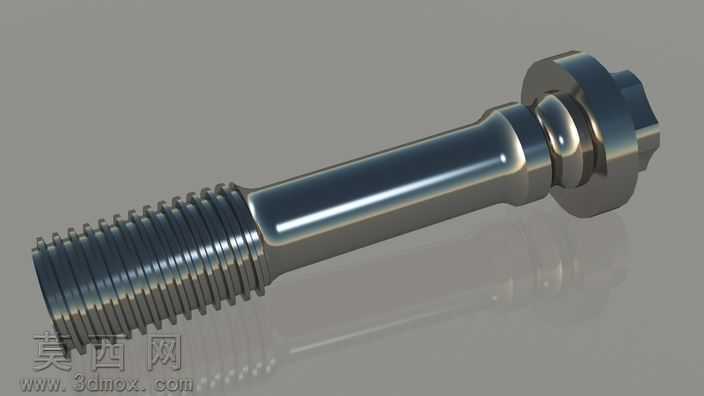

本模型为适配福特西格玛1.6大功率发动机的连杆螺栓三维设计成果，建模阶段严格遵循发动机连杆螺栓的实际工况参数开展，首先基于发动机峰值扭矩为标准输出扭矩两倍的载荷特性，确定螺栓的核心受力边界，按照1.8的安全系数完成全尺寸参数推导，保证模型尺寸与实际量产零件的公差要求完全匹配。建模过程中采用参数化特征构建方式，依次完成外六角驱动头、一体式限位法兰盘、杆身定位段、过渡卸荷槽、末端螺纹段的结构搭建：外六角头部严格参照标准紧固件的对边尺寸、头部高度参数建模，保证与装配工具的适配性；一体式法兰盘的承压面做了平面度特征模拟，可还原装配时的压紧受力状态；杆身与螺纹衔接处的多道环形卸荷槽，是针对连杆往复运动中交变应力集中问题设计的结构，建模时精准还原了槽底圆角参数，避免应力突变带来的断裂风险；末端螺纹段采用标准公制螺纹的螺旋扫描特征完成建模，还原了牙型角、螺距、螺纹收尾的真实结构，同时对螺纹起始端的导向倒角做了细节处理，还原实际零件的装配导向特性。材质与渲染阶段，针对连杆螺栓采用的高强度合金结构钢材质，调整金属材质的粗糙度、反射率参数，还原热处理后表面发黑处理的哑光金属质感，同时对杆身、法兰、螺纹各部位的表面加工纹理做差异化材质表现，区分磨削加工面与滚压螺纹面的视觉差异，渲染时采用柔和的工业产品布光方案，清晰呈现各段结构的轮廓特征与细节过渡，避免金属材质过曝丢失结构信息。整体设计完全围绕大功率发动机连杆的连接需求展开，所有结构特征均服务于高交变载荷下的连接可靠性，既保证了与周边连杆、曲轴部件的装配适配性，也通过卸荷结构、安全系数冗余设计满足高负荷工况的使用要求，模型可直接用于发动机装配仿真、紧固件力学性能分析、教学演示等场景。
