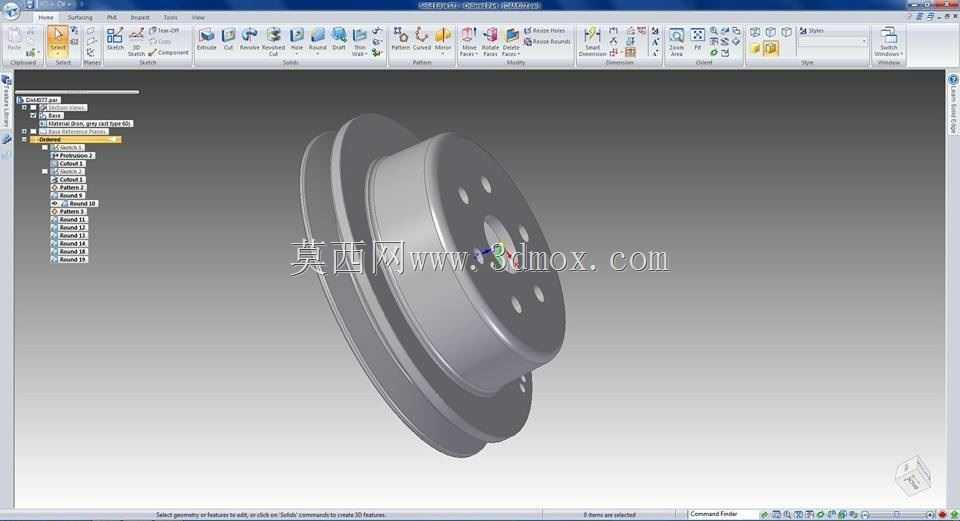

带配套二维图纸的V形皮带传动轮结构

　　在常规工业传动场景中，V形皮带轮是靠带与轮槽两侧面的摩擦力传递运动与扭矩的核心部件，相比平带传动，其当量摩擦系数更高，相同张紧条件下能传递更大功率，且传动比相对稳定、缓冲吸振能力强，广泛适配中小型电机输出端、农机传动系统、轻工输送设备、机床辅机传动单元等场景，可在多尘、有一定油污的常规车间环境中长期稳定运行。这款V形皮带轮的设计首先围绕传动匹配逻辑展开，轮槽的截面角度严格适配对应型号V带的楔角，考虑到V带绕入轮槽时会产生横向弯曲变形，带的外层受拉伸长、内层受压缩短，楔角会相应变小，因此轮槽加工角度做了对应修正，保证皮带工作时侧面与轮槽能完全贴合，避免局部接触应力集中导致皮带过早磨损。轮体采用腹板式结构设计，针对中等直径尺寸的带轮，

　　腹板式相比实心轮能大幅降低整体转动惯量，减少设备启动阶段的惯性冲击，同时节省原材料、降低自身重量，轮缘与轮毂之间的腹板厚度根据传递扭矩的大小做了等强度校核，在腹板上均匀开设的安装孔既可以作为装配时的吊装孔位，也能在轮体高速旋转时起到一定的通风散热作用，降低连续运转时皮带与轮槽摩擦产生的积热，延缓橡胶皮带的老化速度。轮毂部分的内孔与键槽尺寸按照适配的电机轴或传动轴直径设计，键槽采用普通平键连接的形式，保证扭矩传递过程中不会出现周向打滑，轮毂的轴向长度略大于轮缘宽度，保证装配时轴与轮毂有足够的配合接触长度，避免轮体在轴上出现偏摆，影响传动平稳性。轮缘部分的V型槽加工精度直接影响传动效率与皮带寿命，槽的两侧面粗糙度控制在合理范围，

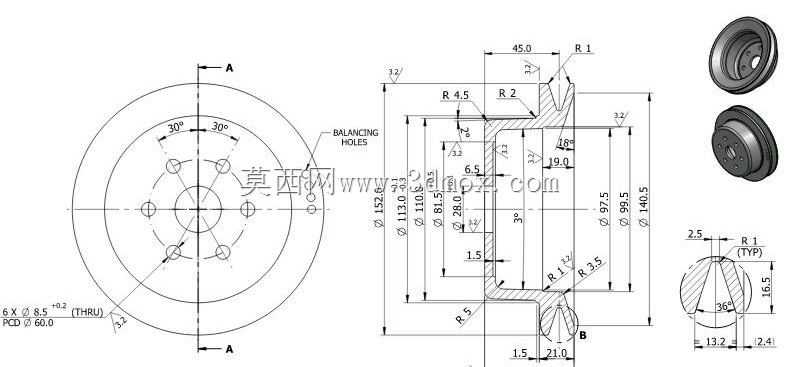

　　既不能过于粗糙加剧皮带磨损，也不能过于光滑降低摩擦系数导致传动打滑，槽顶与槽底的圆角做了规范处理，避免尖锐棱边割伤皮带的包布层。配套的二维图纸完整标注了轮体各部分的形位公差，包括轮槽相对于内孔轴线的径向圆跳动、端面圆跳动要求，保证带轮装配到轴上之后，运转过程中不会出现皮带跑偏、掉带的问题，同时标注了各加工面的尺寸公差、表面粗糙度要求，可直接用于指导生产加工。在实际安装使用时，需要注意带轮的安装边界，首先要保证主从动带轮的轮槽端面处于同一平面，两轴保持平行，避免皮带偏磨；张紧力调整到合适范围，过松会导致传动打滑、传动比失准，过紧会加剧轴承磨损、增加皮带的拉应力。这款带轮的结构设计兼顾了加工工艺性，所有转角处都做了倒角处理，

　　既避免加工时出现应力集中，也能防止装配时划伤操作人员，腹板与轮缘、轮毂的连接处采用圆弧过渡，减少铸造或切削加工时的应力集中问题，提升轮体的整体结构强度，在长期承受交变载荷的工况下不容易出现开裂失效。针对不同的传动比需求，这类V形带轮可以通过调整轮槽数量、轮缘直径来适配不同的功率传递要求，单槽结构适配小功率轻载传动，多槽结构可适配更大功率的传动场景，这款带轮的结构参数经过标准化适配，可直接替换同规格的标准V带轮，无需额外调整安装位，降低设备维护时的配件替换成本。
