汽车盘式制动系统核心组件结构设计

　　在乘用车与轻型商用车的底盘制动系统开发中，盘式制动器早已凭借散热效率高、热衰退抗性强、制动响应线性的优势，全面替代传统鼓式制动器成为主流配置，这套总成的三维结构完整覆盖了行车制动过程中从液压推力传递到摩擦制动力生成的全部核心环节。从实际装车场景来看，该类制动器广泛适配前置前驱车型的前轮轴、中高端车型的四轮配置，日常行驶中承担着行车减速、紧急制动、坡道稳车的核心功能，其结构可靠性直接决定整车主动安全性能的下限。

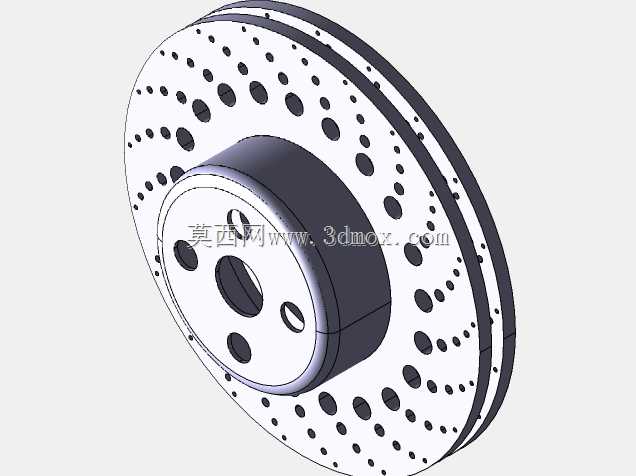

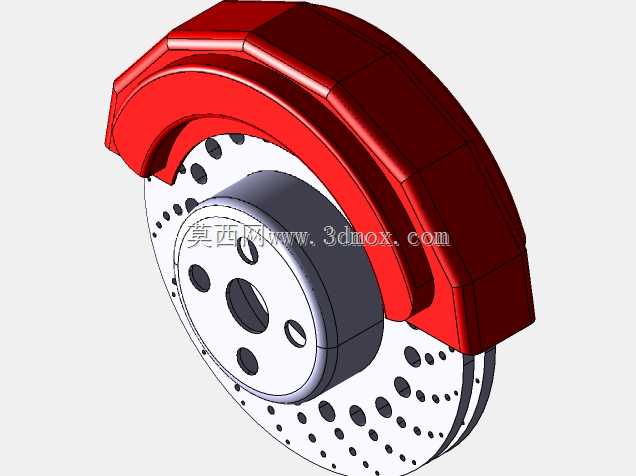

　　整套总成的结构拆分逻辑完全围绕制动动作的执行路径展开，核心包含制动钳本体、摩擦制动片、通风式制动盘三个独立可拆分模块，各模块之间的配合边界经过反复校核，既保证装配过程的工艺可行性，也预留了售后维保的拆装操作空间。设计过程中首先确定的是制动盘的安装基准，其中心定位孔与轮毂轴头的配合公差选取H7/g6的间隙配合等级，既保证装配时的顺畅度，也避免高速转动时出现同轴度偏差引发的制动抖动；制动盘的摩擦面平面度控制在0.02mm以内，端面跳动量不超过0.05mm，从结构根源上减少制动踏板的异常振动反馈。

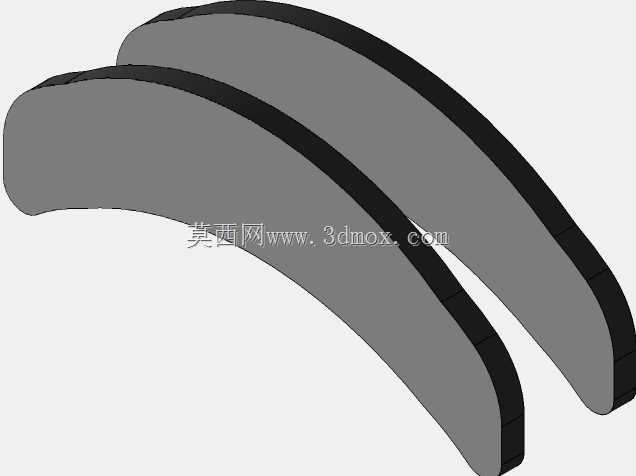

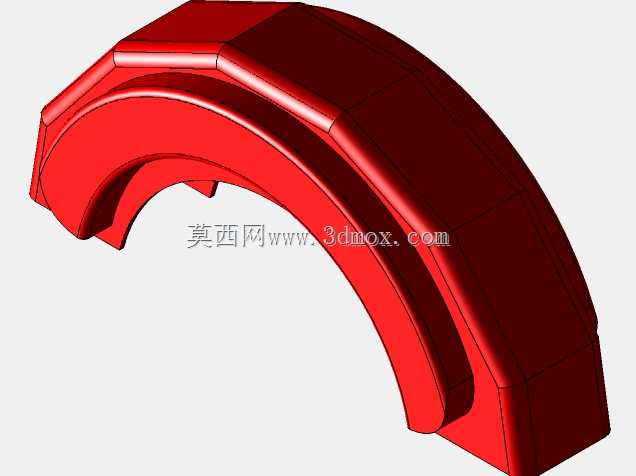

　　制动钳采用浮动式卡钳结构设计，相比固定式对向活塞卡钳，这种结构能够减少一半的液压活塞配置，在保证制动力输出足够的前提下大幅降低整体重量，同时简化液压管路的布置难度。钳体的导向销安装孔与支架上的导向销配合面做了防尘密封结构设计，预留的滑动间隙控制在0.1mm-0.15mm之间，既保证制动时钳体能够顺畅滑动实现两侧摩擦片的同步贴合，也避免间隙过大导致的制动异响。摩擦片的背板与摩擦材料层之间设置了减震消音片结构，背板上的定位凸台与卡钳支架上的卡槽配合，限制摩擦片在制动过程中的周向窜动，摩擦片的磨损极限预留了12mm的厚度阈值，当摩擦材料磨损至剩余2mm时即可触发磨损报警提示。

　　从安装边界来看，整套总成的卡钳支架通过两个M14的高强度螺栓固定在转向节的安装凸台上，螺栓的拧紧力矩要求为110N·m+90°转角，保证在整车全生命周期内不会出现连接松动；制动盘的有效摩擦半径根据整车轴荷分配与制动力需求计算确定，摩擦面的宽度与摩擦片的有效接触宽度匹配度达到98%以上，避免偏磨现象的出现。设计过程中还充分考虑了散热需求，制动盘内部设置了径向布置的通风散热筋，车辆行驶时的迎面风能够顺着散热筋形成的通道快速带走制动过程中产生的摩擦热量，连续制动工况下的盘体温度能够控制在350℃以内，避免摩擦材料因高温出现摩擦系数骤降的热衰退问题。

　　各组件的独立建模设计也为后续的变型开发提供了便利，针对不同整备质量的车型，仅需要调整制动盘的有效直径、活塞的缸径尺寸、摩擦片的摩擦面积参数，即可快速匹配不同的制动力输出需求，不需要重新搭建整套总成的基础结构框架。装配关系上，所有运动部件之间都预留了足够的热膨胀间隙，避免长时间高强度制动后部件受热膨胀出现卡滞，导致制动拖滞、行驶阻力异常增大的问题。摩擦片与制动盘之间的初始间隙控制在0.1mm-0.2mm之间，既保证非制动状态下不会出现摩擦拖滞，也保证制动时活塞仅需要移动极短的行程即可推动摩擦片压紧制动盘，实现制动踏板的快速响应。
