适配轮胎安装的通风盘式制动盘结构

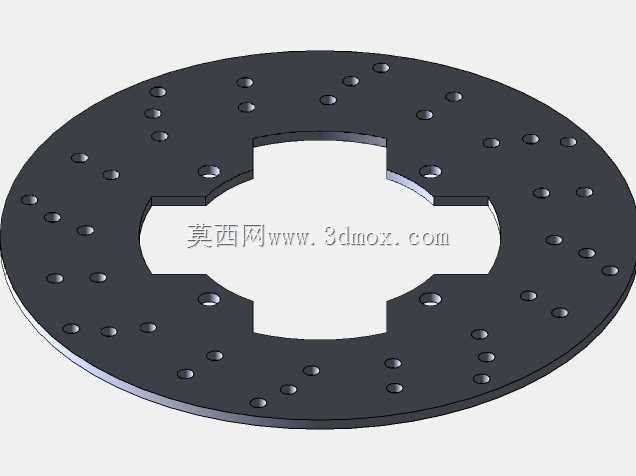

　　在乘用车辆、轻型商用车辆的行走制动系统中，盘式制动器的核心制动盘部件，直接决定了整车制动效能的稳定性、热衰退抗性以及长时间制动工况下的可靠性，这款适配轮胎安装边界的盘式制动结构，在设计阶段就充分考虑了与轮毂、轮胎装配的空间匹配关系，避免制动盘与轮胎内侧、轮毂法兰产生运动干涉。从结构形态来看，该制动盘采用环形圆盘主体设计，中心开设十字形花键安装孔，区别于传统圆孔螺栓固定的结构，这种花键啮合的安装方式能够传递更大的制动扭矩，同时在制动过程中允许制动盘存在微小的热膨胀位移，避免高温下盘体因热胀冷缩产生翘曲变形，影响制动踏板的脚感线性度。盘体摩擦面上均匀分布多组圆形通风散热小孔，这些小孔并非简单的减重设计，其排布角度、

　　孔径大小都经过热场仿真校核，在车辆行驶过程中，气流能够顺着盘体旋转方向穿过这些小孔，带走制动摩擦产生的大量热量，相比实心制动盘，连续制动工况下的盘体温度能够降低15%-20%，有效减少热衰退现象的出现概率。设计过程中，首先需要明确安装边界：中心花键的齿形参数需要与轮毂输出轴的花键完全匹配，保证同轴度公差控制在0.02mm以内，避免制动时出现盘体偏摆，导致制动抖动、方向盘震颤等问题；盘体的外径尺寸需要匹配对应规格轮胎的轮辋内径，预留足够的制动卡钳安装空间，同时保证制动摩擦片的有效摩擦半径处于设计最优区间，让制动力输出的力臂长度符合整车制动系统的杠杆比匹配要求，避免出现制动力不足或者制动过猛抱死的情况。

　　盘体的厚度设计兼顾了结构强度与散热需求，过厚的盘体会增加簧下质量，影响车辆悬挂的响应速度，过薄则会导致储热能力不足，频繁制动下温度上升过快，同时摩擦面的平面度公差、端面跳动公差都有严格的控制要求，这些形位公差直接决定了制动过程中摩擦片与盘体的贴合面积，若端面跳动超差，制动时会出现周期性的制动力波动，不仅影响驾乘舒适性，长期使用还会导致摩擦片偏磨，缩短零部件使用寿命。在实际装车应用场景中，这类盘式制动结构多用于中小型乘用车的前轮制动，相比鼓式制动器，其排水性能更优异，雨天行驶时，盘面上的积水能够在旋转离心力作用下快速甩出，配合散热小孔的导流作用，能够大幅缩短涉水后的制动距离恢复时间，避免水衰退带来的安全隐患。

　　设计时还考虑了摩擦磨损的冗余量，盘体的有效磨损厚度预留了足够的使用余量，当摩擦面磨损到极限刻度时，仍能保证结构强度满足最大制动力的载荷要求，不会出现盘体开裂、碎裂等失效问题。盘体上的安装孔位排布，除了中心的传动花键，盘面上的小孔也兼顾了磨损指示、减重、散热多重作用，均匀的孔位排布让盘体的质量分布更均匀，动平衡精度更容易控制，装车后不需要额外添加过多的平衡块，就能满足高速旋转下的动平衡要求，减少高速制动时的抖动风险。从装配流程来看，该制动盘与轮毂装配时，花键配合面需要涂抹耐高温的防卡滞润滑脂，避免长期高温工况下花键锈蚀粘连，导致后期维护拆卸困难；装配完成后需要检测盘体的端面跳动量，确保在全圆周范围内的跳动值不超过设计阈值，再安装制动卡钳与摩擦片，完成整个制动轮边的装配。不同于赛道使用的全浮动制动盘，这款结构采用半浮动的安装适配设计，在保证扭矩传递可靠性的同时，控制了制造成本，更适合民用车辆的大批量装车使用，其散热结构的设计也兼顾了日常城市通勤频繁启停的制动工况，在频繁制动的红绿灯路段，能够保持稳定的制动效能，不会因为几次连续制动就出现脚感变软、制动力下降的问题。
