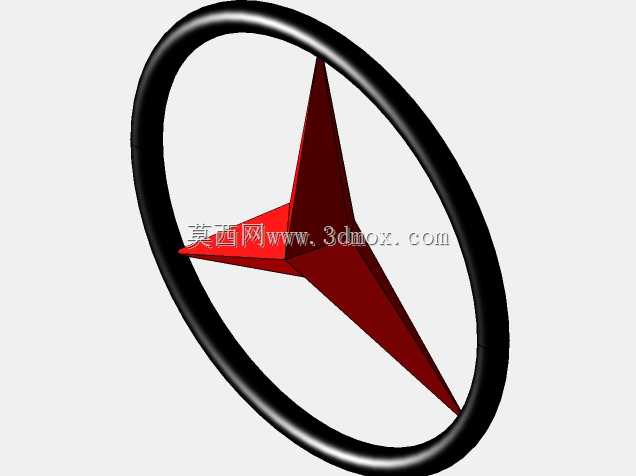

红黑配色三叉星奔驰品牌标识立体结构

　　在汽车外饰零部件的设计开发流程中，车头品牌标识是兼顾品牌识别度、空气动力学性能与安装适配性的关键外饰件，本次呈现的红黑配色三叉星标识结构，完全围绕乘用车辆前脸的实际装配需求完成三维结构搭建。从实际装车场景来看，这类标识通常布置于前进气格栅中央、引擎盖前端中央或者尾门中央位置，不同安装位置对标识的厚度、背面安装结构的要求存在明显差异，布置于进气格栅位置的标识需要预留对应卡扣的安装位，同时要避开格栅内部的主动进气风门、毫米波雷达等部件的运动与探测边界，布置于引擎盖的标识则需要控制整体重量，同时保证背面粘接或者螺接结构的固定强度，避免车辆高速行驶过程中出现标识脱落、风噪异常的问题。

　　从结构设计思路来看，该标识采用环形外圈包裹三叉星核心元素的经典布局，环形外圈做了等宽的圆弧过渡处理，截面采用圆润的弧面设计，而非生硬的直角结构，一方面可以降低车辆行驶过程中气流冲击产生的风阻系数，减少气流在标识位置产生的紊流，避免高速行驶时该位置出现异常风噪，另一方面圆润的弧面也能避免车辆在日常使用、洗车过程中出现尖锐边角刮蹭的问题。三叉星的三个支臂采用等角度120度均匀分布的布局，每个支臂从中心交汇点向外圈平滑延伸，支臂的厚度从中心位置向外圈方向做渐变收窄处理，中心交汇位置做加厚处理，既保证了整体结构的强度，避免支臂在受到外力冲击时出现断裂，也让整个标识的立体光影效果更有层次，红黑撞色的搭配让三叉星的核心识别元素和外圈形成清晰的视觉区分，即使在远距离或者光线不足的场景下也能快速识别品牌特征。

　　在安装边界的尺寸控制上，这类标识的整体外径通常根据对应车型的前脸尺寸做匹配设计，常规家用乘用车型的前格栅标识外径一般控制在80mm到180mm区间，整体厚度控制在8mm到20mm区间，背面的安装结构需要根据安装基体的曲面做随形适配，如果是安装在塑料进气格栅上，通常采用背部卡扣加定位柱的固定方式，定位柱的直径、卡扣的卡接量都需要和格栅上的安装孔位做精准匹配，保证安装后标识和格栅表面的间隙均匀，不会出现松动、歪斜的问题；如果是安装在金属引擎盖或者尾门钣金上，通常采用背部泡棉胶加辅助定位销的固定方式，需要控制标识背面的平面度，保证粘接面完全贴合钣金曲面，避免出现粘接缝隙导致进水、积灰，长期使用出现标识脱落的问题。

　　从功能特性来看，除了基础的品牌识别作用，该标识的结构设计也考虑了长期户外使用的耐候性需求，外表面的弧面结构不容易积留雨水、灰尘，日常清洁更加方便，环形外圈的闭合结构可以对内部的三叉星支臂形成有效防护，即使受到轻微的外力冲击，外圈可以先承受一部分冲击力，避免三叉星支臂出现变形、断裂。在三维建模过程中，需要重点控制三个支臂的角度公差，保证120度的均匀分布，同时控制环形外圈的圆度公差，避免出现椭圆变形影响视觉效果，所有的曲面过渡都需要做G2连续处理，保证后续模具加工出来的零件表面没有明显的棱线、凹凸，喷漆或者电镀后的表面质感均匀一致。另外针对不同配置的车型需求，该标识的背面还可以预留ACC雷达波穿透的结构空间，在不改变外部视觉效果的前提下，满足智能驾驶车型的雷达探测需求，不需要额外更改标识的外观造型，提升零件的通用化率，降低整车的开发和生产成本。
